4 Контрольно-графическая работа №3. Лист 3. Задание на тему «Соединение сваркой».
Выполнить задание на тему «Соединение сваркой».
Формат А4-А3, масштаб 1:1, основная надпись формы 1. Вариант задания принимается согласно таблице 1 приложения А.
4.1 Исходные данные

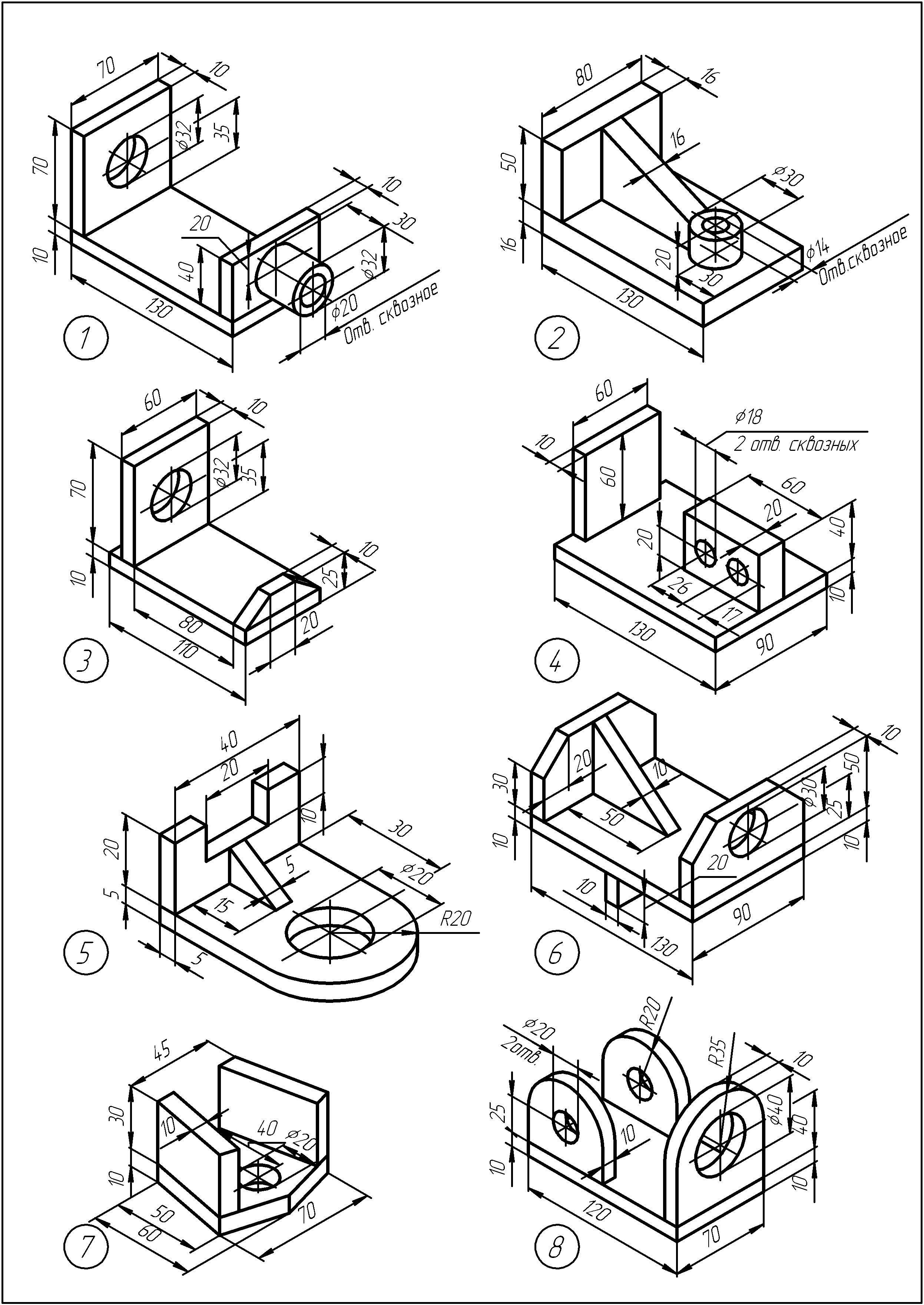

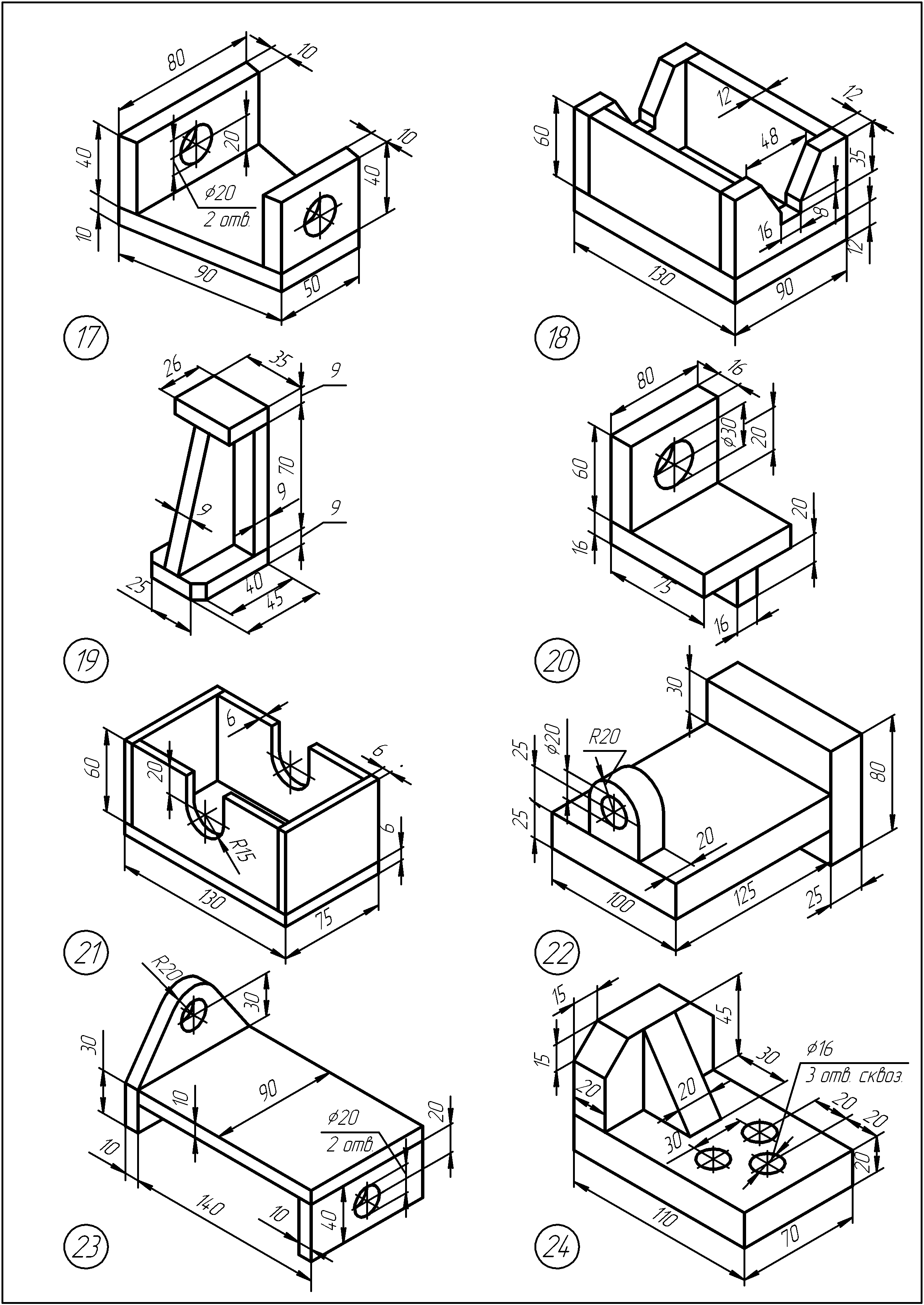

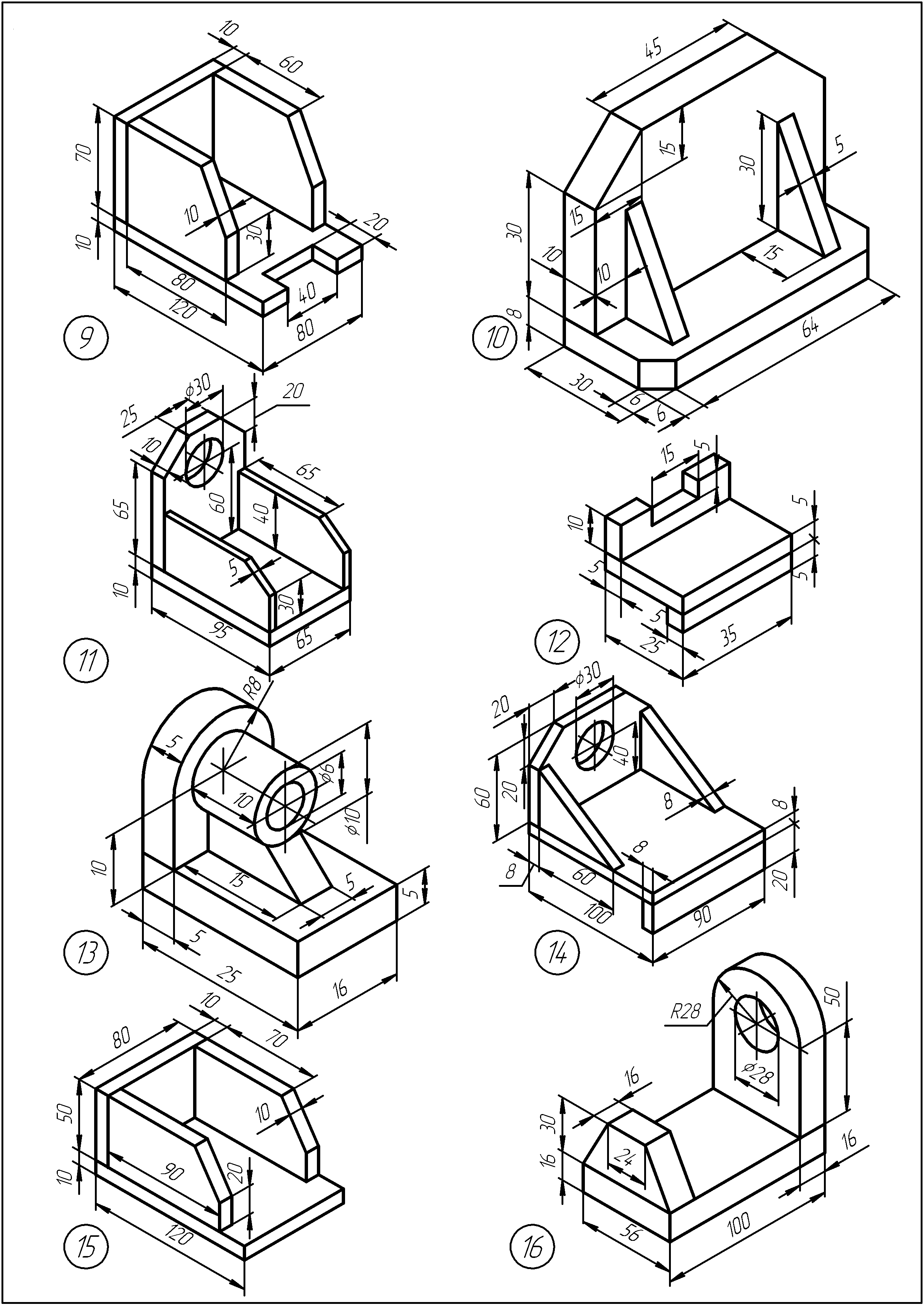

В исходных данных изображена аксонометрическая проекция сборочной единицы, детали которой соединены сваркой.
Требуется:
1 Вычертить минимальное количество изображений для данной сборочной единицы.
2 Выполнить необходимые разрезы для прочтения контуров внутренних элементов детали.
3 Нанести размеры на данных изображениях.
4 Нанести условные обозначения швов сварных соединений согласно ГОСТ 2.312-72.
Исходные данные для выполнения задания выдаются индивидуально для каждого студента.
4.2 Последовательность выполнения задания
Задание выполняется в следующем порядке:
1 По данному аксонометрическому изображению сборочной единицы определить главный вид сборочной единицы и расположить ее на месте вида спереди.
2 Установить необходимое и достаточное количество изображений для выяснения взаимного расположения деталей в процессе сборки и выявления формы сварного шва.
3 Выполнить необходимые разрезы для прочтения контуров внутренних элементов детали.
4 Нанести необходимые размеры на данных изображениях.
5 Нанести условные изображения и обозначения швов сварных соединений согласно ГОСТ 2.312-72.
4.3 Контрольные вопросы
1 Что называется сваркой?
2 Что называется сварным швом?
3 Изображения и обозначения сварных швов.
4 Типы швов сварных соединений.
5 Чем отличается стыковой сварной шов от углового?
6 Вспомогательные знаки в обозначении сварных швов.
7 В каком случае сварной шов носит название монтажного, а в каком – заводского?
Приложение А
Таблица 1
