3 Зоны общесемейного отдыха, общения, просмотра телепередач и т.П.

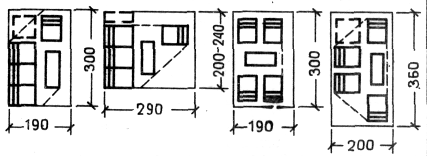

На рисунке 2 показаны основные исходные данные по планировочной организации зон общесемейного отдыха, общения, просмотра телепередач и т.п.
Рисунок 2 - Основные исходные данные по планировочной организации зон общесемейного отдыха, общения, просмотра телепередач и т.п.
В таблице 3 приведены основные планировочные характеристики зон общесемейного отдыха, общения, просмотра телепередач и т.п.
Таблица 3 - Основные планировочные характеристики зон общесемейного отдыха, общения, просмотра телепередач и т.п.
Число мест |
Номенклатура мебели |
Приемы компоновки и планировочные параметры зон | ||
Наименование |
Габариты в плане |
Коли-чество | ||
2 |
1. кресло |
60х80 |
2 |
|
2. стол журнальный |
40х100 (40х60) |
1 | ||
3 |
1. диван |
90х200 |
1 (0) |
|
2. кресло |
60х80 |
0 (3) | ||
3. стол журнальный |
40х100 |
1 | ||
4. тумба |
40х90 (80х80) |
(1) | ||
4 |
1. диван |
90х200 |
1 (0) |
|
2. кресло |
60х80 |
1 (4) | ||
3. стол журнальный |
40х100 |
1 | ||
4. тумба |
40х90 (80х80) |
(1) | ||
5 |
1. диван |
90х200 |
1(0) |
|
2. кресло (блок-элемент мягкой мебели) |
80х60 (70х70) |
2 (5) | ||
3. стол журнальный |
40х100 |
1 | ||
4. тумба |
40х90 (80х80) (70х70) |
(1) | ||
6 |
1. диван |
90х200 |
1 (0) |
|
2. кресло (блок-элемент мягкой мебели) |
60х80 (70х70) |
3 (6) | ||
3. стол журнальный |
40х100 |
1 | ||
4. тумба |
40х90 (80х80) (70х70) |
(1) |
4 Зоны приема пищи
На рисунке 3 показаны основные исходные данные по планировочной организации зон приема пищи.
Рисунок 3 - Основные исходные данные по планировочной организации зон приема пищи
В таблице 4 приведены основные планировочные характеристики зон приема пищи.
Таблица 4 - Основные планировочные характеристики зон приема пищи
Число мест |
Номенклатура мебели |
Приемы компоновки и планировочные параметры зон | ||
Наименование |
Габариты в плане |
Коли- чество | ||
2 |
1. стол обеденный |
60х80 |
1 |
|
2. стул |
40х45 |
2 | ||
3 |
1. стол обеденный |
80х80 (d=70) |
1 |
|
2. стул |
40х45 |
3 | ||
4 |
1. стол обеденный |
80х120 (80х80) (d=80) |
1 |
|
2. стул |
40х45 |
4 | ||
5 |
1. стол обеденный |
80х130 (d=100) |
1 |
|
2. стул |
40х45 |
5 | ||
6 |
|
80х180 (80х140) (d=120) |
1 |
|
2. стул |
40х45 |
6 |
