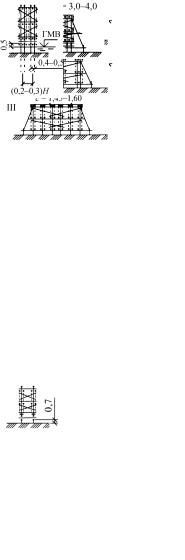

Таблица 35 |
|
|
Рекомендации по выбору промежуточной опоры |
|
||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
l, м |
|
Фасад |
|
Поперечный вид |
|
Примечания |
|
|||||||
|
|
|
|
|
|
|
Свайные опоры |
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
1. Тип |
и размеры рамно- |
|||
4–8 |
|
|
|
|
|
|
|
|
|
лежневых опор выбирают- |
||||
|
|
|
|
|
|
|
|
|
ся с данными рекомен- |
|||||
|
|
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
дациями: заложение леж- |
||||
|
|
|
|
|
|
|
|
|
|
ней – согласно п. 12.5 |
|
|||
9–10 |
|
|
|
|
|
|
|
|
|
СНиП 2.02.01–83 |
|
|||
|
|
|
|
|
|
|
|
|
2. Схема I |
– под фермы |
||||
|
|
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
с перекрестной решеткой |
||||
|
|
|
|
|
|
|
|
|
|
при езде |
поверху |
(l = |
||
|
|
|
|
|
|
|
|
|
|
|||||
12–18 |
|
|
|
|
|
|
|
|
|
= 20–40 м) |
|
|
||
|
|
|
|
|
|
|
|
|
3. Схема II |
– под фермы |
||||
|
|
|
|
|
|
|
|
|
|
при |
езде |
понизу |
(l = |
|
|
|
|
|
|
|
|
|
|
|
= 20–40 м) |
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
4. Схема III – под дощатые |
||||
|
|
|
|
|
|
|
|
|
|
и клееные балки при езде |
||||
|
|
|
|
|
|
|
|
|
|
поверху (l = 12–40 м) |
|
|||
20–40 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
Рамно-свайные |
|
опоры |
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
1. Уровень |
срезки |
свай |
|
12–18 |
|
|
|
|
|
|
|
|
|
|
ростверка |
рамно-свайной |
||
|
|
|
|
|
|
|
|
|
|
опоры принимают на от- |
||||
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
метке УМВ плюс 0,5 м |
|||
|
|
|
|
|
|
|
|
|
|
|
||||
20–40 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
61 |
|
|
|
|
|
|
|
а
|
|
|
|
|
|
|
б |
в |
г |
д |
|
|
|
|
|
|
|
|
|
|
|
|
|
е |
ж |
з |
и |
Рис. 14. Схемы опор простейших балочных мостов: 1 – коренная свая; 2 – укосины; 3 – откосная свая; 4 – наклонная свая; 5 – лежни; 6 – готовый блок (рама); 7 – свайное основание
62
Таблица 36
Объем леса на одну опору при нагрузке А8 и НГ-60 габаритом Г–6 и Г–7
|
|
|
|
|
Опоры |
|
|
|
|
|
|
однорядные |
двухрядные |
пространствен- |
|||||
|
Высота |
|
|
|
|
|
|
ные |
|
Тип опор |
|
|
|
Пролеты в свету |
, м |
|
|
||
|
опор, м |
|
|
|
|
|
|
|
|
|
4,0 |
5,0 |
6,5 |
5,0 |
6,5 |
4,0 |
5,0 |
6,5 |
|
|
|
||||||||
|
|
|
5,5 |
7,5 |
5,5 |
7,5 |
|
5,5 |
7,5 |
|
|
|
|
|
Объем |
в деле, м3 |
|
|
|
|
|
|
|
Г–6 |
|
|
|
|
|
|
2 |
2,5 |
2,7 |
3,2 |
4,6 |
5,2 |
5,8 |
6,2 |
6,9 |
Свайные |
3 |
3,0 |
– |
– |
– |
– |
6,3 |
– |
– |
/4 сваи/ |
4 |
3,6 |
3,8 |
4,5 |
6,6 |
7,3 |
7,2 |
7,7 |
8,5 |
|
5 |
– |
4,0 |
4,7 |
6,7 |
7,5 |
– |
8,0 |
8,9 |
|
2 |
3,5 |
3,9 |
3,3 |
6,0 |
5,1 |
6,7 |
7,7 |
6,9 |
Лежневые |
3 |
3,8 |
– |
– |
– |
– |
7,3 |
– |
– |
/4 стойки/ |
4 |
4,5 |
4,7 |
4,5 |
7,9 |
7,0 |
9,0 |
10,0 |
9,3 |
|
5 |
— |
5,0 |
4,8 |
8,3 |
7,5 |
– |
10,5 |
9,9 |
|
|
|
|
Г–7 |
|
|
|
|
|
|
2 |
3,0 |
3,2 |
3,5 |
5,5 |
5,8 |
6,5 |
7,2 |
7,6 |
Свайные |
3 |
3,5 |
– |
– |
– |
– |
6,9 |
– |
– |
/4 сваи/ |
4 |
4,2 |
4,5 |
4,9 |
7,7 |
8,1 |
7,9 |
8,8 |
9,3 |
|
5 |
– |
4,7 |
5,1 |
7,9 |
8,3 |
– |
9,1 |
9,7 |
|
2 |
4,0 |
4,5 |
3,9 |
5,9 |
6,1 |
8,0 |
8,6 |
7,7 |
Лежневые |
3 |
4,2 |
– |
– |
– |
– |
8,5 |
– |
– |
/4 стойки/ |
4 |
5,1 |
5,6 |
5,1 |
9,0 |
8,2 |
10,5 |
11,1 |
10,2 |
|
5 |
– |
5,9 |
5,6 |
9,5 |
8,7 |
– |
11,6 |
10,8 |
Примечание. Объем леса для свайных опор подсчитан из условия забивки свай на глубину 4,5 м при глубине воды 1,0 м.
63
Таблица 37
Вес металла на одну опору при нагрузке А8 и НГ-60 габаритом Г–6 и Г–7
|
|
|
|
|
Опоры |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
однорядные |
двухрядные |
пространствен- |
|||||
|
|
|
|
|
|
|
|
ные |
|
|
Высота |
|
|
|
|
|
|
|
|
Тип опор |
|
|
Пролеты в свету, м |
|
|
||||
опор, м |
|
|
|
|
|||||
|
|
|
|
|
|
|
|
||
|
4,0 |
5,0 |
6,5 |
5,0 |
6,5 |
4,0 |
5,0 |
6,5 |
|
|
|
||||||||
|
|
5,5 |
7,5 |
5,5 |
7,5 |
5,5 |
7,5 |
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Вес, кг |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2 |
7 |
7 |
7 |
15 |
15 |
53 |
55 |
57 |
|
|
|
|
|
|
|
|
|
|
Свайные |
3 |
11 |
– |
– |
– |
– |
53 |
– |
– |
/4 сваи/ |
4 |
19 |
19 |
20 |
34 |
34 |
61 |
63 |
65 |
|
|||||||||
|
|
|
|
|
|
|
|
|
|
|
5 |
– |
55 |
56 |
94 |
94 |
– |
122 |
122 |
|
|
|
|
|
|
|
|
|
|
|
2 |
15 |
15 |
15 |
29 |
29 |
62 |
62 |
64 |
|
|
|
|
|
|
|
|
|
|
Лежневые |
3 |
15 |
– |
– |
– |
– |
62 |
– |
– |
/4 стойки/ |
4 |
27 |
27 |
28 |
50 |
50 |
100 |
100 |
103 |
|
|
|
|
|
|
|
|
|
|
|
5 |
– |
27 |
28 |
50 |
50 |
– |
103 |
103 |
|
|
|
|
|
|
|
|
|
|
Пространственные свайные и рамно-свайные опоры уст-
раивают в мостах средних пролетов при большой высоте моста и глубине воды более 1,5 м. Ширина пространственной опоры b = 0,2H (H – высота опоры) и не менее 1,5 м. Высота ярусов между горизонтальными схватками не более 3–4 м. Наиболее рациональный наклон диагональных схваток и подкосов составляет 45 градусов. При глубине воды более 1,5 м элементы подводной части опор объединяются в каркас посредством сталь-
64
ных стержней. Примеры пространственных рамно-свайных опор приведены в табл. 35. Расход материалов на опоры мостов средних пролетов приведен в табл. 38, 39.
Таблица 38
Расход материалов на одну свайную опору под пролетные строения с дощато-гвоздевыми фермами (Г–6)
Наименование |
Лесоматериал, м3 |
|
Сталь, кг |
|
|
|
|||||||
пролетных |
|
|
|
|
Высота опор, м |
|
|
|
|
|
|||
строений |
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
4 |
6 |
8 |
10 |
|
12 |
4 |
6 |
8 |
10 |
12 |
|
||
|
|
|
|||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Пролетные |
|
|
|
|
|
|
|
|
|
|
|
|
|
строения с до- |
|
|
|
|
|
|
|
|
|
|
|
|
|
щато-гвозде- |
|
|
|
|
|
|
|
|
|
|
|
|
|
выми фермами |
|
|
|
|
|
|
|
|
|
|
|
|
|
пролетом |
13 |
17 |
24 |
– |
|
– |
240 |
270 |
470 |
– |
|
– |
|
12,5 м |
|
170 |
210 |
310 |
|
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
пролетом |
14 |
18 |
27 |
32 |
|
– |
250 |
290 |
500 |
550 |
|
– |
|
20,0 м |
|
180 |
220 |
320 |
370 |
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
пролетом |
– |
25 |
33 |
39 |
|
46 |
– |
480 |
810 |
910 |
980 |
|
|
30,0 м |
27 |
39 |
45 |
|
51 |
370 |
560 |
620 |
|
|
|
||
|
730 |
|
|||||||||||
|
|
|
|
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Примечание. В числителе – расход материалов на опору из отдельных элементов, в знаменателе – расход материалов на опору с рамной надстройкой.
65
Таблица 39
Расход материалов на одну свайную опору под пролетные строения с фермами Гау – Журавского
Наименование |
Лесоматериал, м3 |
|
Сталь, кг |
|
||||||||
|
пролетных |
|
|
|
Высота |
опор, м |
|
|
||||
|
строений |
6 |
8 |
|
10 |
12 |
6 |
8 |
10 |
12 |
||
|
|
|
|
|
|
Г–7 |
|
|
|
|
|
|
Пролетные |
строе- |
|
|
|
|
|
|
|
|
|
||
ния |
с |
фермами |
|
|
|
|
|
|
|
|
|
|
Гау – Журавского: |
|
|
|
|
|
|
|
|
|
|||
|
пролеты 20 и |
21 |
29 |
|
35 |
– |
450 |
780 |
870 |
– |
||
|
30 м с ездой |
23 |
33 |
|
38 |
|
450 |
660 |
750 |
|
||
|
поверху, 3 фер- |
|
|
|
||||||||
|
мы |
|
|
|
|
|
|
|
|
|
|
|
|
пролеты 20 м |
20 |
28 |
|
34 |
– |
450 |
740 |
870 |
– |
||
|
с ездой понизу |
23 |
35 |
|
40 |
390 |
610 |
720 |
||||
|
|
|
|
|||||||||
|
пролеты 30 м |
21 |
29 |
|
35 |
39 |
450 |
740 |
870 |
940 |
||
|
с ездой понизу |
24 |
37 |
|
41 |
45 |
400 |
630 |
720 |
800 |
||
|
|
|
|
|
|
Г–6 |
|
|
|
|
|
|
Пролетные |
строе- |
|
|
|
|
|
|
|
|
|
||
ния |
с |
фермами |
|
|
|
|
|
|
|
|
|
|
Гау – Журавского: |
|
|
|
|
|
|
|
|
|
|||
|
пролеты 20 и |
– |
20 |
|
36 |
47 |
– |
230 |
530 |
620 |
||
|
30 м с ездой |
|
|
|
|
|
|
|
|
|
||
|
поверху, 2 фер- |
|
|
|
|
|
|
|
|
|
||
|
мы |
|
|
|
|
|
|
|
|
|
|
|
|
пролеты 20 и |
– |
35 |
|
46 |
60 |
– |
330 |
680 |
780 |
||
|
30 м с ездой |
|
|
|
|
|
|
|
|
|
||
|
понизу |
|
|
|
|
|
|
|
|
|
|
Примечание. В числителе – расход материалов на опору из отдельных элементов, в знаменателе – расход материалов на опору с рамной надстройкой.
66

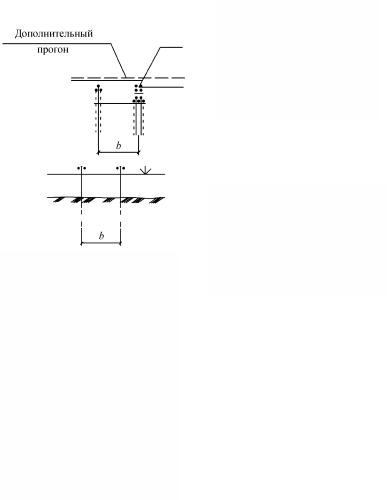

Примеры сопряжения пролетных строений со свайными и рамно-свайными опорами в зависимости от высоты сопрягаемых пролетов приведены на рис. 15.
в
а
г
б |
|
д |
Рис. 15. Сопряжение пролетных строений: а, в – без дополнительных пакетов; б, г – с дополнительными пакетами; д – с дополнительными прогонами
67
Рамно-лежневые опоры устраивают в поймах небольшихрек при грунтовых условиях, не допускающих забивку свай в скальные, а также в плотные и гравелистые грунты (см. рис. 14, з). Основанием рамно-лежневых опор может служить неразмываемый грунт с условным сопротивлением
R = 1,0 МПа (1,0 кгс/см2).
Плоские рамно-лежневые опоры редко применяются в силу недостаточной жесткости опор по направлению вдоль моста.
Пространственные рамно-лежневые опоры устраивают в мостах, путепроводах, средних пролетах по схемам свайных опор (см. табл. 35) с добавлением нижних насадок и лежней
(рис. 16).
Рис. 16. Пространственная рамно-лежневая опора
Ряжевые опоры устраивают в руслах рек при значительной глубине воды, при невозможности погружения свай на глубину более 4,5 м, а также в скальных и каменистых грунтах. Ширина ряжа b должна быть не менее 1/3 его высоты и не менее 2 м. Высота ряжа назначается с запасом 5 % на осадку и усушку. Отметка верха ряжа (ВР) принимается как наибольшая из двух отметок:
min ВР = УВЛ+ 0,5 м, |
(36) |
min ВР = УВВ+ 0, 25 м. |
(37) |
Ряжи, подверженные действию льда, совмещают с ледорезом, для чего с верховой стороны их снабжают вертикальными режущими ребрами (рис. 17). При сильном ледоходе режущее ребро устраивают наклонным не круче 1 : 1,5, верх ребра (ножа)
68
а
б
Рис. 17. Схемы ряжа: а – с вертикальным режущим ребром при слабом ледоходе; б – с наклонным ребром при сильном ледоходе
ледореза (ВН) располагается на отметке, превышающей УВЛ не менее чем на 1,0 м, низ ножа – не менее чем на 0,75 м ниже уровня УНЛ. Если расстояние между низом пролетного строения на опоре НК и верхом ряжа превосходит 3,0–3,5 м, на ряже устраивается рамная надстройка. Схема рамной надстройки назначается по рекомендациям для рамно-лежневых опор. Размеры и отметки ряжа назначают согласно приведенным выше рекомендациям и увязывают с размерами рамной надстройки, как показано на рис. 18.
Глубина заложения рамно-лежневых и ряжевых опор назначается в соответствии со СНиП 2.02.04–83 «Основания зданий и сооружений».
69
Рис. 18. Схема ряжа с рамной надстройкой
При выполнении курсового проекта грунтовые основания не рассчитываются, поэтому достаточно выполнить следующие условия:
1.Низ опоры располагается в неразмываемых нескальных грунтах на глубине не менее 1 м от поверхности грунта или дна водотока и не выше чем на 0,5 м относительно верха несущего слоя грунта.
2.Наименьшее заглубление в скальные грунты с расчетным сопротивлением свыше 50 МПа – 0,1 м, при расчетном сопротивлении менее 50 МПа – 0,25 м.
3.При возможном размыве грунта низ опоры заглубляют не менее чем на 2,5 м от наинизшей отметки дна водотока в месте расположения опоры после его общего и местного размыва расчетным паводком и не менее чем на 2 м – при размыве наибольшим паводком.
Перед каждой речной опорой, подверженной ударам льда, на расстоянии от опоры вверх по течению реки 2–8 м (в зависи-
70
