2.2. Технология создания тематической карты

Прежде чем создавать тематическую карту, необходимо решить, какую информацию следует для этого использовать и где она расположена.

Рис. 7. Окно создания Тематической карты (шаг 2 из 3)

При создании тематической карты необходимо в войти в меню «Карта», выбрать опцию «Создание тематической карты». Далее необходимо выбрать тип создаваемой тематической карты. Имеющиеся в MapInfo виды тематических карт приведены на рис. 6 [2].

После выбора типа карты нужно выбрать таблицу, в которой находятся данные для создания карты, а также название поля или полей (в случае создания круговых или столбчатых диаграмм) из списка "Поля" в диалоге "Создание тематической карты - Шаг 2 из 3" (рис. 7).

Пример созданных тематических карт показан на рис. 8. Тематическая карта помещается поверх того слоя, на основе которого она создавалась (рис. 8б). Только тематическая карта типа «Поверхность» помещается на самый нижний слой карты (рис. 8а).

Следующим шагом создания тематической карты будет создание Легенды. Чтобы были понятны непрофессиональному пользователю условные обозначения созданных цифровых карт в Maplnfo, можно создавать два типа легенд: картографические и тематические (рис. 9). Легенды можно создавать легенду для любого слоя (слоев) в окне Карты. Комбинация этих двух типов легенд делает возможным снабдить условными обозначениями практически все слои карты. Картографические легенды отражают картографические данные для слоя карты. Легенда создается для каждого слоя в окне Карты, который выбирается для включения в легенду [1-3].

Если вы изменяете легенду для тематической карты, то, нажимая на пункт Свойства, Вы тем самым вызовите диалог "Настройка тематической карты". Нажмите кнопку Легенда для изменения тематической легенды (рис. 10).

а) тематическая карта созданная методом интерполяции точечных данных (поверхность)		б) тематическая карта созданная методом отдельных значений
Рис. 8 Примеры созданных тематических карт

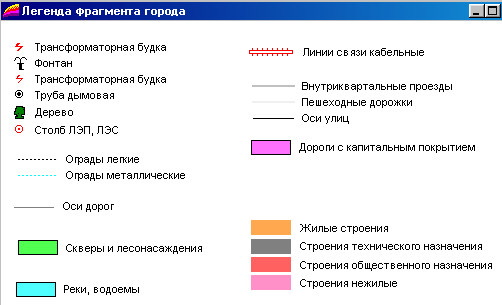

а) картографическая легенда	б) тематическая легенда
Рис. 9 Пример картографической и тематической легенд			Рис. 10 Окно диалога "Настройка тематической карты"

2.3. Создание Отчета

Рис. 11. Создание Отчета

По команде Окно > Отчёт Открыть каждое открытое окно в отдельной рамке (рис. 11) и можно сразу приступить к оформлению Отчёта. При активизации окна Отчета в меню появляется новый список команд Отчёт, в котором группируются команды оформления отчетов. Определить режимы показа Отчета. Сначала проверяются размеры страниц в диалоге Настройки печати именно те, которые нужны. Любые изменения, касающиеся размеров и расположения страниц, могут оказать воздействие на внешний вид макета Отчёта. Изменить размер изображения в окне Отчета можно установив размер в диалоге команды Размер макета (100%) или используя команду показа в меню Отчета (показать реальный размер).

Если необходимы изменения, изменить оформление открытых окон в Отчете. Их производят в активном окне карты. затем обновляют отчёт.

Добавить в Отчет текстовые объекты: заголовок, масштаб выводимой карты.

После того как внешний вид Отчёта установлен, производиться вывод его на печать. В диалоге Файл> Настройка печати необходимо установить параметры вывода на печать. Когда все проверено, можно приступать к печати Отчёта. Сделайте окно Отчёта активным и выполните команду «Печать» из меню «Файл».
