Степень сложности пересечения является одним из факторов заставляющих преобразовывать схему организации движения. Оценка степени сложности объекта УДС заключается в подсчете конфликтных точек и суммирования их в соответствии со степенью конфликтности каждой.
Конфликтные точки – места пересечений траекторий движения транспортных средств и пешеходов.
Рис.15.4 Схема конфликтных точек
262
|
|
Опасность конфликтных точек |
Таблица 15.1 |
|||||
|
|
|
|
|
||||
Маневр |
|
|
Обозначение маневра |
|
|
|
||
Точки 1 |
|
вправо |
влево |
взаимное |
|
многократное |
||
«Отклоне- |
|
|
|
|
|
|
|
|
ние» |
|
|
|
|
|
|
|
|
Точки 2 |
|
справа |
слева |
взаимное |
|
многократное |
||
|
|
|
|
|
|
|
|
|
«Слияние» |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
Точки 3 |
|
справа |
слева |
попутное |
|
встречное |
||
«Пересече- |
|
|
|
|
|
|
|
|
ние» |
|
|
|
|
|
|
|
|
Степень опасности пересечения рассчитывается по формуле: |
||||||||
|
|
|
m = no + 3 nc + п nп |
|
|
|
||
m = 12 + 3 10 + 6 48 = 330 |
|
|
|
|
|
|||
Перекресток считается |
m<40; |
|
|
|
||||
− |
Простым при |
|
|
|
|
|||
− |
Средней сложности при |
m=40 80; |
|
|
|
|||
− |
Сложным при |
|
m=80 150; |
|
|
|
||
− |
Очень сложным при |
m>150. |
|
|
|
Данное пересечение относиться к очень сложному.
Наиболее конфликтными местами являются выезд со стоянки БУПК на ул.Садовую и левоповоротные маневры с ул.Студенческой на ул.Садовую.
Задержки транспортных потоков являются одним из важнейших факторов для решения о проведении работ по совершенствованию схемы ОДД. К задержкам относят не только вынужденные остановки перед пересечениями, переездами и т.п., но и потери времени, связанные со снижением скорости транспортного потока. Величина задержек приведена в таблице 3.2.
263
Таблица 15.2
Задержки ТС
|
Кол-во |
Кол-во ТС |
Задержка ТС, |
|
Направления |
остановив. |
проехавших |
||
сек |
||||
|
ТС |
без остановки |
||
|
|
|||
Садовая (в город) |
78 |
14 |
36 |
|
Садовая (в город) – |
159 |
6 |
37,5 |
|
Студенческая (из города) |
||||
|
|
|
||
Садовая (из города) |
138 |
7 |
26 |
|
Садовая (из города) – |
45 |
0 |
36 |
|
Студенческая (в город) |
||||
|
|
|
||
Студенческая (в город) |
239 |
0 |
34 |
|
Студенческая (в город) – |
61 |
0 |
39 |
|
Садовая (в город) |
||||
|
|
|
||
Студенческая (из города) |
357 |
2 |
27 |
|
Студенческая (из города) – |
18 |
0 |
43 |
|
Садовая (из города) |
||||
|
|
|
Светофоры предназначены для поочередного пропуска участников движения через определенный участок улично-дорожной сети, а также для обозначения опасных участков дорог.
Введение светофорного регулирования ликвидирует наиболее опасные конфликтные точки, что способствует повышению безопасности движения.
Вместе с тем появление светофора на перекрестке, вызывает транспортные задержки даже на главной дороге, порой весьма значительные из-за характерной для этой дороги высокой интенсивности движения и господствующего в настоящее время жесткого программного регулирования.
264

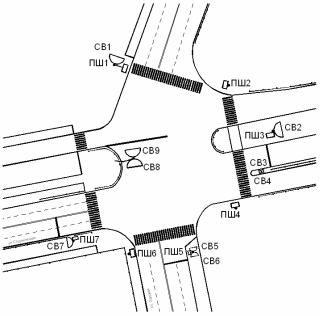

Рис. 15.5План перекрестка с расстановкой светофоров |
|
|
|
|
|||||||
Указанные на рисунке светофоры работают в следующем ре- |
|
||||||||||
жиме: |
|
|
|
|
|
|
|
|
|
|
|
|
|
График включения сигналов |
|
Длительность, |
|
||||||
Номера |
|
|
|
|
сек |
|
|||||
|
|
|
|
|
|
|
|
||||
светофоров |
Фаза 1 |
Фаза 2 |
|
tз |
tж |
|
tк |
|
tк |
||
|
|
|
|
ж |
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
СВ 1,5 6, 8, 9 |
з |
|
ж |
к |
кж |
32 |
3 |
|
26 |
|
3 |
ПШ 2, 3, 4, 7 |
|
к |
з |
|
32 |
- |
|
32 |
|
- |
|
СВ 2, 3, 4, 7 |
к |
|
кж |
з |
ж |
23 |
3 |
|
35 |
|
3 |
ПШ 1, 5, 6 |
|
з |
к |
|
25 |
- |
|
39 |
|
- |
Основания для разработки проекта
1) Коэффициент загрузки дороги на данном объекте близок к единице. Это означает, что при подходе к перекрестку состояние транспортного потока становится насыщенным с колонным движением.
265
2)Большая величина задержек транспортных средств перед перекрестком. Для всех направлений составляют более 30 секунд, а для левоповоротного движения доходят до 50 секунд.
3)Высокая конфликтность пересечения, m = 375. При m > 150 перекресток считается очень сложным.
4)На данном объекте высокая аварийность. По статистике в год совершается около 40 дорожно-транспортных происшествий, в которых погибают и получают ранения люди.
Расчет режима светофорного регулирования
Определение длительности цикла и основных тактов регулирования основано на сопоставлении фактической интенсивности движения на подходах к перекрестку и пропускной способности этих подходов.
Потоки насыщения.
Для движения в прямом направлении по дороге без продольного уклона поток насыщения рассчитывается по формуле:
Мнijпрямо 525 Впр , ед/ч,
где i – номер фазы; j – направление; Впр – ширина проезжей части, м. Для случая движения транспортных средств прямо, а также на-
лево и направо по одним и тем же полосам движения, если интенсивность лево- и правоповоротного потоков составляет более 10% общей интенсивности движения в рассматриваемом направлении данной фазы, поток насыщения, полученный по формуле (5.1) корректируется:
100
Мнij Мнijпрямо а 1,75b 1,25c ,
где a, b, c – интенсивность движения транспортных средств соответственно прямо, налево и направо в процентах от общей интенсивности в рассматриваемом направлении данной фазы регулирования.
Для улицы Студенческой
Мн11прямо 525 7,5 3938 ед/ч,
Мн12прямо 525 9,5 4988 ед/ч,
Мн11 |
3938 |
100 |
|
3561 ед/ч, |
79,6 1,75 11 |
|
|||
|
|
1,25 9,4 |
|
|
|
|
266 |
|
|
|
Мн12 |
4988 |
100 |
|
4255 ед/ч. |
|||
|
|
||||||
|
|
|
|
55,3 1,75 12,1 1,25 32,6 |
|||
|
Для улицы Садовой |
|
|
|
|||
Мн21прямо |
525 6,5 3413 ед/ч, |
|
|
|
|||
Мн22прямо |
525 4,75 2494 ед/ч, |
|
|
|
|||
Мн21 |
3413 |
|
100 |
2458 ед/ч, |
|||
|
49,1 1,75 42,5 1,25 8,4 |
||||||
|
|
|
|
|
|
|
|
Мн12 |
2494 |
100 |
|
|
2115 ед/ч. |
||
|
|
|
|||||
|
|
|
|
62,6 1,75 17,2 1,25 20,2 |
Фазовые коэффициенты.
Их определяют для каждого из направлений движения на перекрестке в данной фазе регулирования
Yij |
|
Nij |
, |
|
|||
|
|
Mij |
где Yij – фазовый коэффициент данного направления; Nij – интенсивность движения, ед/ч; Mij – поток насыщения в данном направлении данной фазы регулирования, ед/ч.
Для улицы Студенческой
Y |
|
1310 |
0,37 , |
||
|
|
||||
11 |
3561 |
|
|||
Y |
|
1713 |
0,4. |
||
|
|||||
12 |
4255 |
|
Для улицы Садовой
Y |
|
1225 |
|
0,49 , |
|
|
|
||||
21 |
2458 |
|
|
||
Y |
|
1043 |
|
0,49 . |
|
|
|
||||
22 |
2115 |
|
|
За расчетный фазовый коэффициент принимается наибольшее его значение в данной фазе.
Промежуточные такты.
267
В соответствии с назначением промежуточного такта его длительность должна быть такой, чтобы автомобиль, подходящий к перекрестку на зеленый сигнал со скоростью свободного движения, при смене сигнала с зеленого на желтый смог либо остановиться у стоплинии, либо успеть освободить перекресток.
Длительность промежуточного такта определяется по формуле:
t |
пi |
|
va |
|
3,6 li |
la |
, |
7,2 а |
v |
|
|||||
|
|
|
a |
||||
|
|
|
Т |
|
|
где va – средняя скорость транспортных средств при движении на подходе к перекрестку и в зоне перекрестка без торможения, км/ч; а – среднее замедление транспортного средства при включении запрещающего сигнала светофора, равное 3 – 4 м/с2; li – расстояние от стоп-линии до самой дальней конфликтной точки, м; la – длина транспортного средства, наиболее часто встречающегося в потоке, м.
Для улицы Студенческой
tïi |
|
40 |
|
3,6 34 5 |
|
5,11с, |
|||
7,2 3,5 |
40 |
||||||||
|
|
|
|
|
|
|
|||
|
|
|
Для улицы Садовой |
||||||
tïi |
|
|
30 |
|
|
3,6 46 5 |
7,31с. |
||
|
7,2 3,5 |
|
|
||||||
|
|
|
|
|
30 |
|
|
Независимо от результатов расчета, желтый сигнал во всех случаях 3 с. Красный с желтым примет также равный 3 с. Таким образом, сумма всех промежуточных тактов равна 6 с.
Цикл регулирования.
Случайному прибытию ТС соответствует формула цикла
ТЦ 1,5 TП 5 ,
1 Y
где ТП – сумма всех промежуточных тактов, с; Y – сумма всех фазовых коэффициентов.
1,5 6 5 ТЦ 1 0,4 0,49 127с.
По соображениям безопасности движения длительность цикла больше 120 с считается недопустимой, так как водители при продолжительном ожидании разрешающего сигнала могут посчитать светофор неисправным и начать движение на запрещающий сигнал.
268
Основные такты.
Длительность основного такта в i-й фазе регулирования пропорциональна расчетному фазовому коэффициенту этой фазы.
tOi |
|
ТЦ ТП Yi |
. |
|
|||
|
|
Y |
По соображениям безопасности движения основной такт обычно принимается не менее 7 с. В противном случае повышается вероятность цепных ДТП при разъезде очереди на разрешающий сигнал светофора.
tO1 |
|
120 6 0,49 |
63с, |
||
|
|
||||
|
0,89 |
|
|
||
tO2 |
|
120 6 0,4 |
51с. |
||
|
|||||
|
0,89 |
|
|
Время, необходимое для пропуска пешеходов, рассчитывается по формуле:
tПШ 5 ВПШ , vПШ
где ВПШ – ширина проезжей части, пересекаемой пешеходами в i-й фазе регулирования, м; vПШ – расчетная скорость движения пешеходов (принимается равной 1,3 м/с).
Для улицы Студенческой
tПШ 5 38 34с, 1,3
tПШ 5 40,5 36с. 1,3
Для улицы Садовой
tПШ 5 15 17с, 1,3
tПШ 5 13 15с. 1,3
В качестве времени для перехода проезжей части выбирается наибольшее значение для каждой из улиц.
269
Для улицы Садовой увеличим время длительности разрешающего сигнала до 30 с, для обеспечения запаса времени при переходе через проезжую часть.
На данном перекрестке двухфазный цикл регулирования, очередность проезда по которому показана на рисунке 5.1.
фаза 1
фаза 2

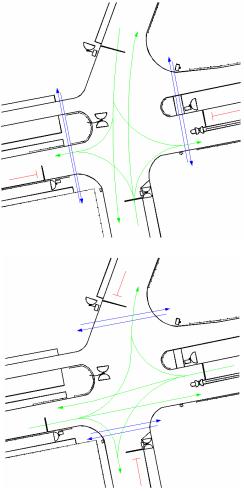

Рис. 15.6 Схема пофазного разъезда
270

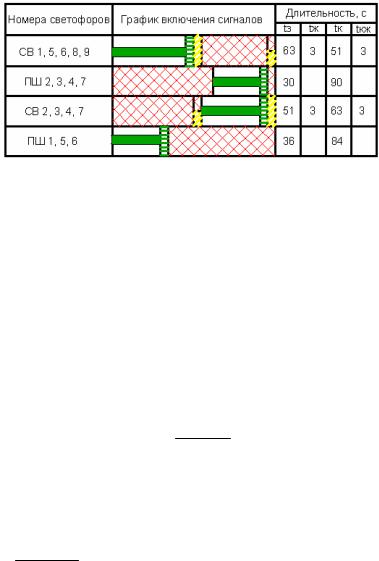

Рис. 15.7Режим работы светофорной сигнализации
Расчет предполагаемых задержек
Задержка на регулируемых перекрестках зависит от режима работы светофорной сигнализации и возникает на второстепенной и главной дорогах в силу действия запрещающего сигнала.
Широкое распространение получила формула для определения задержки Ф.Вебстера:
|
|
|
TЦ 1 2 |
|
|
|
X 2 |
ТЦ |
1/3 |
|
2 5 |
|
|||
t |
р |
|
|
|
|
|
|
|
0,65 |
|
|
|
X |
|
, |
|
|
|
|
|
|
2 |
|
||||||||
|
|
21 X |
|
|
2N 1 X |
|
N |
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
где Х – степень насыщения направления; – отношение длительности разрешающего сигнала к циклу; N – интенсивность движения транспортных средств в рассматриваемом направлении, ед/с.
Степень насыщения направления рассчитывается по формуле
Х Nj ТЦ .
Mнj tOj
Заторовое состояние в рассматриваемом направлении возникает при Х >1. Оптимальное значение X = 0,85 – 0,9.
Для улицы Студенческой (из города)
N= 1310 ед/ч = 0,36 ед/с,
Х1310 120 0,86, 3561 51
