5. Общие указания при выполнении графиков.
1.При построении графических зависимостей необходимо выбирать соотношение масштабов осей таким образом, чтобы «картинка» графика приближалась к квадрату или к прямоугольнику с соотношением сторон не менее 1: 3.
2. Абсолютный масштаб каждой шкалы выбирается по такой схеме:
Каждое деление
шкалы может соответствовать либо 1, либо
2, либо 2,5, либо 5 единицам измерения
параметра данной шкалы. Возможно также
увеличение названных цифр в 10, 100, 100раз.
Например, для шкалы расхода этот масштаб
может быть выбран и записан в виде:
.
Размерность масштаба имеет вид дроби,
в числителе которой идёт единица
измерения параметра, а в знаменателе –
единица измерения длины оси.
Экспериментальное значение параметра,
делённое на выбранный масштаб, даёт
длину отрезка на шкале при определении
координаты точки.
Цена деления должна быть на 0,5…1 порядка выше абсолютной погрешности измерения параметра оси.
3. Оси должны иметь равномерную разбивку шкал, а площадь будущего графика расчерчена прямоугольниками через разбивку этих шкал. Разбивка выполняется через 1; 2; 2,5;5 делений шкал или через числа делений, кратные указанным в 10n раз. Соответственно цифровые подписи на шкалах идут только по линиям разбивки в виде ряда целых чисел. Например, в виде ряда 1,2,3,4,5, и т.д. или 2,4, 6,8,10 и т.д., или 5, 10, 15, 20, 25…Нули и запятые лучше не использовать, их выносить в виде общего множителя рядом с обозначением шкалы.
4. На подготовленной «шахматке» наносятся экспериментальные точки. Каждая точка обводится характерным геометрическим знаком – кружком, квадратом, ромбом, крестом, т.п. Для каждой точки указывается величина погрешности по обеим осям на основании выполненных расчётов погрешностей.

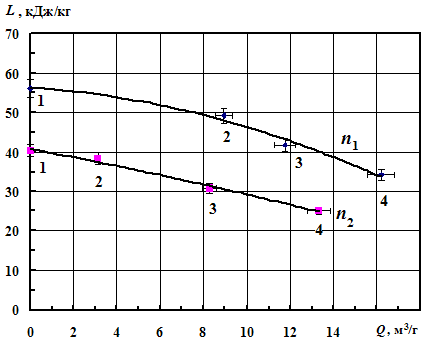

Рис… Фрагменты характеристики: n1 = 1350 об/мин, n2 =1150 об/мин
Рис… Зависимость полезной мощности от расхода и частоты вращения
Рис. 6. Пример построения и оформления экспериментальных зависимостей
5. Кривые зависимостей проводятся через построенные массивы точек с усреднением положения кривой на глаз. Окончательное положение кривых формируется с помощью лекала по предварительно построенным от руки тонким кривым. Возможно применение компьютера для построения графиков. Пример оформления фрагмента характеристики приведен на рис. 6.
6. У каждого студента должна быть выполнена подготовка к проведению работы (в виде проекта отчёта) в следующем объёме:
1. В проекте отчёта указываются название работы и её задача.
2. Выполняется схема стенда с экспликацией.
3. Приводится принципиальный вид кривых, которые будут получены по экспериментальным данным.
4. Подготавливаются пустые таблицы измерений и обработки результатов.
5. Записываются все расчётные формулы для выполнения вычислений.
6. Записывается последовательность выполнения работы на стенде.
7. Каждый студент отчитывается по такой схеме:
1. Представляет заполненные таблицы.
2. Представляет построенные графики. На графиках расход воды выражать в м3/час. Прочие параметры – в системных единицах.
3. Представляет численный пример обработки одного режима с формулами, подстановками, результатами и оценками погрешностей.
4. Отвечает на вопросы по особенностям характеристики объекта, по его устройству и способу возможного регулирования при обслуживании.
5. Отчёт выполняется на листах формата А4 или на страницах рабочей тетради, по согласованию с руководителем. Возможно использование печатного или ручного текста.
