7.3. Назначение и устройство прицела псо-1.

3 4 1 5

6

2

Прицел снайперский оптический ПСО-1 предназначен для наведения оружия на цель.

Рис.58. ПСО-1.

ПСО-1 состоит из механической и оптической частей.

Механическая часть включает корпус (1) с кронштейном (2), верхний (3) и боковой (4) маховички, устройство освещения сетки прицела, бленду (5), наглазник (6).

Оптическая часть включает объектив, оборачивающую систему, окуляр и сетку прицела.

4. Н

   Основной угольник

   Шкала

   боковых

   поправок

   Дальномерная

   шкала

   Дополнительные угольники

   для стрельбы

   на 1100 метров

   на 1200 метров

   на 1300 метров

   азначение и устройство сетки ПСО – 1.

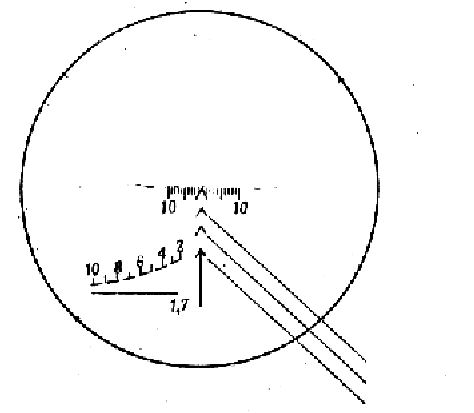

Рис.59. Сетка ПСО – 1.

Определение расстояний и точное прицеливание достигается благодаря наличию сетки, которая является элементом оптической части ПСО-1.

Сетка прицела имеет:

• основной угольник для прицеливания при стрельбе до 1000 метров;

• дополнительные угольники для прицеливания при стрельбе свыше 1000 метров;

• шкалу боковых поправок (имеющую десять делений слева и десять делений срава от основного угольника);

• дальномерную шкалу для определения расстояний до ростовых объектов.

5. Понятие тысячной.

J h

R

Тысячной называется центральный угол, длина дуги которого равна 1/6000 длины окружности.

Рис.60. Графическое изображение тысячной.

Допустим, что в центре окружности (рис.60) находится наблюдатель, который рассматривает некоторый объект высотой h и находящийся от него на значительном расстоянии R. В этом случае высота обьекта может быть представлена как часть дуги окружности радиусом R.

Например, объект занимает 1/6000 всей длины окружности. В этом случае величина центрального угла j составит тысячную. Эту угловую величину называют делением дальномера.

Таким образом, используя оптические приборы, имеющие шкалу тысячных, можно измерять расстояния до различных предметов, если известны их линейные размеры.

6. Определение расстояний и прицеливание с помощью ПСО-1.

В стрелковой практике размеры объектов, по которым производится прицеливание, принято оценивать в "тысячных". Например, если изображение цели в ПСО – 1 перекрывает всего одно деление шкалы боковых поправок, то ее размер составит одну тысячную, если два деления – две тысячных и т.д. При этом размеры цели в тысячных зависят как от линейных размеров цели, так и от расстояния от стрелка до цели. Обозначается тысячная следующим образом:

1. одна тысячная,

2. две тысячных,

0-10 десять тысячных и т.д.

Зная приблизительные линейные размеры цели, можно определить расстояние до нее, пользуясь любым оптическим прибором, имеющим шкалу тысячных (в том числе и ПСО – 1). Для этого необходимо применять формулу тысячных: L = 1000B/j , где В- размер цели в метрах , j- в тысячных.

Рис.61.

Определение размера объекта в тысячных.

На рис.61 Представлено изображение цели (грудной фигуры) , которое перекрывает два деления слева от основного угольника и два деления справа. Следовательно , размер цели в тысячных составляет 0-04. Ширину грудной фигуры принимаем равной 0,5 метра. Подставив имеющиеся данные в формулу тысячных , получаем:

L = 1000 x 0,5 / 4 = 125 (м)

Определим расстояние до оконного проема панельного дома. Ширину оконного проема принимаем равной 1,5 метрам, размер проема в тысячных 0-18.

По формуле тысячных:

L = 1000 x 1,5 / 18 = 80 (м)

Рис.62.

Определение расстояния до оконного проема.

Рис.63.

Определение расстояния до ростовой фигуры при помощи дальномерной шкалы.

Для быстрого определения расстояний до ростовых объектов ( высотой приблизительно 1,7 метра) можно использовать дальномерную шкалу прицела. Такими объектами являются противники, стоящие либо движущиеся в полный рост. В этом случае необходимо разместить изображение ступней противника на нижней линии дальномерной шкалы таким образом, чтобы изображение головы касалось верхней кривой линии. В точке касания изображения головы будет указано расстояние в сотнях метров до ростовой цели.

Для прицеливания необходимо:

• Определить расстояние до цели используя формулу тысячных либо дальномерную шкалу.

• На верхнем маховичке ПСО – 1 установить напротив риски цифру, соответствующую дальности стрельбы в сотнях метров. Например, если дальность стрельбы составляет 300 метров, необходимо установить цифру "3", если 500 метров – "5" и т.д. При дальностях стрельбы 1000 метров и более устанавливается "10".

• В случае необходимости установить боковые поправки (при наличии бокового ветра). Расчет боковых поправок производится на основании таблиц.

• Совместить основной угольник с целью (при дальностях стрельбы не свыше 1000 метров). При дальностях стрельбы свыше 1000 метров необходимо совмещать с целью дополнительные угольники .
