.docxМИНИСТЕРСТВО ЦИФРОВОГО РАЗВИТИЯ, СВЯЗИ И МАССОВЫХ КОММУНИКАЦИЙ РОССИЙСКОЙ ФЕДЕРАЦИИ
(МИНЦИФРЫ РОССИИ)
ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ОБРАЗОВАНИЯ
«САНКТ-ПЕТЕРБУРГСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ТЕЛЕКОММУНИКАЦИЙ ИМ. ПРОФ. М.А. БОНЧ-БРУЕВИЧА»
(СПбГУТ)
Кафедра радиосвязи и вещания (РСиВ)
КУРСОВАЯ РАБОТА
По дисциплине Схемотехническое проектирование функциональных узлов приемо-передающих устройств
(наименование учебной дисциплины согласно учебному плану)
Тема работы: Высокочастотный усилитель для передатчика телевизионной радиостанции.
Выполнила студент 3 курса
Факультета: РТС
Направление: 11.03.01
группа № РТ-XX
Фамилия Имя Отчество
(Ф.И.О.)
Номер зачетной книжки: XXXXXXX
Вариант № 9
Проверила:
Новикова Светлана Рудольфовна
(Ф.И.О.)
Оценка: __________________
Подпись: __________________
Дата: __________________
Санкт-Петербург
2022
1. Задание на проектирование
Таблица 1
№ зад. |
Полоса частот радиоканала, МГц
|
Несущие частоты, МГц |
Мощность передатчика, кВт |
|
fИЗ |
fЗВ |
|||
9 |
542,0–550,0 |
543,25 |
549,75 |
1,5 |
2. Проектирование структурной схемы усилителя мощности
Выберем транзисторы для оконечного усилителя по параметрам выходной мощности и диапазона частот.
Таблица 2
Прибор |
P~ , Вт |
Еи , В |
kуР , дБ |
Диапазон частот, МГц |
BLF872 |
300 |
32 |
16 |
470860 |
Определение расчетных значений мощностей оконечного и предоконечных усилителей.
Расчетное значение мощности усилителя:
Количество транзисторов:
Мощность каждого выделяемая на i-ом транзисторе каскада:
Коэффициент использования установленной мощности:
Выбор режима усилителя и угла отсечки тока.
Для оконечного усилителя выбираем режим усиления B, т.к. нам необходим мощный усилитель на входе. Значит угол отсечки тока .
Определение напряжений питания.
Определим значение мощности на входе оконечного усилителя.
Повторим алгоритм вычисления параметров для первого предоконечного усилителя.
Таблица 3
Прибор |
Схема включения |
P~ , Вт |
Ек , В |
kуР , раз |
Диапазон частот |
КТ991АС |
ОБ |
55 |
28 |
8 |
IV–V |
Повторим алгоритм вычисления параметров для второго предоконечного усилителя.
Таблица 4
Прибор |
Схема включения |
P~ , Вт |
Ек , В |
kуР , раз |
Диапазон частот |
КТ9104Б |
ОБ |
20 |
28 |
10 |
IV–V |
Повторим алгоритм вычисления параметров для третьего предоконечного усилителя.
Таблица 5
Прибор |
Схема включения |
P~ , Вт |
Ек , В |
kуР , раз |
Диапазон частот |
КТ9104А |
ОБ |
5 |
28 |
12 |
IV–V |
Параметры элементов структурной схемы
Таблица 6
Назначение каскада |
Усилитель |
|||
ОУ |
ПОУ |
2ПОУ |
3ПОУ |
|
Номинальная выходная мощность, Р~ном, Вт |
1500 |
45 |
5.88 |
0.62 |
Расчетная мощность, Р~=kз Р~, Вт |
1800 |
47 |
6.19 |
0.65 |
Число и мощность установленных приборов |
8 шт. 300 Вт |
1 шт. 55 Вт |
1 шт. 20 Вт |
1 шт. 5 Вт |
Коэффициент использования установленной мощности |
0.75 |
1 |
0.37 |
0.16 |
Схема включения активных элементов |
ОИ |
ОБ |
ОБ |
ОБ |
Режим работы () |
B |
B |
A |
A |
Угол отсечки тока, град |
90 |
90 |
180 |
180 |
Коэффициент усиления мощности |
39.8 |
8 |
10 |
12 |
Напряжение питания истока/коллектора, В |
24 |
28 |
10.4 |
4.5 |

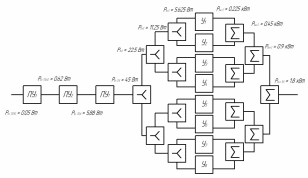

Рис. 1 – Энергетический план
3. Проектирование транзисторного усилителя модулированных колебаний
Расчет коллекторной цепи:
1. Амплитуда переменного напряжения Uк макс ≤ 0,8 Ек , что обеспечивает работу в недонапряженном режиме при допустимой нелинейности СМХ.
2. Амплитуда первой гармоники тока коллектора:
3. Постоянная составляющая тока коллектора:
4. Подводимая к коллектору мощность:
5. Электронный КПД коллекторной цепи:
6. Сопротивление нагрузки:
Расчет входной цепи:
Коэффициент передачи тока:
Входное сопротивление:
С учётом обратных связей (ОИ):
Постоянная составляющая тока базы
Напряжение смещения на базе (эмиттере):
Цепи усилителей на транзисторах
Коэффициент включения транзистора в цепь нагрузки:
Добротность нагруженного контура
Эквивалентные реактивности нагрузочной цепи:
Цепи питания.
Блокировочные элементы параллельных цепей питания:
4. Расчет промышленного КПД
