Программирование обработки на станках с ЧПУ
..pdf![](/html/65386/197/html_XMOyeO1ZkO.x_0S/htmlconvd-D7GIo_61x1.jpg)
|
1.9 ДРУГИЕ УЗЛЫ СТАНКА |
Содержание |
|
|
|
• Корпус станка |
• |
Общий вид станка |
|
||
|
• |
Выключатель питания |
|
• |
Крышка зажимного цилиндра |
|
• |
Манометр |
|
• |
Регулятор давления |
|
• |
Ограничитель хода цилиндра |
|
• |
Стружкосборник |
|
• |
Бак для СОЖ |
|
• |
Насос для подачи СОЖ |
|
• |
Индикатор уровня |
|
• |
Транспортер стружки |
|
• |
Педаль управления патроном |
|
• |
Педаль управления пинолью зад- |
|
|
ней бабки |
|
• |
Светосигнальное устройство |
• Выключатель питания
Выключатель питания находится со стороны задней стенки электрошкафа
60
![](/html/65386/197/html_XMOyeO1ZkO.x_0S/htmlconvd-D7GIo_62x1.jpg)

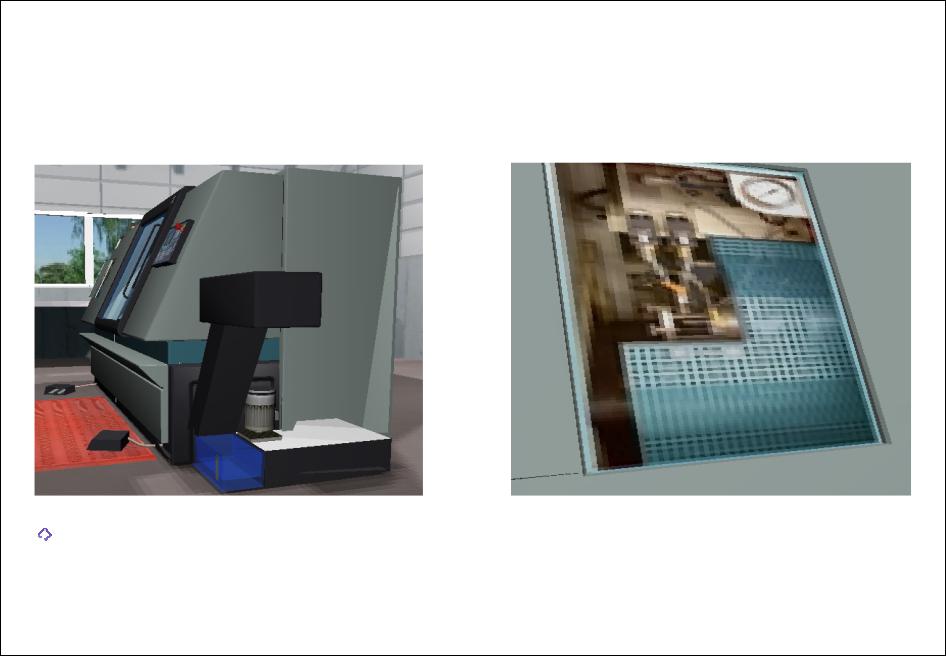

Крышка зажимного цилиндра
В крышку входят:
– Манометр
– Регулятор давления
– Ограничитель хода цилиндра
Стружкосборник Основные узлы стружкосборника:
–Бак для СОЖ
–Насос подачи СОЖ
–Индикатор уровня
–Транспортер стружки
61
![](/html/65386/197/html_XMOyeO1ZkO.x_0S/htmlconvd-D7GIo_63x1.jpg)

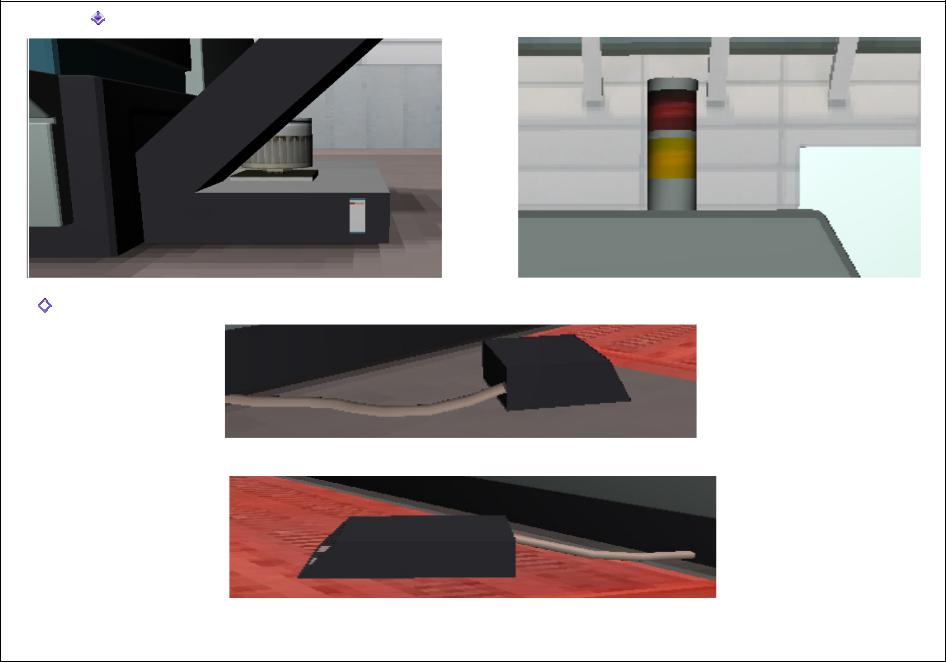

Индикатор уровня |
Светосигнальное устройство |
Педаль управления патроном
Педаль управления пинолью задней бабки
Знакомство с устройством токарного станка завершено. Теперь для закрепления знаний желательно подойти к токарному станку и еще раз рассмотреть его устройство.
62
![](/html/65386/197/html_XMOyeO1ZkO.x_0S/htmlconvd-D7GIo_64x1.jpg)
2. НАЛАДКА ТОКАРНОГО СТАНКА С ЧПУ
Вглаве рассмотрены темы:
–Включение станка
–Ручной режим
–Коррекция инструмента
–Нулевая точка детали
63
![](/html/65386/197/html_XMOyeO1ZkO.x_0S/htmlconvd-D7GIo_65x1.jpg)

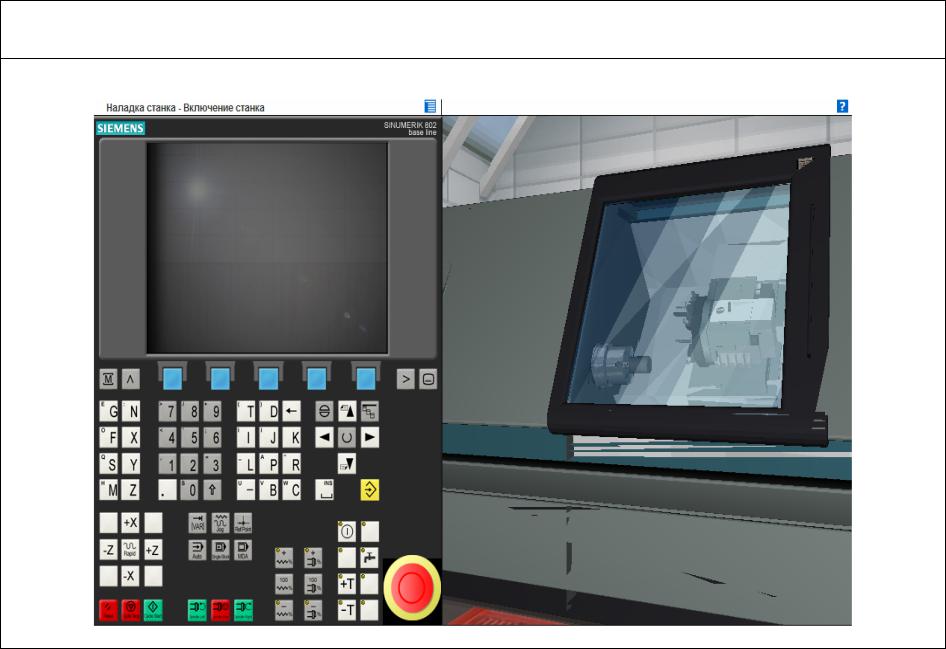

2.1 ВКЛЮЧЕНИЕ СТАНКА
64
![](/html/65386/197/html_XMOyeO1ZkO.x_0S/htmlconvd-D7GIo_66x1.jpg)
Последовательность действий |
Пояснения |
|
|

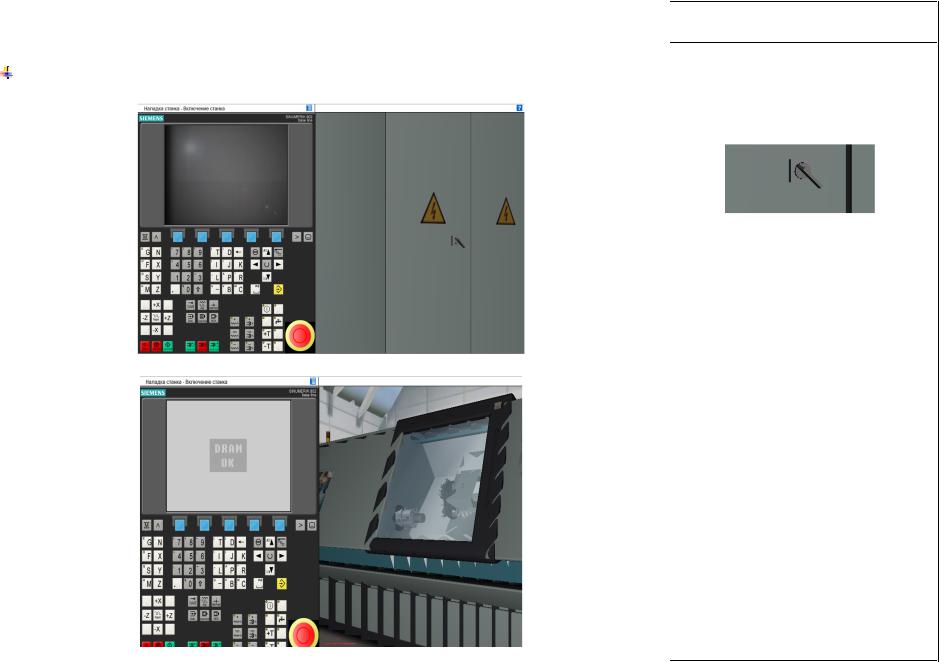

Включите станок при помощи выключателя питания и дождитесь запуска в работу системы |
¾ Выключатель питания находится |
ЧПУ |
с задней стороны электрошкафа |
|
станка |
|
|
65
![](/html/65386/197/html_XMOyeO1ZkO.x_0S/htmlconvd-D7GIo_67x1.jpg)

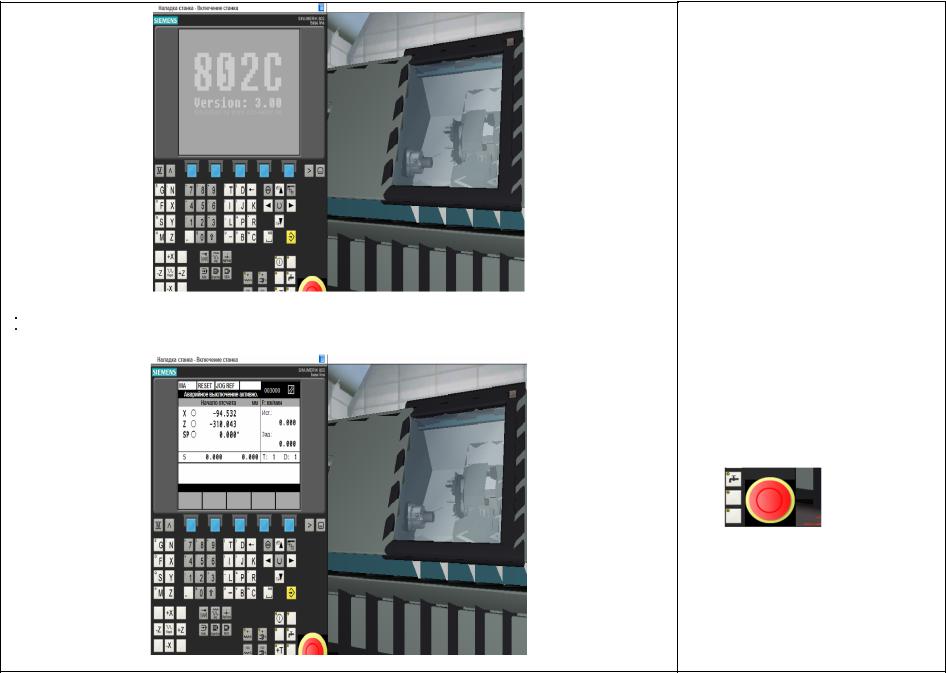

Нажмите кнопку аварийного выключателя, чтобы разблокировать ее
¾ Большая красная кнопка находится на пульте управления
66
![](/html/65386/197/html_XMOyeO1ZkO.x_0S/htmlconvd-D7GIo_68x1.jpg)
Включите привод шпинделя и привод подачи |
¾ Нажмите клавишу [( I ) ] |
¾ Нажмите клавишу [Reset]
Погасите код аварийного сигнала
¾ Нажмите клавишу для движения в направлении оси Х [+X]
Выведите поперечные салазки в исходное положение по оси Х
67
![](/html/65386/197/html_XMOyeO1ZkO.x_0S/htmlconvd-D7GIo_69x1.jpg)
Выведите продольные салазки в исходное положение по оси Z |
¾ Нажмите клавишу для движения |
|
в положительном направлении |
|
оси Z [+Z] |
Процедура включения станка завершена
68
![](/html/65386/197/html_XMOyeO1ZkO.x_0S/htmlconvd-D7GIo_70x1.jpg)
2.2 РУЧНОЙ РЕЖИМ
Теперь Вы сможете познакомиться с расположением осей станка и произвести поворот револьверной головки.
