2.4.2.5. Резисторные каскады предварительного усиления, работающие на внешнюю нагрузку, и резисторные входные цепи
Если резисторный каскад предварительного усиления является последним каскадом усилителя, то его нагрузкой оказывается нагрузка выходной цепи усилителя, обычно представляющая собой параллельное соединение активного сопротивления RH и емкости Сн (рис. 2.4.10 а и 2.4.10 6), а для резисторных входных цепей — входная цепь первого усилительного элемента (рис. 2.4.10 в и г). Из сопоставления этих схем и принципиальных схем резисторных каскадов предварительного усиления, работающих на входную цепь следующего каскада (рис. 2.4.1 а и б), очевидно, что проведенный для последних анализ пригоден и для схем рис. 2.4.10.
Полученные ранее для области нижних частот расчетные формулы справедливы не только для резисторных промежуточных каскадов изображенных на рис. 2.4.1, но и для резисторных выходных каскадов, работающих на внешнюю нагрузку из параллельно соединенных Rн и Сн (рис. 2.4.10 а и б), а также для резисторных входных цепей (рис. 2.4.10 в и г). В случае резисторных выходных каскадов R0 во всех полученных выше формулах считают равным Rн. Для резисторных входных цепей Rэкв.и равно внутреннему сопротивлению источника сигнала, a R0 здесь определяется так же, как и у каскадов предварительного усиления рис. 2.4.1.

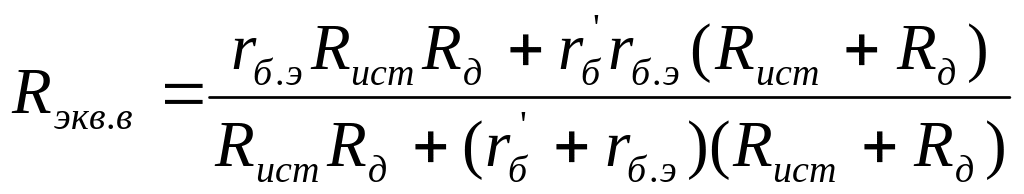

Эквивалентная схема для верхних частот резисторных каскадов, работающих на внешнюю нагрузку, или резисторных входных цепей практически не отличается от эквивалентной схемы рис 2.4.5 в, но здесь для выходных каскадов при расчете Rэкв.в надо брать вместо R0 сопротивление нагрузки Rн, т. е. считать сопротивление эквивалентного генератора Rкв.в для верхних частот равным параллельному соединению Rr, R и RH, а при расчете емкости С0, нагружающей каскад, вместо Свх.э.сл следует подставлять Сн. Для входных резисторных цепей на верхних частотах в расчетных формулах берут Со=См+Свх.э; для входной цепи каскада с полевым транзистором Rэкв.в = RистRвх/(Rист +Rвх), где Rвх — входное сопротивление каскада для тока сигнала и для входной цепи биполярного транзистора:
,
где коэффициент усиления резисторного каскада с полевым транзистором, работающего на RH (см. рис. 2.4.10а), определяют по формуле (2.4.5) или (2.4.7) при R~ = RRH/(Rист+RH) коэффициент усиления такого же широкополосного каскада, работающего на высокоомную внешнюю нагрузку, — по формуле (2.4.8).

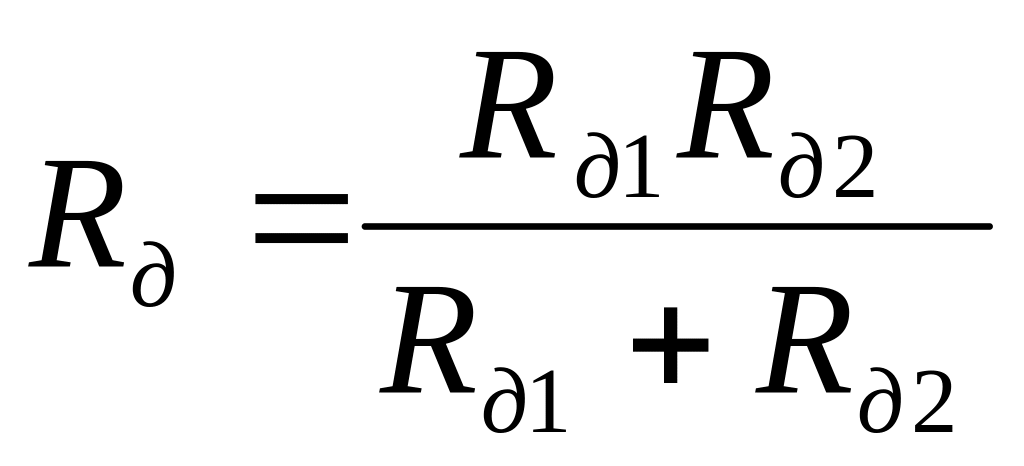

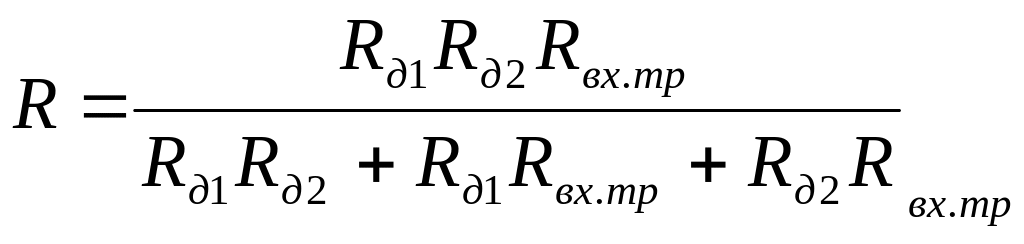

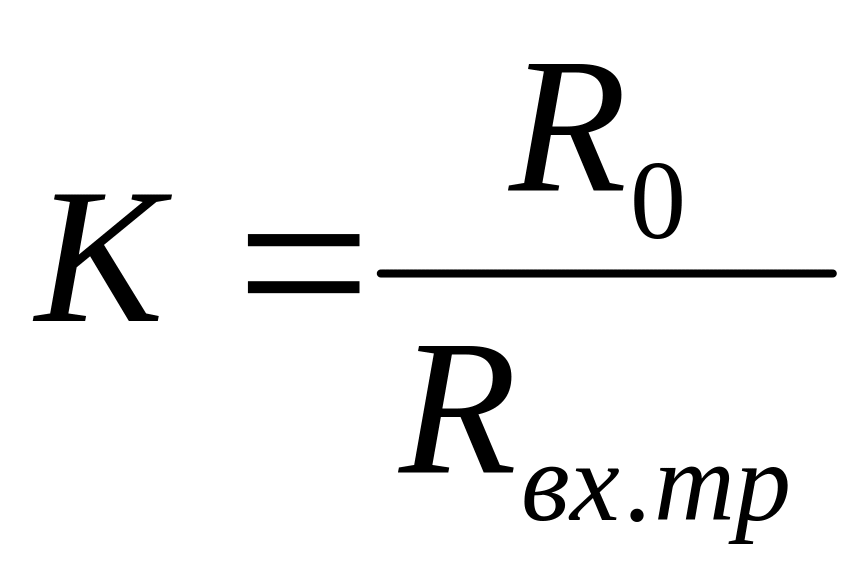

Для резисторных входных цепей коэффициенты усиления обращаются в коэффициенты передачи тока и напряжения, определяемые для входной цепи транзисторного усилителя, имеющей делитель подачи смещения (см. рис. 2.4.10 в) Rд1 и Rд2 по формулам:
; ;
, (2.4.35)

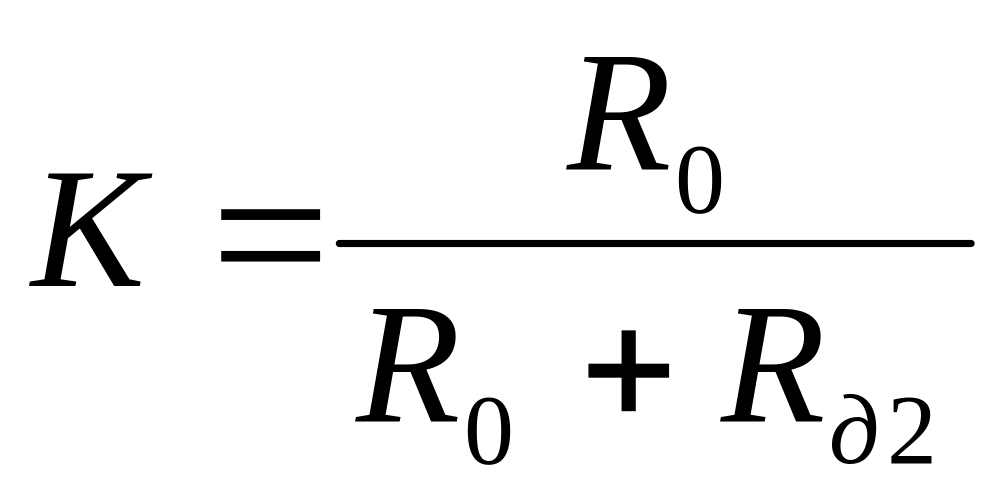

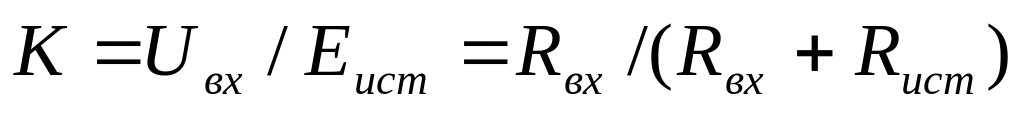

и для входной цепи каскада с полевым транзистором
, (2.4.36)
где Rвз — входное сопротивление каскада для тока сигнала, равное Rg для рис. 2.4.10 6.
Рис. 2.4.10. Принципиальные схемы:
а— резисторных каскадов предварительного усиления, работающих на внешнюю нагрузку; бив — резисторных входных цепей
