10. Широкополосные антенны
Для построения многих современных систем радиосвязи, радиолокации и радиомониторинга ОВЧ—СВЧ диапазонов необходимы антенны, обладающие широкой полосой рабочих частот с коэффициентом перекрытия до 5—10 и более. Типичными представителями класса широкополосных антенн являются вибраторные логопериодические антенны (ЛПА), спиральные антенны, ТЕМ-рупоры, полосковые антенны Вивальди [2—5, 10].
10.1. Логопериодические вибраторные антенны
Логопериодические антенны относятся к классу сверхширокополосных антенн, обладающих практически постоянными формой ДН и входным сопротивлением при изменении частоты. Принцип действия ЛПА основан на принципе электродинамического подобия, согласно которому при изменении длины волны и размеров антенны в определенное одинаковое число раз характеристики антенны остаются неизменными. Существует множество модификаций ЛПА. Рассмотрим вариант вибраторной ЛПА, приведенной на рис. 10.1 [10].

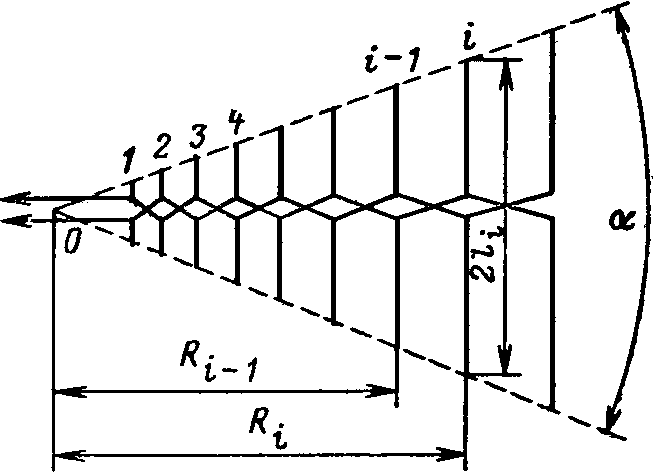

Рис. 10.1. Вибраторная ЛПА
Антенна выполняется в виде решетки из симметричных электрических вибраторов, подключенных к двухпроводной линии передачи. Возбуждение осуществляется без симметрирующего устройства с помощью коаксиальной линии, проложенной внутри одного из цилиндрических проводников двухпроводной линии. Длины вибраторов независимо от номера n (n=1; 2; ...) удовлетворяют соотношению
ln /ln+1 =τ, (10.1)
где τ — пространственный период структуры. Линии, соединяющие концы вибраторов, образуют угол α.
По принципу действия подобная ЛПА напоминает директорную антенну. На частоте f0 резонирует, т.е. возбуждается наиболее интенсивно вибратор, длина плеча которого близка к λ0/4, поскольку входное сопротивление этого вибратора можно считать активным. Другие вибраторы возбуждаются менее интенсивно, так как входное сопротивление их велико из-за большой реактивной компоненты. Активная область антенны, формирующая ЭМП излучения, включает обычно 3—5 вибраторов, в том числе резонирующий и соседние слева и справа. Фазовые соотношения токов в вибраторах активной области определяются длиной вибраторов, взаимным влиянием и переменно-фазным (поочередным) подключением их к разным проводникам питающей линии. При этом оказывается, что токи в более коротких вибраторах отстают, а в более длинных — опережают по фазе ток в резонансном вибраторе. Поэтому более короткие вибраторы работают как директоры, а более длинные — как рефлекторы. Максимальное излучение направлено в сторону вершины антенны (от самого длинного до самого короткого вибратора).
Если частота входных колебаний уменьшится и станет равной τf0, то начнет резонировать следующий, более длинный вибратор; при этом активная область переместится в сторону более длинных вибраторов. Напротив, при увеличении частоты активная область сместится к вершине антенны. На всех частотах
fn =τn−1f1, (10.2)
где n — номер вибратора; fn — резонансная частота n-го вибратора, свойства антенны остаются неизменными. В интервалах между резонансными частотами свойства антенны меняются, но незначительно. Логарифмирование (10.2) приводит к выражению lnfn=(n−1)lnτ+lnf1. В логарифмическом масштабе резонансные частоты повторяются через интервалы, равные lnτ, что и определило название антенны.
Таким образом, ширина рабочей полосы частот ЛПА снизу ограничивается допустимыми размерами самых длинных вибраторов (λmах≈4lmах), а сверху — возможной точностью выполнения вибраторов вблизи точек питания (λmin≈4lmin). ЛПА может сохранять практически неизменную форму ДН в почти десятикратном диапазоне частот (fmax/fmin≤10); при этом КСВ в питающей линии передачи находится в пределах 1,4 — 1,8. Заметим, что вследствие перемещения активной области по длине антенны с изменением частоты меняется также положение фазового центра антенны. Это несущественно, например, при приеме телевизионных сигналов, но принципиально при использовании ЛПА в качестве облучателя зеркальных антенн, а также в системах с широкополосными сигналами.
В связи с тем что активная (интенсивно излучающая) область образуется малым числом вибраторов, ДН ЛПА оказывается довольно широкой, причем в Е-плоскости, в которой расположены вибраторы, ширина ДН меньше, чем в Н-плоскости. Увеличение τ при неизменном α сужает ДН, так как увеличивается число вибраторов, входящих в активную область. Уменьшение угла α при неизменном τ также сужает ДН, поскольку при этом увеличивается расстояние между соседними вибраторами, т.е. активная область расширяется. Сказанное справедливо только до некоторых критических значений τmах≈0,95 и αmin≈10°. Типичные значения КНД (КУ) ЛПА составляют 6—7 дБ.
На практике применяются различные варианты ЛПА, как в плане конструкции, так и технологии изготовления [2, 3, 5, 10].
