Контрольные вопросы для домашней подготовки
1. Правила прокладки кабельных трасс.
2. Устройство распределительных щитков.
3. Как правильно соединить светильники с выключателями?
4. Как обозначается розетка на планах?
5. Как осуществляется выбор защитного оборудования?
Лабораторная работа №4 расчёт нагрузок
1. Цель работы
Научиться размещать технологическое оборудование и рассчитывать электрические нагрузки
2. Порядок выполнения работы
Для работы со списком технологического оборудования, которое необходимо запитать, нажимаем кнопку «Технологическое задание» ( ) на панели инструментов «Электро». В открывшемся окне (рис. 13) нажимаем кнопку «Добавить запись ТО» ( ).

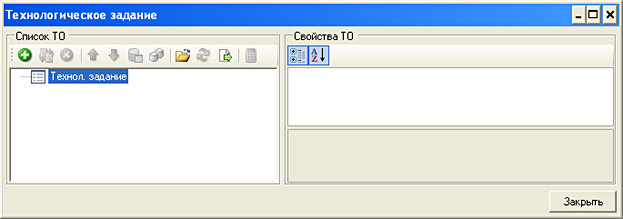

Рис. 13. Окно технологического задания
В разделе «Технологическое задание» выделяем созданный элемент. Все оборудование в проекте запитано от одного щитка. Справа в списке параметров вводим наименование щитка ЩРВ. При выделенном элементе ЩРВ нажимаем кнопку «Добавить запись ТО» ( ) еще раз.
Установим две сплит-системы Panasonic – на кухне и в гостиной. Выберем добавленную запись и заполним значения параметров:
Идентификатор ТО: C1, наименование ТО: Panasonic CS-PA7GKD сплит-система; Тип нагрузки: комплексный ЭП. Технические данные электроприемника можно заполнить в разделе свойств или взять из базы аппаратов. Нажимаем кнопку Выбрать из БА ( ).
Добавляем новый элемент в таблицу «Комплексные электроприемники» через контекстное меню.
Заполняем параметры добавленного элемента: Наименование (Тип): CS-PA7GKD; Тип устройства: Кондиционер; Серия: CS; Описание в спецификации: Panasonic CS-PA7GKD, сплит-система; Производитель: Panasonic; Номинальное напряжение: 230 В; Количество фаз: 1; Номинальная мощность: 0.6 кВт.
Дополнительно указываем количество фаз: 1. При выборе групповой характеристики указываем группу Кондиционеры, созданную в лабораторной работе №1. Технические данные электроприемника заполнены (Рис. 14).

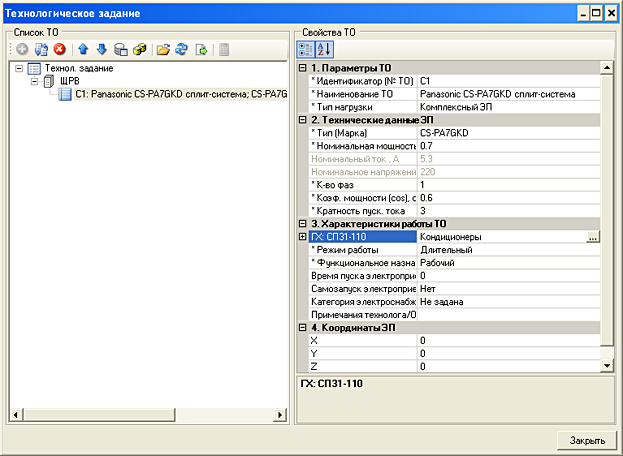

Рис. 14. Описание кондиционера в технологическом задании
Для добавления второй cплит-системы в список нажимаем кнопку «Добавить копию записи ТО» ( ). Выбираем созданную копию и в поле «Идентификатор ТО» указываем С2.
Расчет электрических нагрузок
Проведем предварительный расчет нагрузок. Выберем щит ЩРВ и нажмем кнопку Расчет нагрузки ( ). Результаты расчета по СП31-110 выводятся в виде таблицы. Эту таблицу при необходимости можно передать в MS Word или MS Excel. Закроем окно.

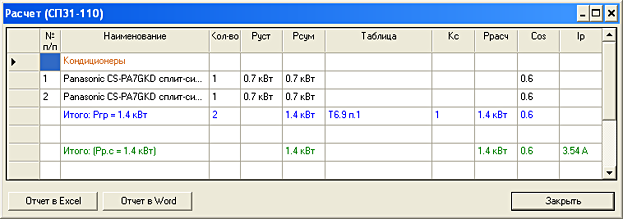

Рис. 15. Предварительный расчет нагрузок по СП31-110
Контрольные вопросы для домашней подготовки
1. Для чего необходимо рассчитывать электрические нагрузки?
2. Порядок расчёта электрических нагрузок.
3. Порядок установки технологического оборудования.
Библиографический список
1. Бурковская, Т.А. Информационные технологии в электроэнергетике [Текст] : учеб. пособие / Т.А. Бурковская. - Воронеж : Кварта, 2003. - 100с.
