Цель работы: развести плату.
Основные теоретические положения
В данной работе разводится плата SparkFun RedBoard - Programmed with Arduino (рис. 1).
Рисунок 1 – Внешний вид платы
RedBoard может быть запрограммирован через кабель USB Mini-B с помощью Arduino IDE, для этого нужно просто подключить плату и выбрать соответствующие настройки «Arduino UNO» в меню платы, затем загрузить код.
RedBoard имеет аппаратные периферийные устройства: 14 контактов цифрового ввода / вывода с 6 контактами PWM, 6 аналоговых входов, UART, SPI и внешние прерывания, а также выводы SDA, SCL и IOREF.
Подключить RedBoard можно через USB или через гнездо. Встроенный регулятор мощности может работать от 7 до 15 В постоянного тока.
Некоторые особенности платы:
Микроконтроллер ATmega328;
Программирование через USB с помощью повсеместного FTDI FT231X;
Входное напряжение - 7-15 В;
Выходы 0-5 В с совместимыми входами 3,3 В;
14 цифровых входов / выходов (6 выходов ШИМ)4
6 аналоговых входов;
Заголовок ISP;
Флэш-память 32 КБ;
Тактовая частота 16 МГц;
Все конструкции SMD.
Результаты работы
Рисунок 1 – Итоговая схема
Схема на рисунке 1 состоит из трех основных частей:
Микроконтроллер AtMega328;
Конвертер с USB-порта FT231XS;
Питание.
Рисунок 2 – Готовая плата

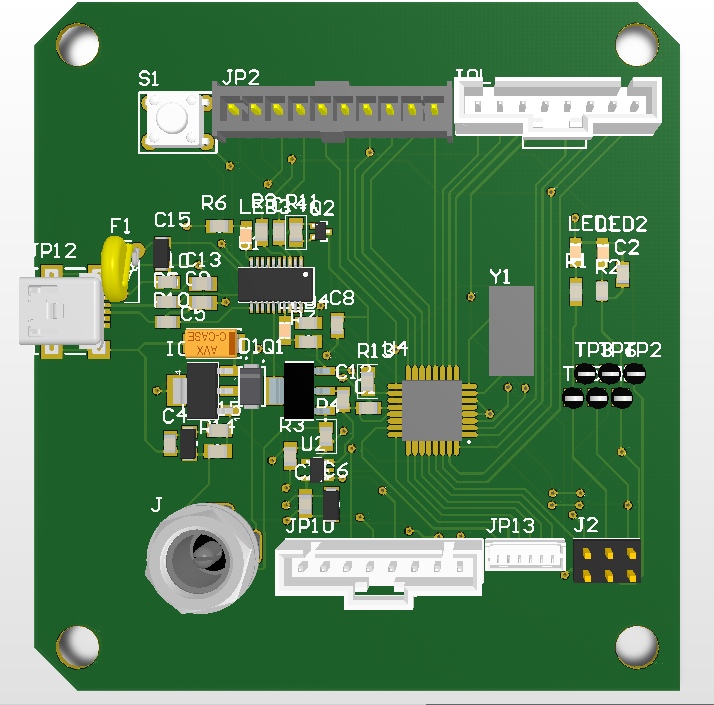

Рисунок 3 – 3D модель разработанной платы (вид сверху)
Рисунок 4 – 3D модель разработанной платы (изометрия)
