38.Квазистационарные перенапряжения. Резонансное смещение нейтрали.

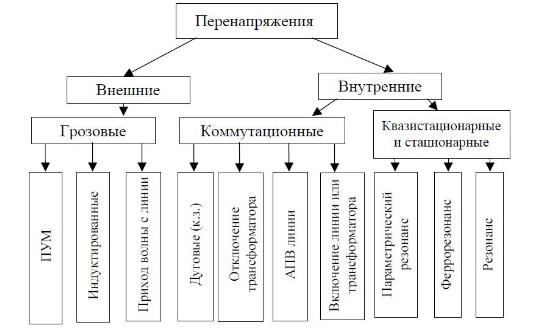

КЛАССИФИКАЦИЯ ПЕРЕНАПРЯЖЕНИЙ
*) ПУМ - прямой удар молнии; АПВ – автоматическое повторное включение линии
В системе с изолированной нейтралью
Резонансное смещение нейтрали в сетях с дугогасящим реактором.
Сети высокого напряжения 110 кВ и выше, как правило, работают в режиме эффективно заземлённой нейтрали силовых трансформаторов. Для сетей 6-35 кВ используется режим изолированной нейтрали. Однако возникающие при таких условиях однофазные дуговые замыкания на землю в случае неустойчивого горения дуги замыкания, при котором происходят её много кратные погасания и зажигания, в сети могут возникать опасные перенапряжения. Данный вид перенапряжений называется дуговыми.
В сетях с резонансно заземлённой нейтралью установка дугогасящих реакторов даёт существенно уменьшить ток в месте замыкания за счёт компенсации емкостной проводимости сети на землю. Это ограничивает емкостную подпитку дуги ОЗЗ и способствует её погасанию. Однако при отсутствии замыкания на землю подключение реактора может вызвать резонансное смещение нейтрали, что обычно сопровождается квазистационарными перенапряжениями. Важнейшей характеристикой однофазного замыкания на землю (ОЗЗ) в сетях с изолированной нейтралью является ток замыкания Iз. Если Iз ограничен величиной некоторой величиной Iкр, то процесс перемежающейся (многократное зажигание и погасание) дуги не приводит к опасным перенапряжениям. Для сетей с воздушными линиями 6-20 кВ на железобетонных и металлических опорах Iкр=10А, для сетей 1кВ и 3-6 кВ соответственно Iкр=20А и Iкр=30А.
Принцип работы дугогасящего реактора сводится к компенсации фазных емкостей линий и соответствующего снижения емкостного тока. При этом если индуктивность включаемого в нейтраль реактора настроить в резонанс с фазными емкостями сети ток емкостной подпитки дуги замыкания становится близким к нулю. Однако одновременно с этим в сети возникают условия для больших величин смещения напряжения нейтрали трансформатора от нулевых значений –резонансное смещение нейтрали.
Дугогасящий реактор
Рис. а) Без реактора
Рис. б) С реактором
Обозначая напряжения смещения нейтрали при отсутствии дугогасящего реактора как , напряжение смещения при подключенном реакторе можно записать в виде:
где
– эквивалентное сопротивление нулевой последовательности сети.
комплексные проводимости утечки фаз на землю
токи фаз на землю при отсутствии реактора
Поскольку нейтраль изолирована, то сумма токов фаз равна нулю:
Подставляя в последнее уравнение, приведённые выше выражения для фазных токов и решая его относительно напряжения смещения нейтрали, найдём:
При выполнении условий симметрии трёхфазной системы (симметрия фаз ЭДС, фазных емкостей и отсутствии активных утечек Gk) напряжение смещения нейтрали Как отмечено выше полная компенсация емкостного тока достигается при строго резонансной настройке дугогасящего реактора, когда его индуктивность удовлетворяет соотношению:
(2)
Однако всегда через место замыкания протекает некоторый остаточный ток, вызванный рядом причин: активная составляющая тока на землю (ток утечки изоляторов), конечное собственное активное сопротивление реактора, токи высших гармоник, неточность настройки самого реактора, корона на проводах, приводящая к увеличению их ёмкости на землю. В этих условиях возникает опасность резонансного смещения нейтрали и, следовательно, повышения напряжения на фазах. Подставим полученные выше выражения для в (1)
относительные активные утечки
Определим коэффициент расстройки реактора как:
Выражая индуктивность реактора через коэффициент расстройки
И принимая во внимание выражение, связывающее С и (2), найдем для напряжения смещения нейтрали:
Поскольку в реальных сетях , то последнее выражение упрощается:
При этом:
(3)
Из последнего выражения видно, что при полностью резонансной настройке реактора, когда Kpac стремится к нулю в силу малости относительных активных утечек δR<<1, δG<<1 напряжение смещения нейтрали может быть весьма большим (рис.1), что неизбежно ведёт к большим напряжением фаз относительно земли. Поэтому дугогасящий реактор, устанавливаемый в нейтрали силового трансформатора, настраивается с 10-15% рассторойкой. При этом выбирают режим перекомпенсации, когда Kpac=-0,1...-0,15. В этом случае в точке ОЗЗ протекает индуктивный ток. Режим недокомпенсации, когда Kpac=0,1...0,15, нежелателен, так как при аварийных отключениях линий ёмкость сети по отношению к земле уменьшается и может наступить «чистый» резонанс и перенапряжения на фазах с высокой кратностью.
Рис. 1 Зависимость относительного увеличения напряжения смещения нейтрали от коэффициента расстройки δR+δG=0,1(1); 0,08 (2); 0,06 (3); 0,04 (4); 0,02(5)

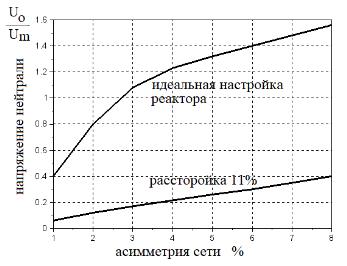

Рис. 2. Зависимость напряжения нейтрали
от асимметрии параметров сети и
степени резонансной настройки
дугогасящего реактора
Для ограничения смещения нейтрали целесообразно обеспечивать:
- некоторую расстройку дугогасящего реактора по отношению к резонансу
- максимальную симметрию сети для снижения UN0
- исключать нисеммитрию работы выключателей
Кривые иллюстрируют эффективность данных мероприятий (Рис. 2), которые многократно позволяют снизить напряжение на нейтрали.
Меры предотвращения перенапряжений в нейтрали
-расстройка дугогасящего реактора
-симметризация параметров сети относительно земли путем транспозиции фаз
- обеспечение синхронной работы полюсов выключателей в пределах 2-4 периодов промышленной частоты
