3.5. Алгоритми прискореного ділення (111)
Алгоритми прискореного ділення, як і алгоритми прискореного множення, розділяють на логічні, апаратні й комбіновані.
Один з простих логічних алгоритмів прискореного ділення для двійкової системи числення, нормалізованого дільника й використання прямих кодів для подання операндів складається з аналізу знакових і старшого числового розряду остачі. Ідея прискорення ґрунтується на наступних міркуваннях.

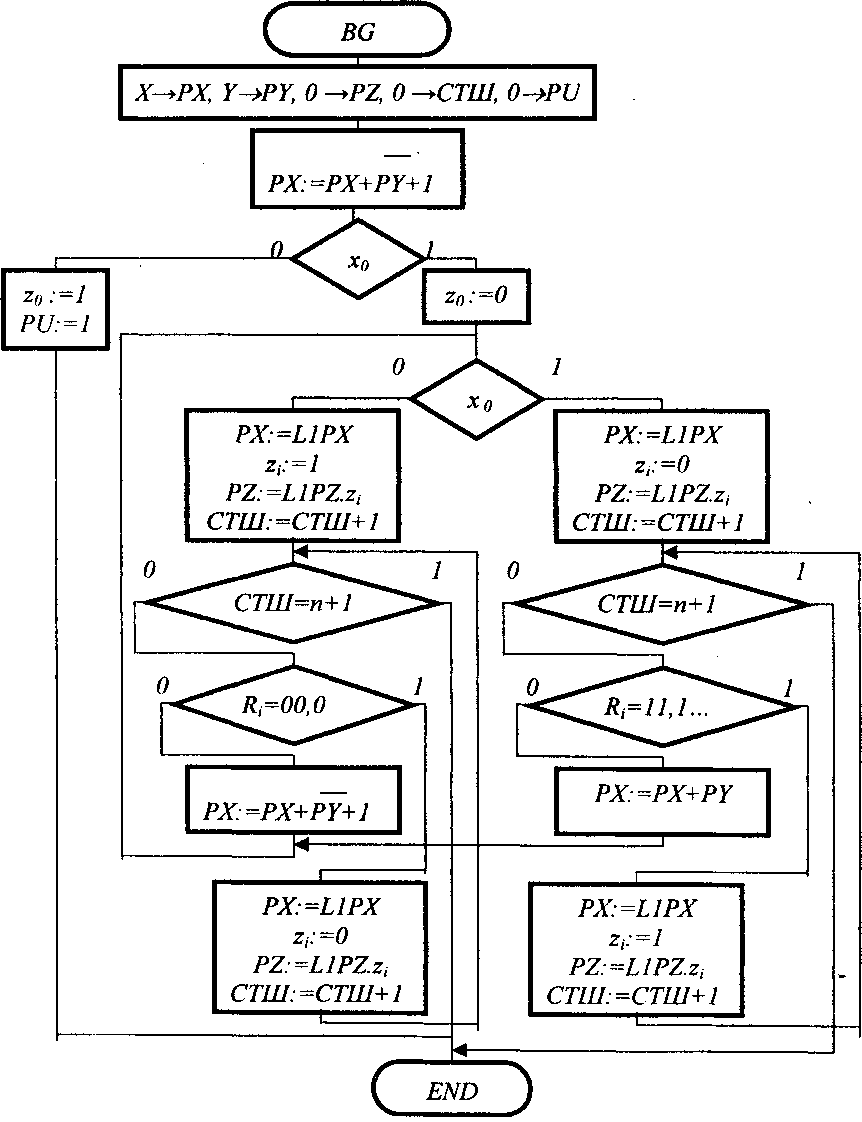

Припустимо, що чергова остача Ri=0.00. У цьому випадку чергове число частки zi =1, тоді треба виконувати зрушення вмісту РХ та PZ. Якщо після зсуву виявиться, що 2Ri=00,0..., то це значить, що далі треба виконувати віднімання дільника, причому остача Ri+1 буде свідомо від’ємною, тому що дільник нормалізований (Y=00,1...), а zi+1=0. Однак, якщо свідомо відомий знак Ri+1 і число частки zi+1, то в такій ситуації віднімання можна не виконувати, а після формування числа zi+1 переходити до зсувів. Якщо після зсуву виявиться, що 2Ri+1,=4Ri =00,0..., то можна стверджувати, що Ri+2<0 і zi+2=0 і т.д. Аналогічно міркуючи відносно остачі Ri =11,1...при zi =0 можна показати, що при всіх наступних подвоєних залишках виду 11,1... (тобто, коли, 2Ri = 11,1…, 2Ri+1,=4Ri =11,1...) додавання можно не виконувати, числа частки zi+1, zi+2 і т.д. при цьому рівні 1. ГСА такого прискореного ділення наведена на рис.11.
Складемо числову діаграму ділення X=208/256 на Y=221/256 за алгоритмом на рис.11. (табл.5, де Х=0,11010000, Y=0,11011101, (-Y)ДК =1,00100011).
Таблиця 11
РХ |
PY |
PZ |
СТШ |
Пояснення |
00,11010000 |
00,11011101 |
000000000 |
0000 |
Початковий стан |
11.00100011 |
|
|
|
-Y |
11,11110011 |
|
z0 |
|
R0 |
11,11100110 |
|
0 |
0001 |
Зсув |
11,11001100 |
|
01 |
0010 |
Зсув |
11,10011000 |
|
011 |
0011 |
Зсув |
11,00110000 |
|
0111 |
0100 |
Зсув |
00,11011101 |
|
|
|
+Y |
00,00001101 |
|
|
|
r4 |
00,00011010 |
|
01111 |
0101 |
Зсув |
00,00110100 |
|
011110 |
0110 |
Зсув |
00,01101000 |
|
0111100 |
0111 |
Зсув |
00,11010000 |
|
01111000 |
1000 |
Зсув |
11.00100011 |
|
|
|
-Y |
11,11110011 |
|
|
|
Rs |
11,11100110 |
|
011110000 |
1001 |
Зсув |
11,11001100 |
|
111100001 |
1010 |
Зсув |
|
|
|
|
|
Продовження додатку
Рис.11.
