2 Изучение методов проектирования макетов фигур и манекенов
Проектирование манекенов основывается на измерениях фигур типового телосложения и данных о пространственной форме фигуры человека или макетов-эталонов типовых фигур. С развитием в настоящее время систем автоматизированного проектирования создаются благоприятные условия для изучения и графического изображения объемной поверхности типовых фигур [6].
Для изучения размеров и формы поверхности тела человека необходимо иметь сведения о горизонтальных и вертикальных сечениях фигуры в системе координат.
Математическая обработка данных позволяет получить точечный, линейный или непрерывный каркасы математической модели фигуры типового телосложения, с помощью которых возможно проектирование скульптурного эталона фигуры, манекена или одежды.
Точечный каркас – совокупность точек поверхности, выбранных таким образом, чтобы они достаточно полно характеризовали ее вид и форму. Точечный каркас получают с помощью проекционных размеров фигуры.
Линейный каркас – совокупность намеченных на поверхности линий (контуров сечений). По сравнению с точечным линейный каркас является более наглядным и изображение им поверхности являются более полным. Линейный каркас представляет собой набор сечений горизонтальных и вертикальных, либо только вертикальных (10-18 сечений).
Непрерывный каркас поверхности может быть получен, если набор каркасных сечений поверхности тела образуется из пластин, плотно соединенных друг с другом. При этом сечения на манекене фигуры соответствуют уровням обхватных измерений или диаметров, указанных в программах антропометрических обследований.
Для построения конструкции манекенов необходимо использовать характеристику фигуры человека в трех проекциях: спереди, сбоку и сзади (рисунок 7.1).
Сагиттальная плоскость симметрии XY делит тело в вертикальной проекции спереди линией X, сзади - линией Y.
Фронтальная плоскость VV (спереди), перпендикулярная сагиттальной, определяет в вертикальной проекции линию V.
Линию оси тела проводят от верхушки головы через область промежности до основания стоп (00).
Линия X в вертикальной проекции является прямой линией середины переда. Эта же линия в боковой проекции является кривой линией контура переда фигуры.

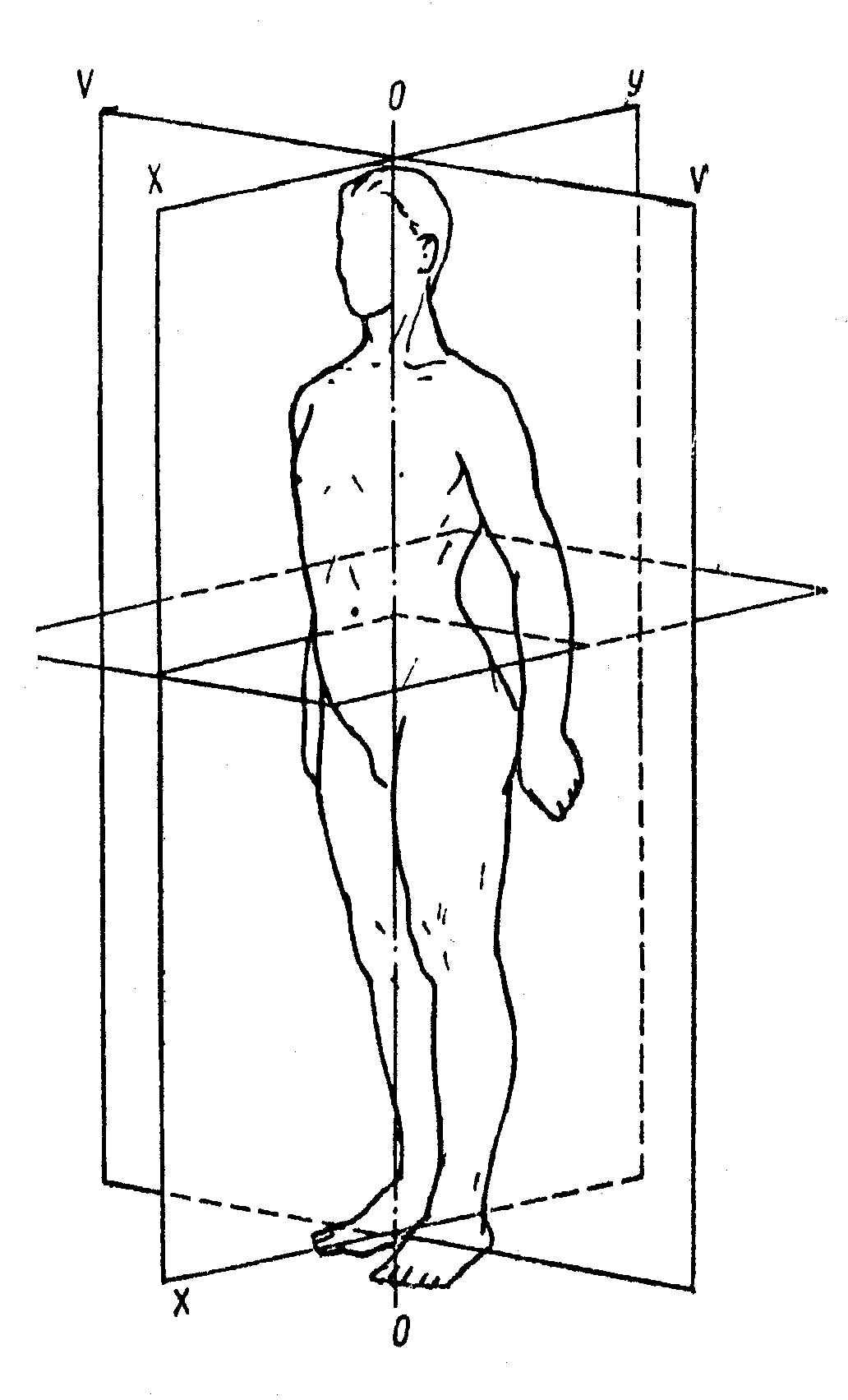

Рисунок 7.1 – Вертикальные плоскости
Линия Y в вертикальной проекции сзади выступает как прямая линия середины спины. Эта же линия в боковой проекции является кривой линией контура задней части фигуры.
Линия V в боковой проекции является прямой линией, в вертикальной проекции спереди и сзади является кривой контурной линией фигуры сбоку.
Все горизонтальные линии, начиная от линии верхушки головы W и заканчивая линией основания Z, на котором стоит измеряемый, в вертикальной проекции являются прямыми линиями, а в горизонтальной проекции - кривыми линиями поперечных сечений фигуры.
3 Построение чертежей вертикальных проекций (абрисов) фигуры человека по заданным измерениям
Проектирование манекенов осуществляется на основе вертикальных проекций (абрисов) типовых фигур, которые строят по измерениям, принятым в программе при обследовании населения и дополнительным измерениям (глубины, дуги, поперечные и передне-задние диаметры и др.) [3, 6]
Абрисы типовой фигуры для проектирования манекенов вычерчивают в прямоугольнике, в трех проекциях: вид сбоку, спереди, сзади (рисунок 7.2). Перечень необходимых измерений и порядок построения проекций представлен в таблице 7.1. Величины измерений манекенов мужских фигур приведены в приложении 10.
Таблица 7.1 – Измерения, необходимые для проектирования манекенов
№ |
Обозначение измерения |
Наименование измерений |
1 |
2 |
3 |
1 |
ZSy |
Высота точки основания шеи сзади |
2 |
ZSx |
Высота ключичной точки |
3 |
ZRv |
Высота плечевой точки |
4 |
ZVу |
Высота выступающей точки лопаток |
5 |
ZPC |
Высота заднего угла подмышечной впадины |
6 |
ZXх |
Высота сосковой точки |
7 |
ZTV |
Высота линии талии |
8 |
ZBy |
Высота ягодичной точки |
9 |
ZUy |
Высота подъягодичной точки |
10 |
ZUх |
Высота промежности |
11 |
Y–Sy |
Расстояние от вертикали (Y), касательной к лопаткам, до точки основания шеи сзади (положение корпуса, Пк) |
12 |
Y–Ty |
Прогиб талии (глубина талии первая, ГтI) |
13 |
Y–By |
Отклонение ягодиц от вертикали |
14 |
Sy–Sх |
Передне-задний диаметр шеи (по горизонтали) |
15 |
SySx |
Расстояние от точки основания шеи сзади до ключичной точки (косое сечение) |
16 |
Rу–Rх |
Передне-задняя ширина торса на уровне плечевой точки |
17 |
Vy–Vх |
Передне-задняя ширина торса на уровне лопаток |
18 |
Pу–Pх |
Передне-задняя ширина торса на уровне заднего угла подмышечной впадины |
19 |
PyPс |
Расстояние до заднего угла подмышечной впадины |

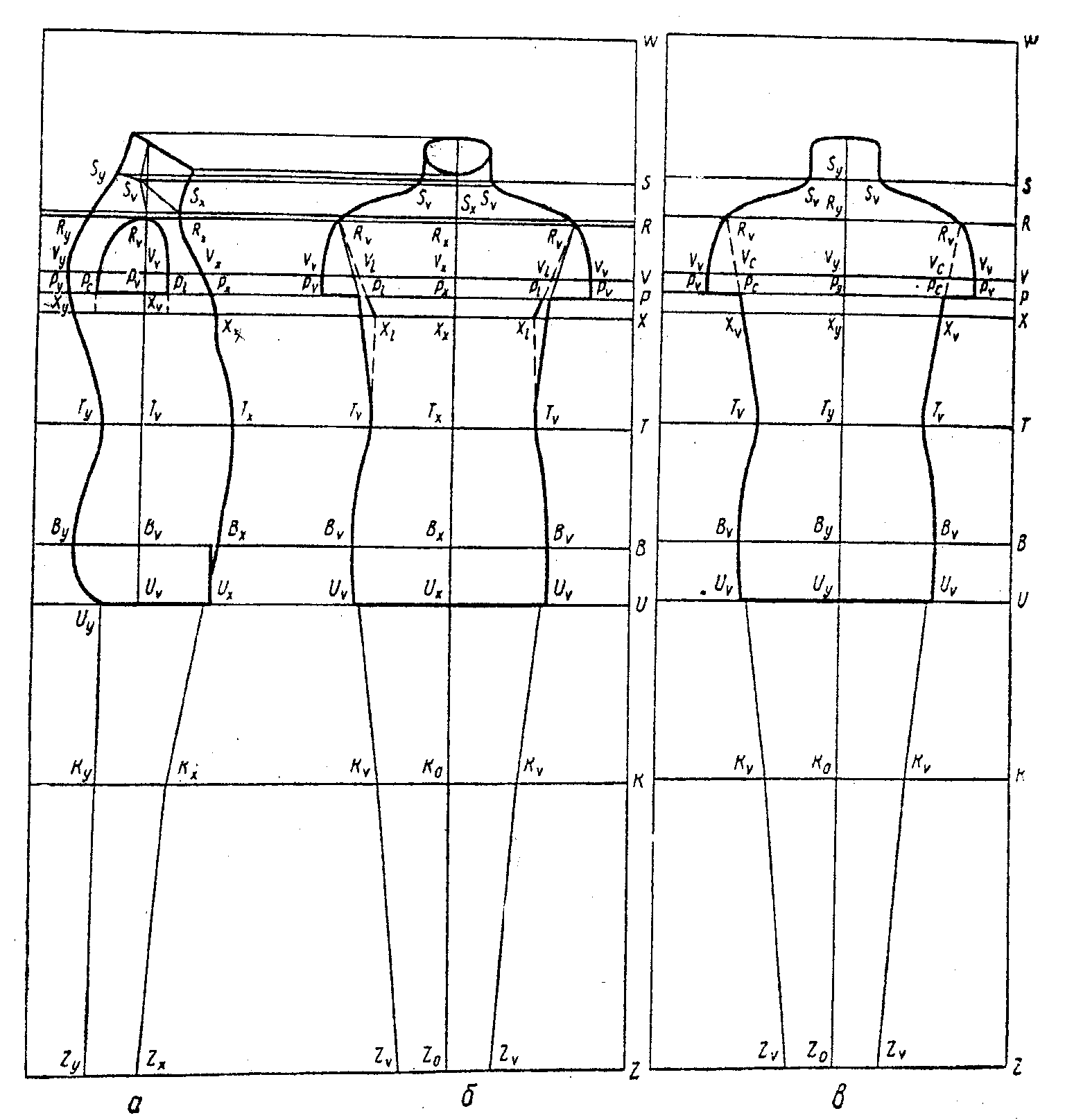

Рисунок 7.2 – Вертикальные сечения манекена:
а – вид сбоку, б – вид спереди, в – вид сзади
Окончание таблицы 7.1
1 |
2 |
3 |
20 |
Pc–Pl |
Передне-задний диаметр руки |
21 |
Xy–Xx |
Передне-задний диаметр обхвата груди третьего |
22 |
Ty–Tx |
Передне-задний диаметр обхвата талии |
23 |
By–Bx |
Передне-задний диаметр обхвата бедер |
24 |
Uy–Ux |
Проекционное расстояние на уровне подъягодичной складки |
25 |
Sv–Sv |
Поперечный диаметр шеи |
26 |
Rv–Rv |
Поперечный диаметр между плечевыми точками |
27 |
Pv–Pv |
Поперечный диаметр плечевой области (проекционное расстояние между выступающими в стороны точками наибольшего развития дельтовидных мышц) |
28 |
Vv–Vv |
Проекционное расстояние на уровне лопаток |
29 |
Pl –Pl |
Проекционное расстояние между передними углами подмышечных впадин |
30 |
Tv–Tv |
Поперечный диаметр талии |
31 |
Bv–Bv |
Поперечный диаметр бедер |
32 |
Uv-Uv |
Проекционная ширина торса на уровне подъягодичной складки |
33 |
Рс–Рс |
Проекционное расстояние между задними углами подмышечных впадин |
34 |
Xv–Xv |
Проекционная ширина торса на уровне обхвата груди третьего |
Величины измерений манекенов мужских фигур приведены в приложении 10.
Варианты заданных измерений проектируемых манекенов типовых фигур сводят в таблицу 7.2.
Таблица 7.2 – Измерения манекена мужской фигуры (___________)
№ |
Обозначение измерения |
Наименование измерения |
Величина, см |
1 |
2 |
3 |
4 |
При построении продольно-вертикальной проекции (вид сбоку) за исходную вертикаль (Y) принимают касательную к наиболее выступающим точкам лопаток. На вертикали откладывают высоты, обозначенные точками:
S=ZSy, P=ZPс, B=ZBy,
R=ZRv, X=ZXx, U=ZUy,
V=ZVy, T=ZTv.
Через указанные точки проводят горизонтальные линии.
От исходной вертикали (Y) на горизонтальных линиях по отношению к точке V откладывают расстояния, характеризующие изгибы позвоночника (Y–Sy, Y–Ty, Y–By, Y–Uу), и проводят линию контура спины, которая пересекает горизонтальные линии R, P, X в точках Ry, Py, Xy. Точки Ту и Uу лежат на одной вертикали. При вычерчивании контура спины ориентируются на измерение длины спины до талии (Дтс).
От точек Sy, Vy, Ty, By, Uy откладывают отрезки Sy–Sx (по горизонтали), SySx (наклонно к точке Sx), Ry–Rx, Vy–Vx, Py–Px, Ty–Tx, By–Bx, Uy–Ux и вычерчивают контурную линию переда через точки Sх, Rх, Vх, Рх, Хх, Тх, Вх, Uх. Точки Sv и Rv определяют из измерений ZSv и ZRv (проводят дополнительные горизонтали). Точка Рс расположена на линии Р на расстоянии от точки Ру, равном измерению РуРс. Отрезок между точками подмышечной впадины равен измерению РсРl (передне-задний диаметр руки). Через обозначенные точкиРс, Rv, Pl вычерчивают контур верхней части руки (рисунок 7.2 а).
Поперечно-вертикальные проекции фигуры (вид спереди и сзади) строят на основе проекционных размеров и поперечных диаметров на уровнях, отмеченных в продольно-вертикальной проекции.
Перед фигуры вычерчивают на горизонтальных линиях, проектирующих точки Sx, Rx, Vx, Px, Xx, Tx, Bx, Ux. Расстояние Sv–Sv равно измерению поперечного диаметра шеи. Далее последовательно откладывают расстояния Rv–Rv, Pl–Pl, Tv–Tv, Bv–Bv, Uv–Uv (рисунок 7.2,б).
Вид фигуры сзади вычерчивают на этих же горизонтальных линиях, проектирующих точки Sy, Ry, Vy, Py, Xy, Ty, By, Uy. Расстояние Sv–Sv равно поперечному диаметру шеи, далее последовательно откладывают расстояния Rv-Rv,Pv-Pv, Pc-Pc, Tv-Tv, Bv-Bv (рисунок 7.2 в).
Контурные линии туловища фигуры в трех проекциях определяют вертикальные сечения манекена. По этим проекциям можно достаточно точно начертить горизонтальные сечения манекена, применяя метод прямоугольного проектирования с использованием принципов начертательной геометрии [6].
