Определение площади подошвы фундамента
Расчёт по несущей способности основания выполняется на действие нормативных нагрузок с учётом веса фундамента и грунта на его уступах. Расчёт производится из условия, что давление под подошвой фундамента pn не должно превышать расчётное сопротивление грунта основания R0:
.
Тогда требуемая площадь подошвы фундамента:
.
Необходимый размер стороны подошвы квадратного в плане фундамента:
,
принимаем af
= 3,8 м = 3800 мм (кратно 100 мм).
Фактическая площадь подошвы фундамента: Af = 3802 = 144 400 см2.
Расчёт по несущей способности конструкции самого фундамента выполняется на действие расчётных нагрузок без учёта веса фундамента и грунта на его уступах. Напряжения под подошвой фундамента в этом случае:
.
Определение основных размеров фундамента
Высота фундамента hf = 1,15 м > 0,90 м, поэтому проектируем фундамент трёхступенчатым. Размеры ступеней назначаются таким образом, чтобы внутренние грани ступеней не пересекали прямую, проведённую под углом 45 к грани колонны на уровне верха фундамента (рис. 6.1). Указанная прямая определяет границы так называемой пирамиды продавливания.

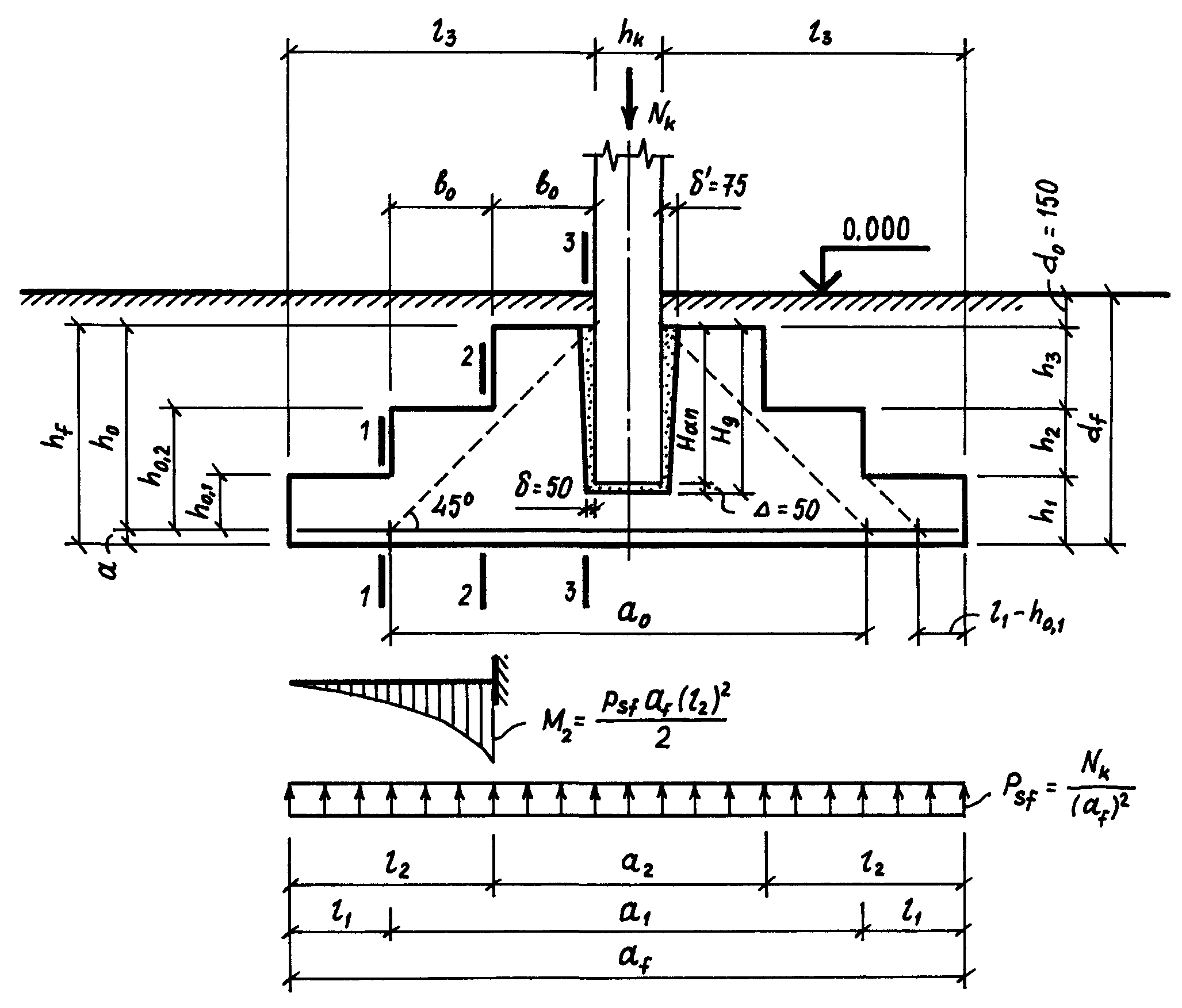

Рис.
6.1. Основные размеры отдельного
фундамента под колонну.
Определение высоты ступеней
Высота ступеней назначается кратной 50 мм. Принимаем высоту первой (нижней) и второй (средней) ступеней h1 = h2 = 350 мм, а третьей (верхней) ступени h3 = 450 мм.
Принимаем расстояние от нижней грани фундамента до центра тяжести растянутой арматуры подошвы а = 5 см, тогда рабочая высота фундамента:
h0 = hf – a = 115 – 5 = 110 см.
Рабочая высота первой и второй ступеней:
h0,1 = h1 – a = 35 – 5 = 30 см; h0,2 = h1 + h2 – a = 35 + 35 – 5 = 65 см.
Определение глубины заделки колонны в фундаменте
Сборные колонны соединяют с фундаментами путём их заделки в специальные гнёзда (стаканы), оставляемые в фундаментах при бетонировании.
Глубина заделки колонны в фундаменте Han должна быть не менее:
Han 1,4hk = 1,4450 = 630 мм; Han 25D = 2536 = 900 мм;
здесь D – диаметр продольной арматуры колонны; при классе бетона фундамента ниже В25 требуется Han 30D.
Принимаем Han = 900 мм, предусматриваем зазор между нижней гранью колонны и дном стакана = 50 мм, тогда глубина стакана: Hg = Han + = 900 + 50 = 950 мм.
Толщина дна стакана должна быть не менее 200 мм:
tg = hf – Hg = 1150 – 950 = 200 мм = tg,min = 200 мм. Условие выполняется.
Определение размеров ступеней в плане
Определяем минимальные размеры ступеней из условия работы фундамента на продавливание:
a2 hk + 2h3 = 450 + 2450 = 1350 мм;
a1 hk + 2(h2 + h3) = 450 + 2(350 + 450) = 2050 мм.
Назначаем ширину выноса b0 всех ступеней примерно одинаковой:
b0 = (af – hk)/6 = (3800 – 450)/6 = 558 мм, принимаем ориентировочно b0 = 555 мм.
Тогда ширина верхней и средней ступени составит:
a2 = hk + 2b0 = 450 + 2555 = 1560 мм > 1350 мм;
a1 = hk + 4b0 = 450 + 4555 = 2670 мм > 2050 мм.
Консольные вылеты ступеней:
l1 = (af – a1)/2 = (3800 – 2670)/2 = 565 мм;
l2 = (af – a2)/2 = (3800 – 1560)/2 = 1120 мм;
l3 = (af – hk)/2 = (3800 – 450)/2 = 1675 мм.
Назначаем зазоры между стенками стакана и гранями колонны: поверху = 75 мм, понизу = 50 мм.
