6.3 Для крепления газопровода предусматривают медные (латунные) опоры. При применении стальных опор между газопроводом и опорой необходимо устанавливать резиновую прокладку (рисунок 5).
Рекомендуемые расстояния между опорами определяются по таблице 17.
Таблица 17
Диаметр трубы, мм |
Расстояние между опорами при горизонтальной прокладке газопровода, м |
Расстояние между опорами при вертикальной прокладке газопровода, м |
12 |
1,25 |
1,60 |
15 |
1,25 |
1,60 |
18 |
1,50 |
1,90 |
22 |
2,00 |
2,40 |
6.4 допускается. Для присоединения запорной арматуры и измерительных приборов к медному газопроводу следует предусматривать латунные переходные детали (рисунок 6). Опоры для крепления запорной и измерительной арматуры устанавливают с двух сторон от арматуры на расстоянии не более 0,8 м между ними. Расстояние от соединительной латунной детали до опоры медного газопровода составляет не более 0,1 м. Непосредственное присоединение медных труб к стальным, латунным, бронзовым деталям трубопроводной арматуры и измерительных приборов не рекомендуется.
6.5. Внутри зданий и сооружений допускается прокладка медных газопроводов в штрабе стены, прикрытой хорошо вентилируемыми щитами. Заполнение свободного пространства в штрабе, в которой проложен газопровод, не

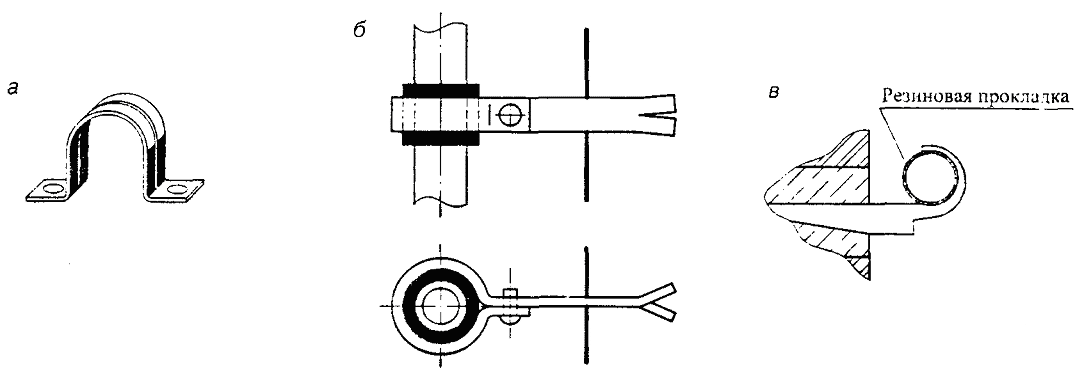

Рисунок 5 - Опоры для крепления медных газопроводов
а - из медной (латунной ленты); б - стальные с хомутом и резиновой прокладкой; в - стальные с резиновой прокладкой
Рисунок 6 - Присоединение запорной арматуры к медному газопроводу
6.6 При прокладке медных газопроводов предусматривают возможность компенсации тепловых удлинений и деформаций, которые могут возникнуть в результате оседания здания. Компенсация линейных удлинений медных газопроводов может быть выполнена путем соответствующей прокладки с использованием естественной самокомпенсации или путем установки компенсаторов. Компенсаторы могут быть в виде гнутых труб или в виде соединений из дуг и отводов.
Примеры правильной и неправильной прокладки газопровода показаны на рисунке 7.
6.7 Медные трубопроводы не рекомендуется подвешивать к другим трубопроводам и сами они тоже не могут быть опорой для других трубопроводов.
Номограммы расчета диаметра газопровода
Абсолютная шероховатость внутренней поверхности газопроводов принята: из стальных труб п = 0,01 см; из полиэтиленовых труб п = 0,0007 см.
Наружные диаметры и толщины стенок стальных и полиэтиленовых газопроводов, использованные при построении номограмм, приведены в таблице Б.1.
В номограммах приняты следующие условные обозначения:
буквенные:
- СТ108 - газопровод из стальных труб диаметром D = 108 мм;
- ПЭ110 - газопровод из полиэтиленовых труб диаметром D = 110 мм;
линейные:
- сплошная линия - для новых труб;
- штриховая линия «экс» - для труб после годичной эксплуатации с учетом увеличения эквивалентной абсолютной шероховатости до 0,02 см для стальных труб и увеличения диаметра до 5 % под воздействием внутреннего давления для полиэтиленовых труб;
- штриховая линия «экс 10» - для стальных труб после 10-летней эксплуатации с учетом увеличения эквивалентной абсолютной шероховатости до 0,1 см.
Таблица Б.1
Газопроводы из стальных труб низкого, среднего и высокого давления |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
Диаметр D, мм |
32 |
38 |
45 |
57 |
76 |
89 |
108 |
133 |
159 |
194 |
219 |
273 |
325 |
375 |
426 |
530 |
630 |
|||||||||||||||||||||||||||||||||||||
Толщина стенки D, мм |
2,5 |
2,5 |
2,5 |
3,0 |
3,0 |
3,5 |
5,0 |
5,5 |
5,5 |
6,0 |
7,0 |
9,0 |
5,0 |
6,0 |
6,0 |
6,0 |
6,0 |
|||||||||||||||||||||||||||||||||||||
Газопроводы из полиэтиленовых труб низкого и среднего давления (SDR11 £ 63 мм и SDR 17,6 ³75 мм) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
Диаметр D, мм |
32 |
40 |
50 |
63 |
75 |
90 |
110 |
125 |
140 |
160 |
180 |
200 |
225 |
|||||||||||||||||||||||||||||||||||||||||
Толщина стенки D, мм |
3,0 |
3,7 |
4,6 |
5,8 |
4,3 |
5,2 |
6,3 |
7,1 |
8,0 |
9,1 |
10,3 |
11,4 |
12,8 |
|||||||||||||||||||||||||||||||||||||||||
Газопроводы из полиэтиленовых труб высокого давления (SDR11) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
Диаметр D, мм |
32 |
40 |
50 |
63 |
75 |
90 |
110 |
125 |
140 |
160 |
180 |
200 |
225 |
- |
||||||||||||||||||||||||||||||||||||||||
Толщина стенки D, мм |
3,0 |
3,7 |
4,6 |
5,8 |
6,8 |
8,2 |
10,0 |
11,4 |
12,7 |
14,6 |
16,4 |
18,2 |
20,5 |
- |
||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||

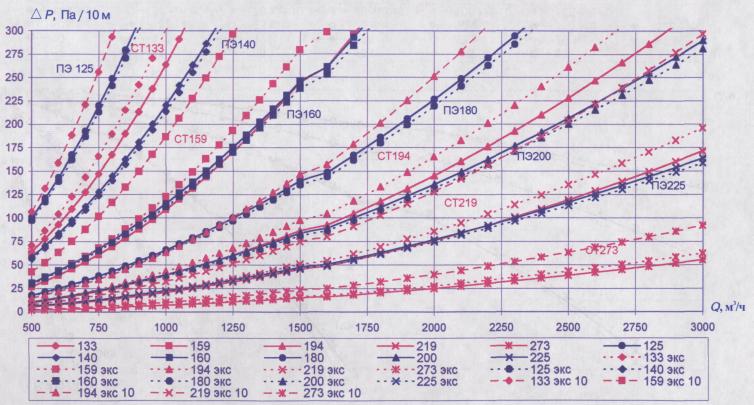

Удельные потери давления для стальных и полиэтиленовых труб (новых и бывших в эксплуатации) низкого давления (Q 500 - 3000 м3/ч, r = 0,73 кг/м3, n = 1,4 ´ 10-6 м2/с)
