7 Оптимум реверберации
Основным, хотя и не единственным, критерием акустических качеств помещения является частотная характеристика стандартного времени реверберации (времени, в течение которого средний уровень звукового давления в помещении снижается на 60 дБ после выключения источника звука). В дальнейшем термин «время реверберации» подразумевает стандартное.
Обеспечение акустического комфорта предполагает архитектурные решения, создающие условия для расчетного ожидаемого времени реверберации в пределах рекомендуемых нормами частотных характеристик оптимума (ЧХО) установленных в зависимости от функционального назначения помещения и его воздушного объема.
Расчет рекомендуемых пределов ЧХО выполняется для частот 125, 250, 500, 1000, 2000 и 4000 Гц по формулам
; (7.1)
, (7.2)
где и – верхний и нижний пределы ЧХО, с, для частоты , Гц;
– оптимум реверберации, с, для частоты 500 Гц, рассчитываемый по формуле
, (7.3)
где и – коэффициенты, принимаемые по таблице 7.1; и – коэффициенты масштабирования ЧХО, принимаемые по графикам рис. 7.1 в зависимости от назначения помещения (табл. 7.1).

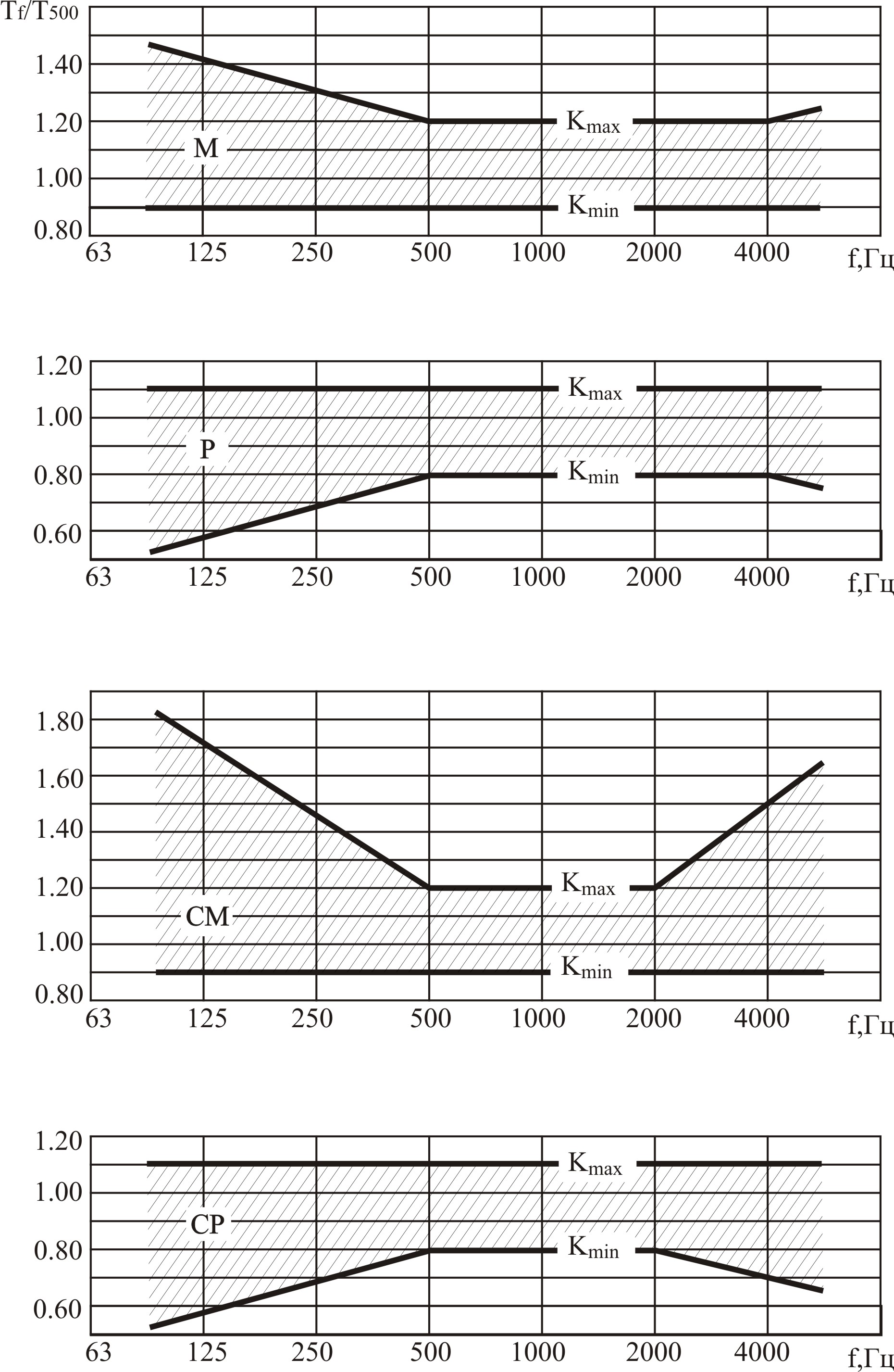

М – для музыкальных залов; Р – для речевых залов; СМ – для музыкальных студий; СР – для речевых студий
Рисунок 7.1 – Масштабирование оптимума реверберации по частотам
Графики рис. 7.1 построены по рекомендуемым в [3], [5]-[7] значениям с учетом допускаемый отклонений расчетного времени реверберации от оптимума ±10%.
Таблица 7.1 – Параметры оптимумов реверберации
№ п/п |
Назначение помещения |
Ссылки |
Коэффициенты формулы (7.3) |
ЧХО рис. 7.1 |
|
|
|
||||
1 |
2 |
3 |
4 |
5 |
6 |
1 |
Органная и хоровая музыка, оратории |
[1] |
0,59 |
-0,18 |
М |
2 |
Симфоническая музыка |
-«- |
0,45 |
-0,03 |
М |
3 |
Оперная, камерная, сольная музыка |
-«- |
0,37 |
0,07 |
М |
4 |
Залы многоцелевого назначения, музыкально-драматические театры |
-«- |
0,31 |
0,10 |
М |
5 |
Лекционные залы, залы заседаний, драматические театры |
-«- |
0,28 |
0,02 |
Р |
6 |
Многоцелевые залы, оборудованные системами звукоусиления |
[2] |
0,25 |
0,15 |
М |
7 |
Универсальные залы с кинопоказом |
-«- |
0,34 |
0 |
Р |
8 |
Кинотеатры с многоканальным звуковоспроизведением (Dolby Surround) |
[3] |
0,40 |
-0,65 |
Р |
9 |
Залы судов, залы собраний |
[4] |
0,37 |
-0,14 |
Р |
10 |
Учебные аудитории (кроме музыкальных). Групповые детских садов |
-«- |
0,32 |
-0,17 |
Р |
11 |
Репетиционные аудитории музыкальных учебных заведений |
-«- |
0,37 |
-0,14 |
М |
12 |
Помещения с воспроизведением малых музыкальных форм (рестораны, варьете, кафе и т.п.) |
-«- |
0,31 |
0,10 |
М |
13 |
Помещения для использования только электроакустической музыки (дискотеки, танцзалы и т.п.) |
-«- |
0,32 |
-0,17 |
М |
14 |
Спортзалы без зрителей объемом 400≤V<2000 м3 |
[5] |
0,14 |
0,94 |
Р |
15 |
То же объемом 2000≤V<10000 м3 |
-«- |
0,43 |
-0,02 |
Р |
16 |
Спортзалы игровых видов спорта со зрителями объемом V≥10000 м3 |
-«- |
0,46 |
-0,14 |
Р |
17 |
Залы для видов спорта, требующих музыкального сопровождения со зрителями объемом V≥10000 м3 |
-«- |
0,46 |
-0,14 |
М |
Продолжение таблица 7.1
1 |
2 |
3 |
4 |
5 |
6 |
18 |
Залы плавательных бассейнов со зрителями V≥10000 м3 |
-«- |
0,37 |
0,07 |
Р |
19 |
Радио- телестудии для концертных программ |
[3] |
0,50 |
0,10 |
СМ |
20 |
То же для малых музыкальных форм |
-«- |
0,45 |
0,30 |
СМ |
21 |
То же для речевых программ |
-«- |
0,40 |
0,40 |
СР |
22 |
Концертные студии звукозаписи 1500≤V≤3000 м3 |
[6] |
0,22 |
-0,03 |
СМ |
23 |
Малые музыкальные студии звукозаписи 200≤V≤500 м3 |
-«- |
0,21 |
-0,10 |
СМ |
24 |
Речевые студии звукозаписи, дикторские, комментаторские и т.п. |
-«- |
0,19 |
-0,14 |
СР |
