Iст max расч Iст max
7. Находим номинальную величину тока на входе стабилизатора
Iвх = Iст + IН.
Максимальный ток на входе стабилизатора равен
Iвх max = Iст max расч + IН (1 + с/100)
8. Определяем коэффициент полезного действия стабилизатора
= Uвых IН/ Uвх Iвх.
При использовании термокомпенсирующих диодов (рис. 2.2, в) все расчетные соотношения, приведенные выше, остаются в силе, однако вместо rст следует подставлять значение rст + rд.пр где rд.пр — сумма дифференциальных сопротивлений термокомпенсирующих диодов, а вместо Uст использовать суммарное напряжение Uст + Uпр (Uпр — сумма прямых напряжений диодов, включенных в прямом направлении).
Расчет двухкаскадного стабилизатора (рис. 2.2, 6) производится по формулам для однотактной схемы с учетом того, что выходное напряжение первого каскада является входным напряжением второго каскада, а общий коэффициент стабилизации равен произведению коэффициентов стабилизации каждого каскада Кст обощ = Кст1 Кст2 .
2.2. Практическое задание
Рассчитать схему однокаскадного параметрического стабилизатора (рис. 2.2, а), если известны следующие параметры: номинальное значение выходного напряжения Uвых = 11В; номинальный ток нагрузки IН = 5мА; допустимые относительные отклонения напряжения на входе стабилизатора от номинального в сторону увеличения и уменьшения авх = bвх = 5%; допустимые относительные отклонения напряжения на выходе стабилизатора от номинального в сторону увеличения и уменьшения авых = bвых = 5%; допустимые относительное отклонения тока нагрузки от номинального в сторону увеличения и уменьшения с = d = 5%.

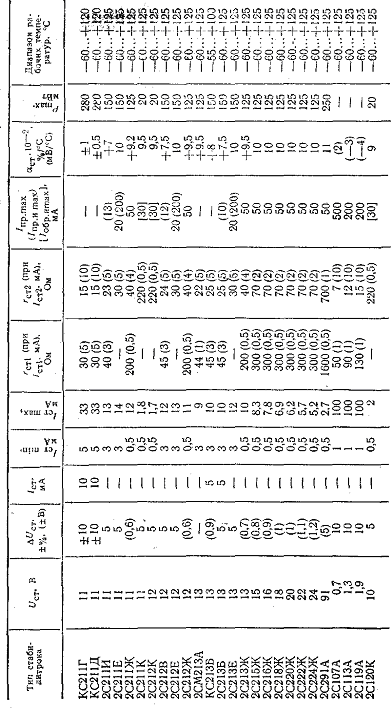

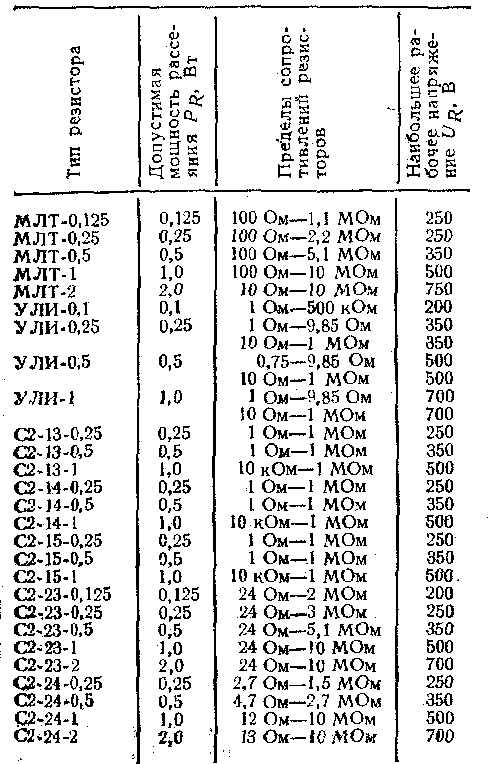

Таблица 2.1
Основные параметры некоторых постоянных непроволочных резисторов
Практическое занятие №3
ПОЛУПРОВОДНИКОВЫЕ ДИОДЫ
Цель занятия. Изучение принципа работы полупроводниковых диодов, расчет простейших схемы на основе полупроводниковых диодов.
3.1. Теоретические сведения
3.1.1. Определение и вольт-амперная характеристика
полупроводниковых диодов
Полупроводниковый диод (рис. 3.1, а) представляет собой полупроводниковый прибор с одним неуправляемым электронно-дырочным переходом. Одна из областей полупроводникового диода, имеющая большую концентрацию основных носителей, называют эмиттером, а вторая, имеющая меньшую концентрацию основных носителей, — базой. Область, имеющая большую концентрацию основных носителей, обозначается либо р+ , либо n+. На рис.3.1, а большую концентрацию имеет р-область электронно-дырочного перехода.
а) б)

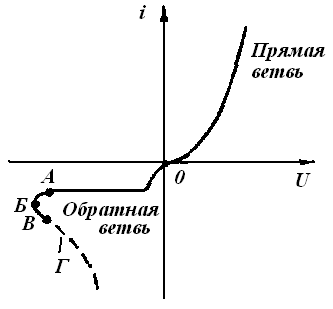

Рис.3.1. Полупроводниковый диод: а) схематическое изображение конструкции; б) вольт-амперная характеристик
Основной характеристикой полупроводникового диода является вольт-амперная (рис.3.1,б), под которой понимается зависимость тока, протекающего через диод, от напряжения, приложенного между его выводами, при постоянной температуре. Выражение, описывающее их вольт-амперную характеристику, имеет следующий вид:
i= I0 {ехр [ е(U-iR) /kТ] —1}
где I0 — обратный ток насыщения р—n перехода (этот ток обусловлен перемещением через р—n переход всех неосновных носителей); (U-iR) —падение напряжения на р—n переходе; k — постоянная Больцмана; Т — температура; е — заряд электрона; R — сопротивление р—n перехода.
При комнатной температуре е/kТ = 40 В-1. Поэтому выражение для вольт-амперной характеристики можно представить в следующем виде:
i= I0 {ехр [ 40(U-iR)] —1}.
