Н азначение: Обеспечивает одновременное заполнение раствором геля 4-х сборных кювет.
Технические характеристики:
Максимальные наружные размеры кювет, мм
|
175х80
|
Толщина пластины геля, мм
|
не более 3
|
Габаритные размеры, мм
|
185х65х120
|
Вес, кг
|
1,5
|

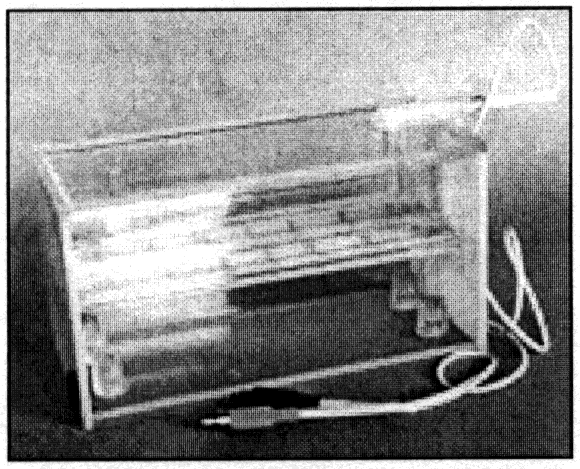

4.3.2 Камера электрофоретическая
Н азначение: Предназначена для проведения электрофореза макромолекул в двух пластинах геля одновременно.
Обеспечивает:
• установку кювет между двумя электродами и создание электрического контакта пластин геля с электродами при заполнении камеры буфером;
• возможность одновременного анализа 9-ти проб в одной пластине геля;
• установку 2-х кювет с гелем одновременно.
Технические характеристики
Размер кюветы, мм
|
180х80х7
|
Размер пластин, мм
|
180х80х3
|
Габаритные размеры камеры, мм
|
225х100х125
|

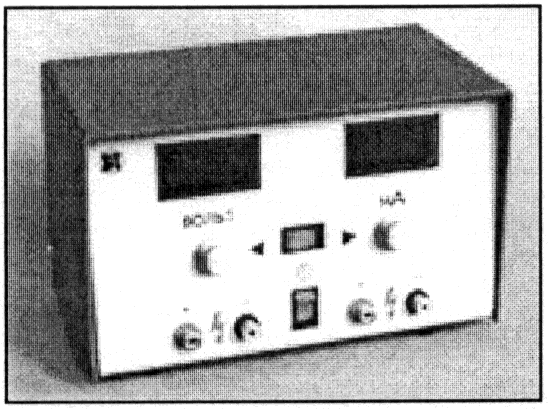

4.3.3 Источник питания
Н азначение:
Предназначен для питания постоянным током электрофоретических камер для электрофореза белков и нуклеиновых кислот в пластинах геля.
Режимы работы
Обеспечивает два режима работы; режим стабилизации напряжения и режим стабилизации тока.
В режиме стабилизации напряжения источник питания обеспечивает плавную установку выходного напряжения в диапазоне от 50 до 300 В при токе не более 300 мА. В режиме стабилизации тока обеспечивает плавную установку выходного тока в диапазоне от 50 до 300 mA.
4.4 Комплект приборов для проведения микрогельэлектрофореза (№2)
В состав комплекта входят:
• бокс для формирования пластин геля для микрогельэлектрофореза;
• камера электрофоретическая для микрогельэлектрофореза;
• источник питания.
4.4.1 Бокс для формирования пластин геля для микрогельэлектро-
фореза
Назначение:
Обеспечивает одновременное заполнение раствором геля 7-ми сборных кювет.
Технические характеристики
Максимальные наружные размеры кювет, мм
|
89х64
|
Толщина пластины геля, мм
|
1
|
Габаритные размеры, мм
|
100х65х105
|
Вес, кг
|
1,5
|
4.4.2 Камера электрофоретическая для микроэлектрофореза
Назначение:
Предназначена для проведения разделения образцов в одной вертикальной пластине геля.
Обеспечивает:
• установку кюветы между двумя электродами и создание электрического контакта пластин геля с электродами при заполнении камеры буфером;
• возможность одновременного анализа до 24 проб в одной пластине геля
-
Размер кюветы, мм
175х80
Толщина пластины геля, мм
не более 3
Габаритные размеры, мм
185х65х120
Вес, кг
0,35
