2.3 Выполнить табуляцию функции на отрезке от a до b
1 Задать границы отрезка а:=0, в:=4;
2 Задать количество точек: n:=10

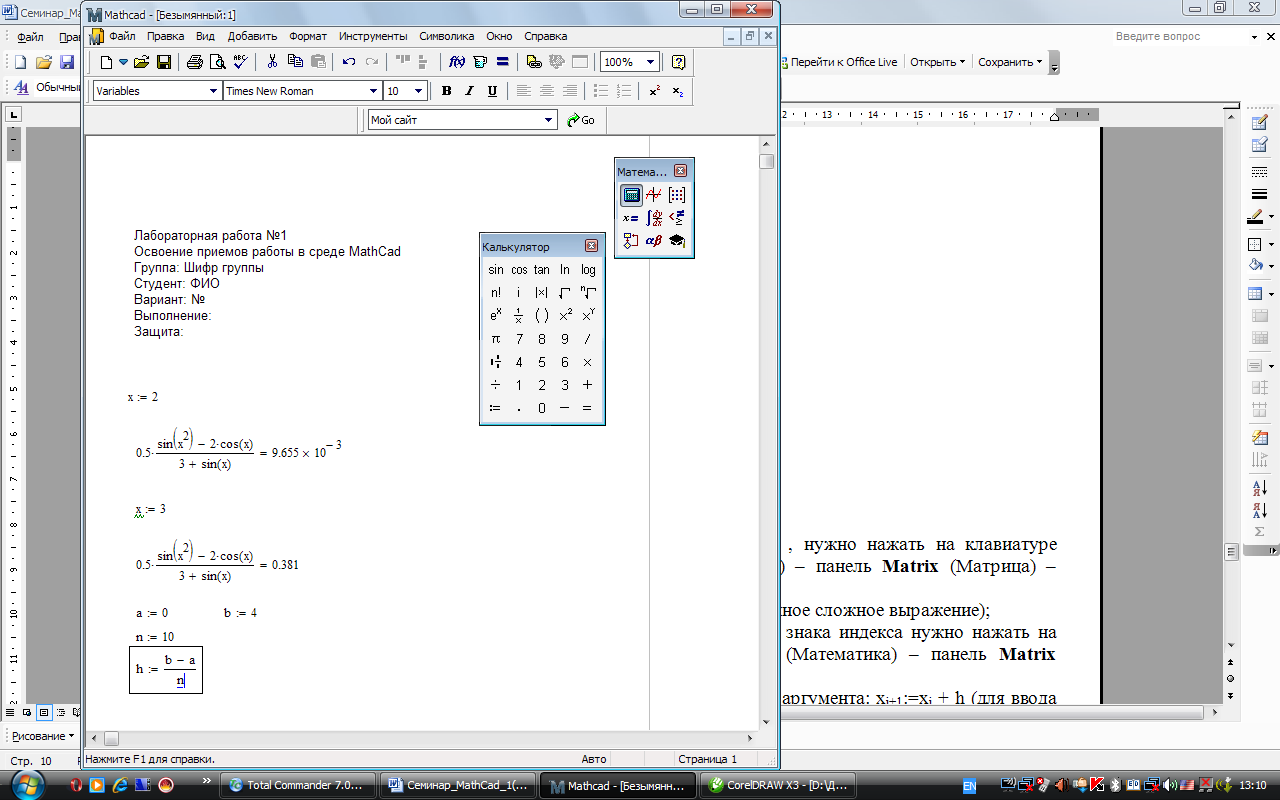

3 Вычислить величину шага:
4 Записать выражение для дискретного аргумента i:=1..10 (переменная диапазон)
Чтобы получить знак переменной диапазон .. :
1) нажать на клавиатуре клавишу <;>

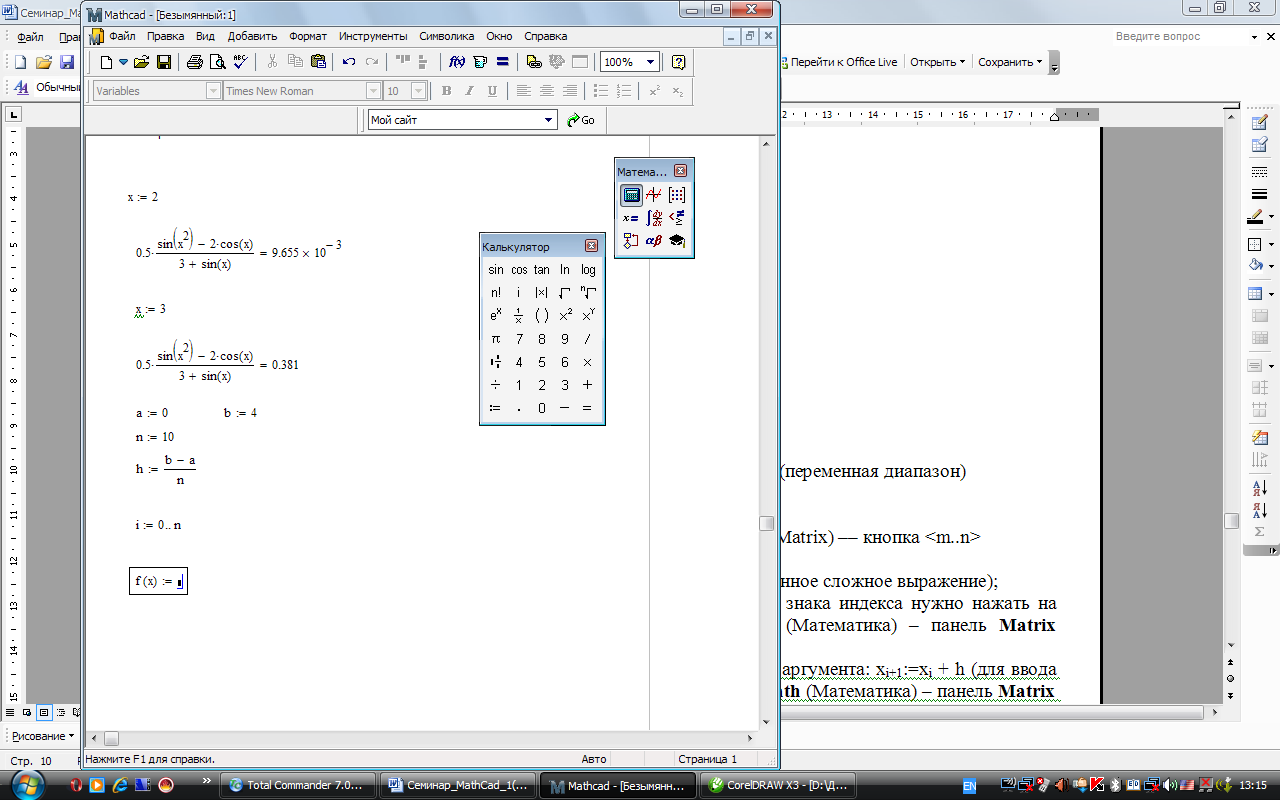

2) Математика (Math) выбрать панель Матрица (Matrix) –– кнопка <m..n>

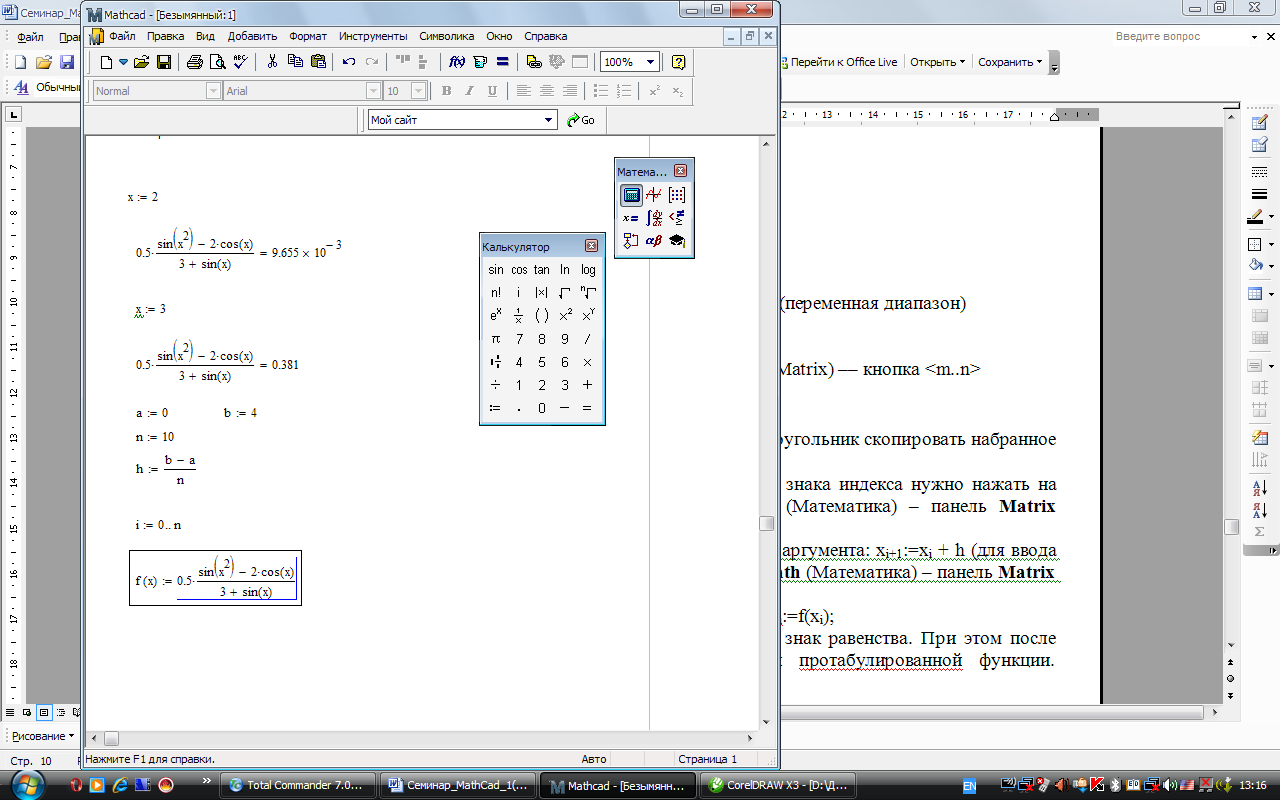

4 Описать заданную функцию В черный прямоугольник скопировать набранное сложное выражение:
5 Задать начальное значение аргумента: х0:=а
Для ввода знака индекса:
1) нажать на клавиатуре клавишу <[>;
2) Математика (Math) выбрать панель Матрица (Matrix) –– кнопка <xn>).
6 Записать выражение для расчета последующего значения аргумента: xi+1:=xi + h
7 Записать все рассчитанные значения функции в вектор: yi:=f(xi)
8 Вывести вычисленные значения аргумента и вектора на экран: xi и набрать знак равенства. При этом после знака равенства на экране появится таблица значений протабулированной функции. Аналогично вывести значения функции, написав yi=.
2.4 Построить график протабулированной функции
Для построение прямоугольных графиков необходимо выполнить следующие операции:
Определить выражение, для которых должны быть построены графики.
Установить маркер в рабочем поле документа, которая будет соответствовать левому верхнему углу графика и создать область графика. Область графика можно создать тремя способами:
а) одновременно нажать клавиши <Shift>+<@>;

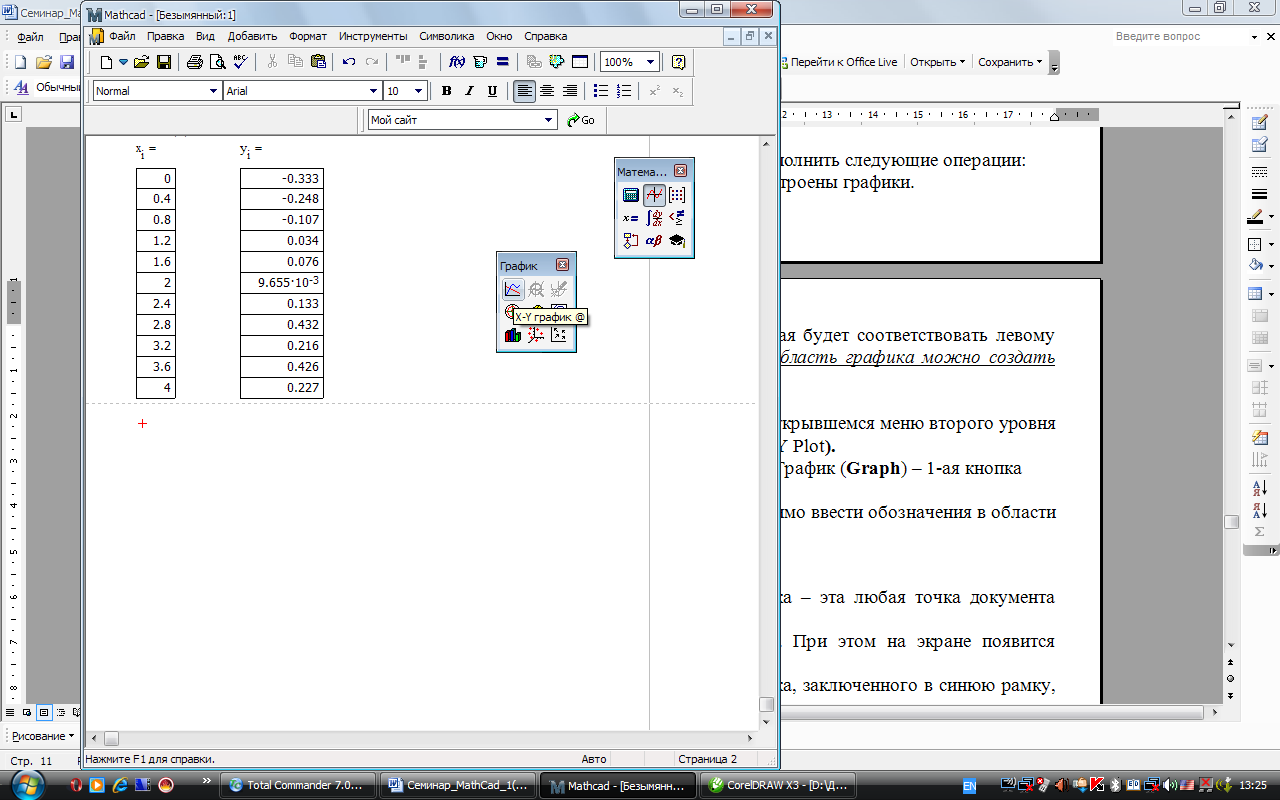

б) в главном меню выбрать пункт Вставка (Insert) в открывшемся меню второго уровня выбрать пункт График (Graphics), далее Х-У График (X-Y Plot).

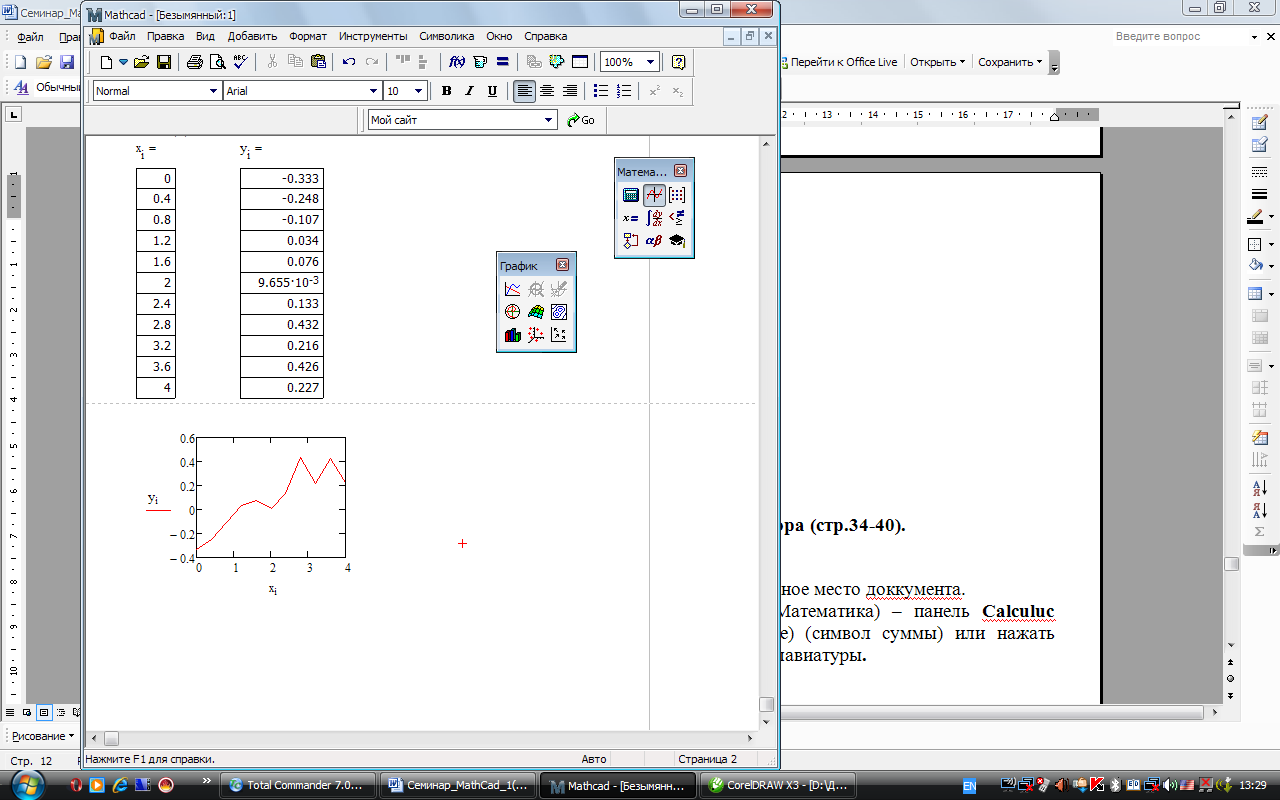

в) панель инструментов Математика (Math) – панель График (Graph) – 1-ая кнопка
3. На экране появится графическая область, куда необходимо ввести обозначения в области графика и нажать клавишу <Enter>:
Построим график для нашего выражения. Для этого:
Определяем положения левого верхнего угла графика – эта любая точка документа ниже выполняемых операций.

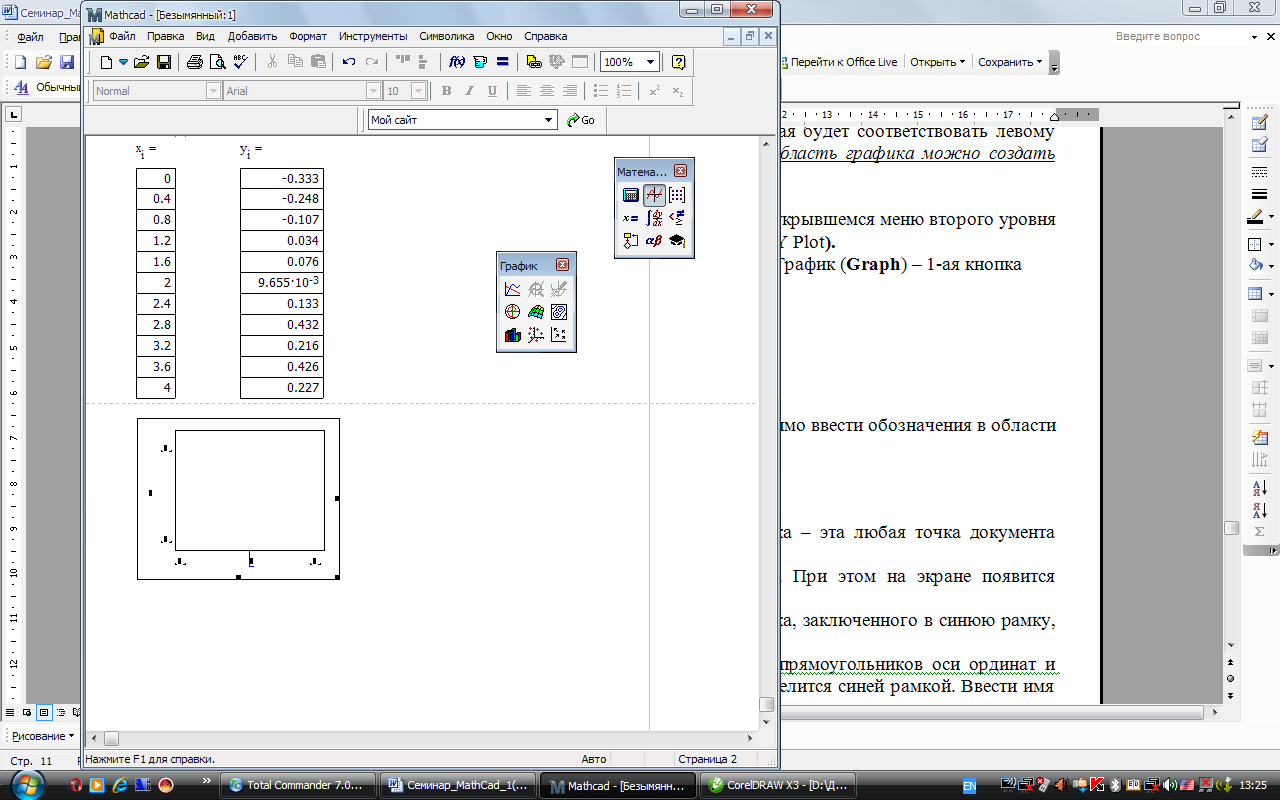

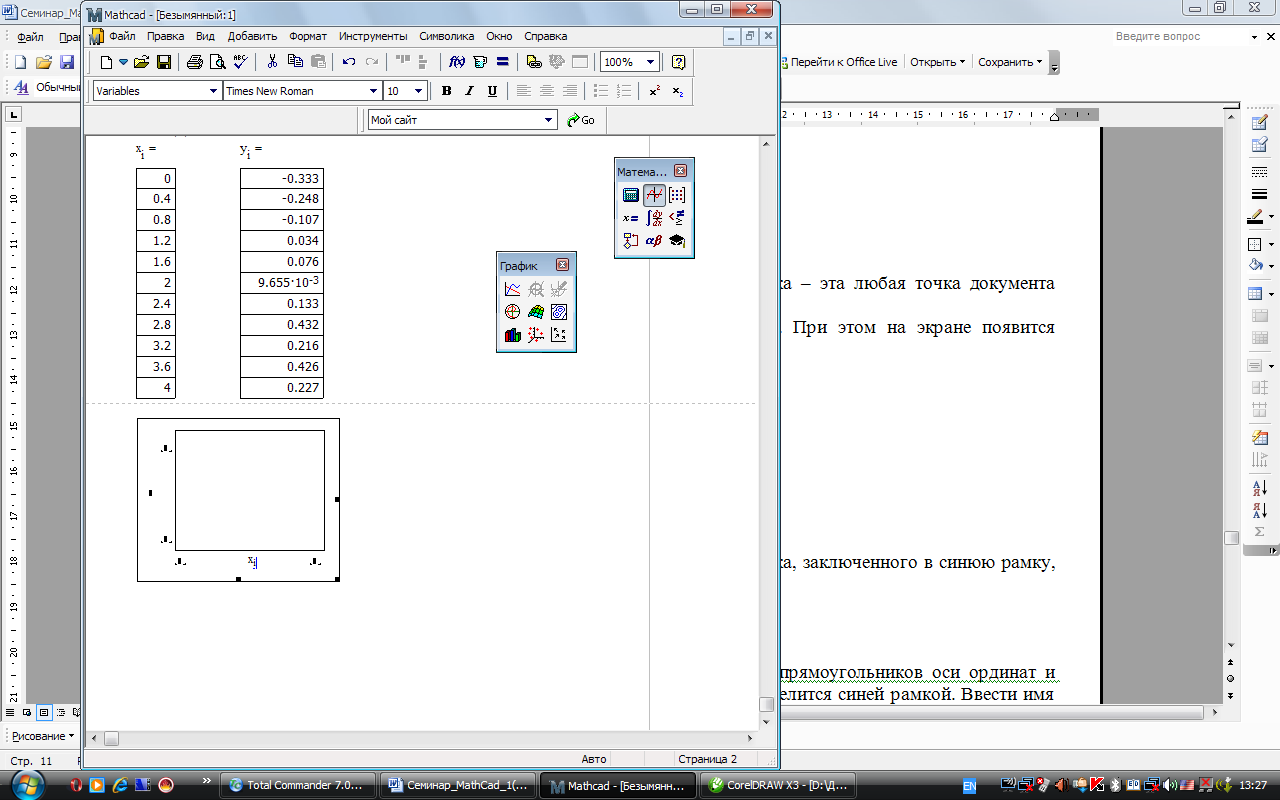

Создаем область графика любым из трех способов. При этом на экране появится изображение:

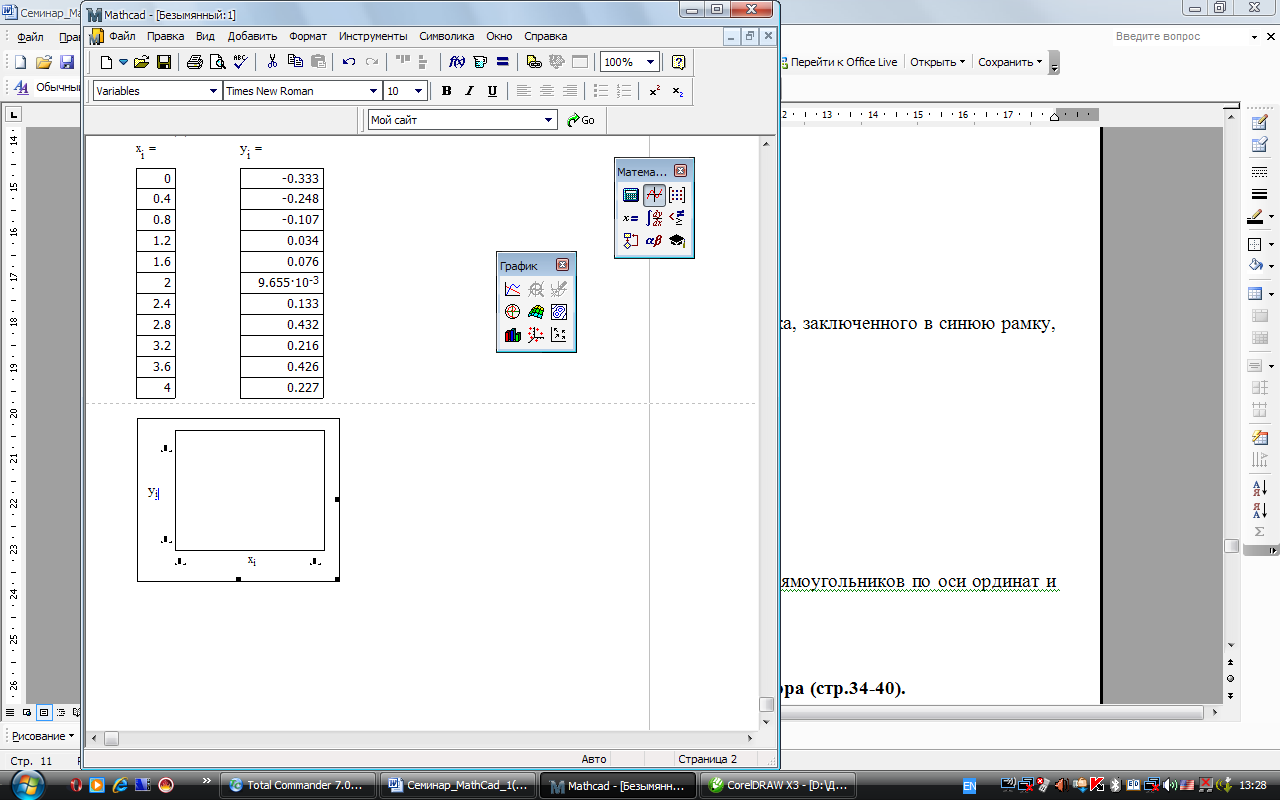

В центре оси абсцисс на месте черного прямоугольника, заключенного в синюю рамку, ввести имя аргумента xi
Установить указатель мыши на средний из черных прямоугольников по оси ординат и ввести имя вектора yi.
Нажать клавишу <Enter>
2.5 Вычислить сумму и произведение результирующего вектора
Вычисление суммы
Установить курсор ввода (знак + красного цвета) в нужное место документа.

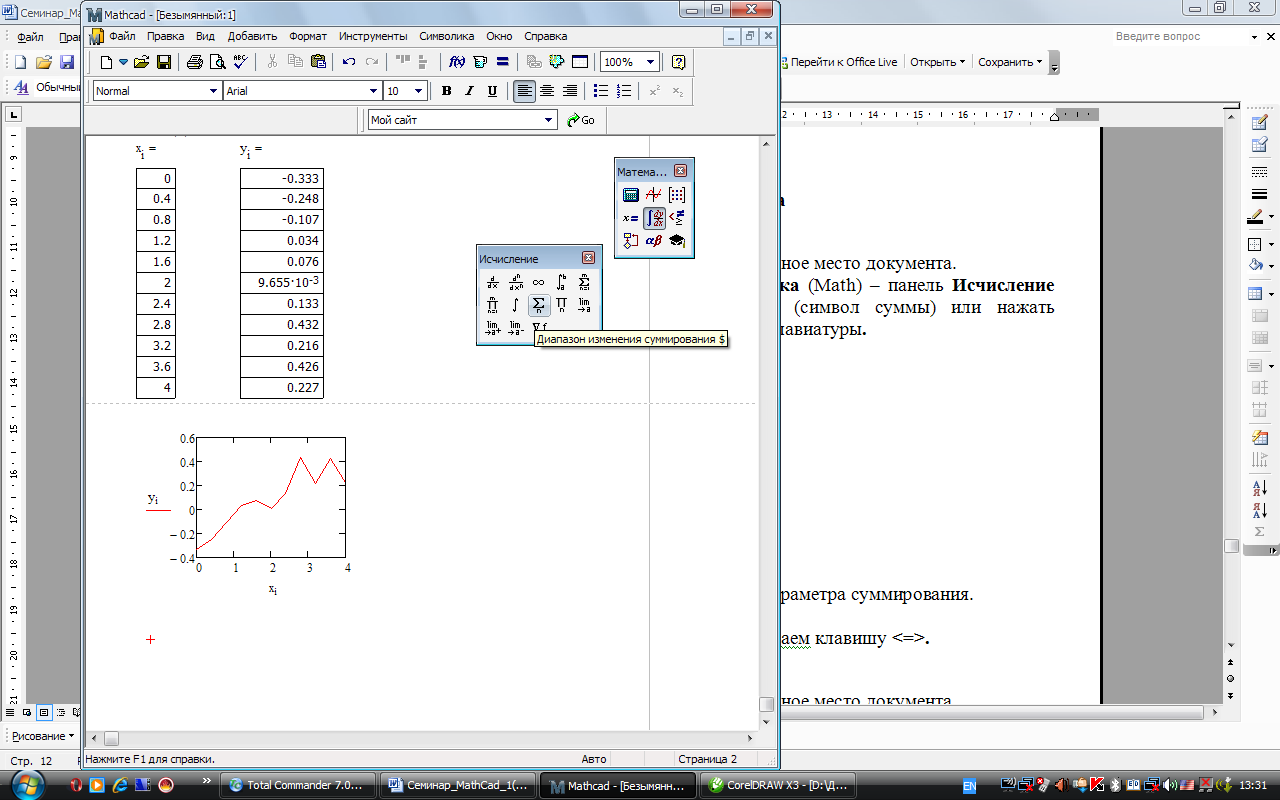

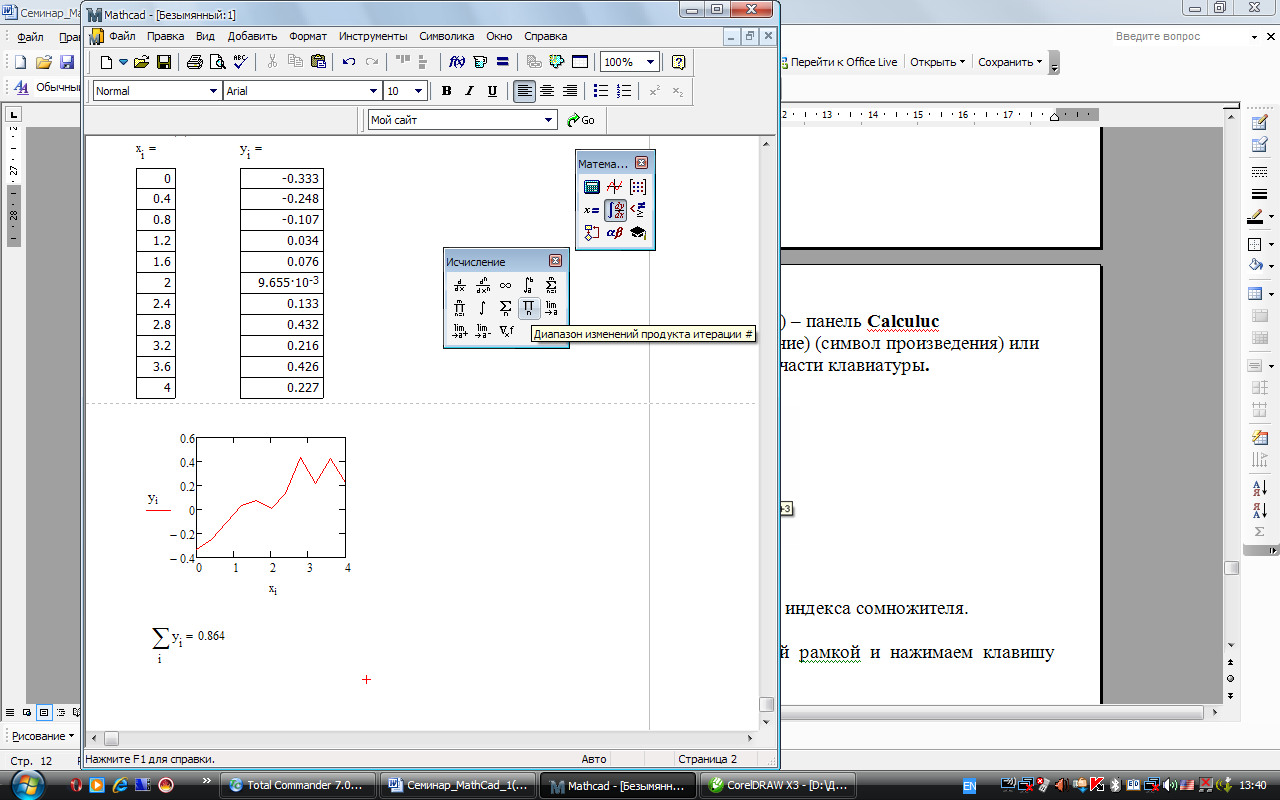

Ввести знак суммы: панель инструментов Математика (Math) – панель Исчисление (Calculus) – кнопка Суммирование (Summation) (символ суммы) или нажать комбинацию клавиш <Shift>+<4> на основной части клавиатуры.

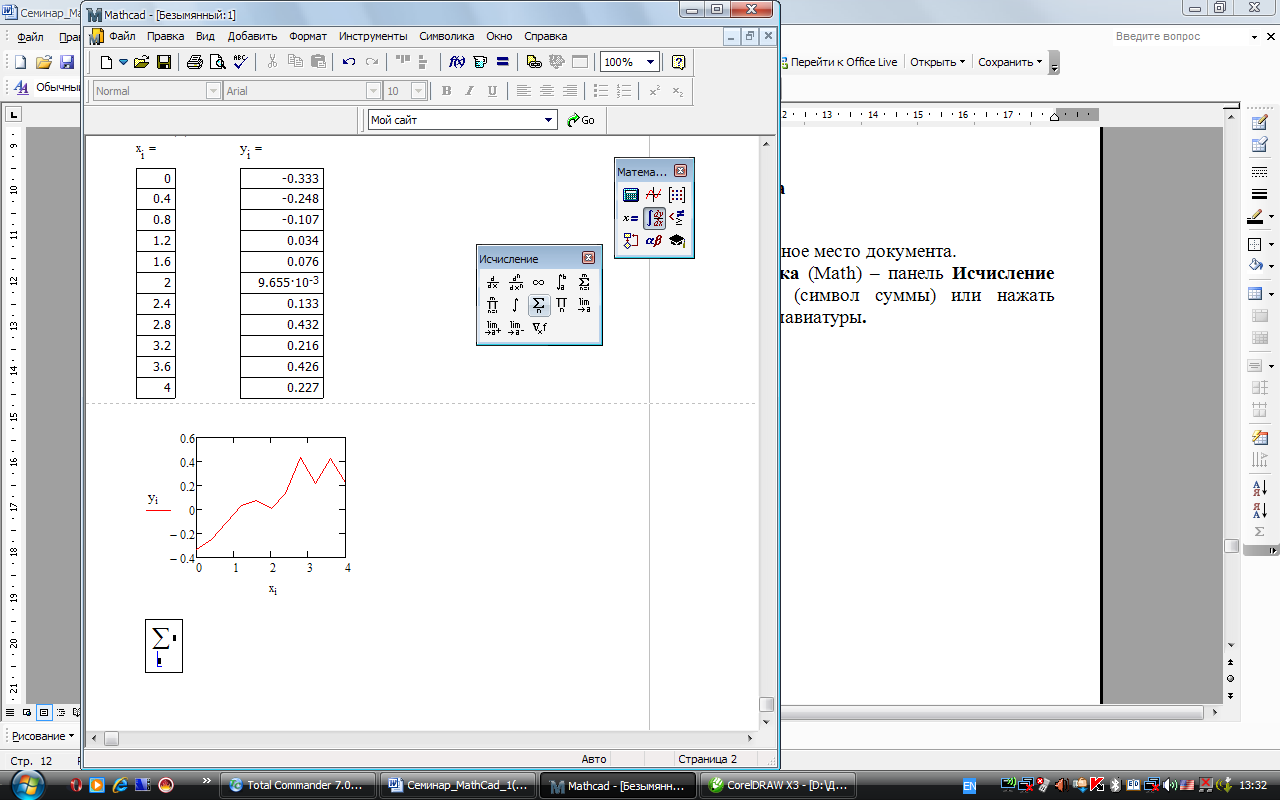

На экране появится надпись:
Ввести выражение для суммируемой функции, т.е yi,

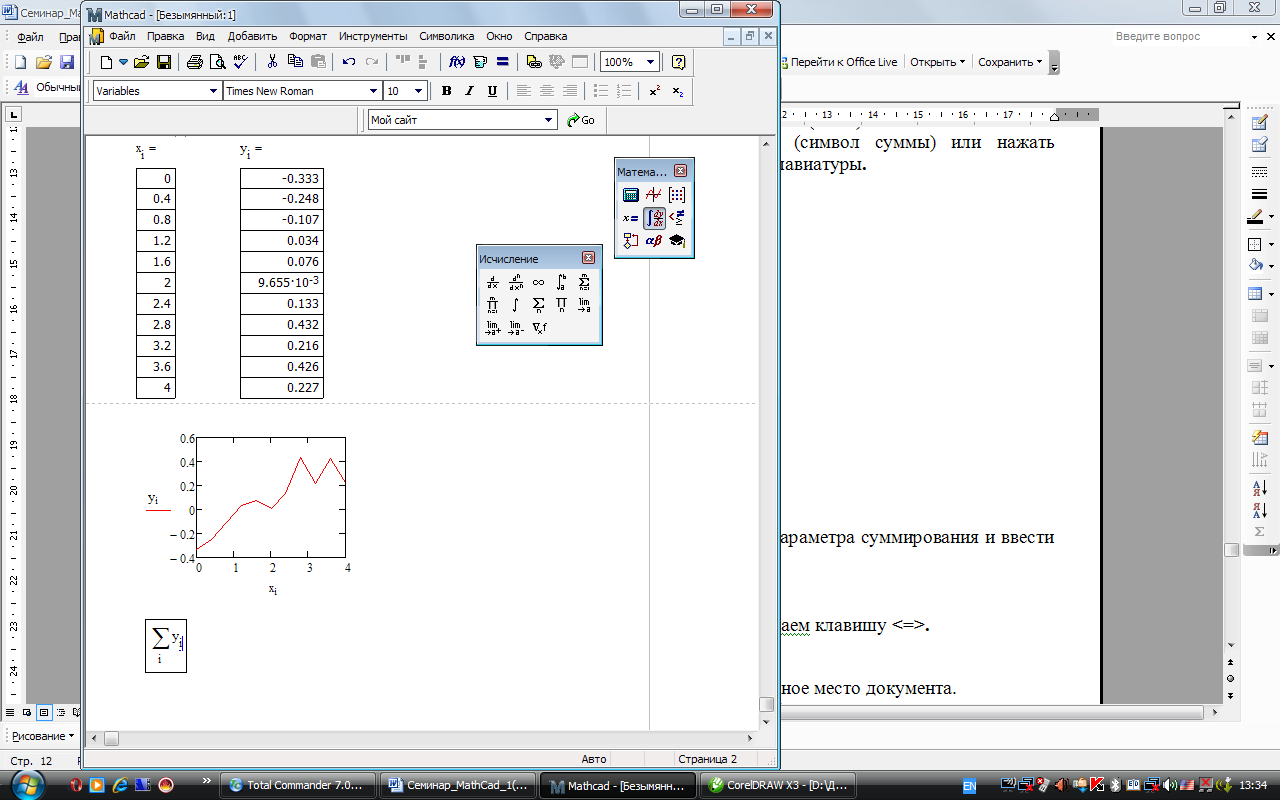

Нажать клавишу <Tab> или щелчок мыши, чтобы перейти к указателю параметра суммирования и ввести параметр суммирования i:

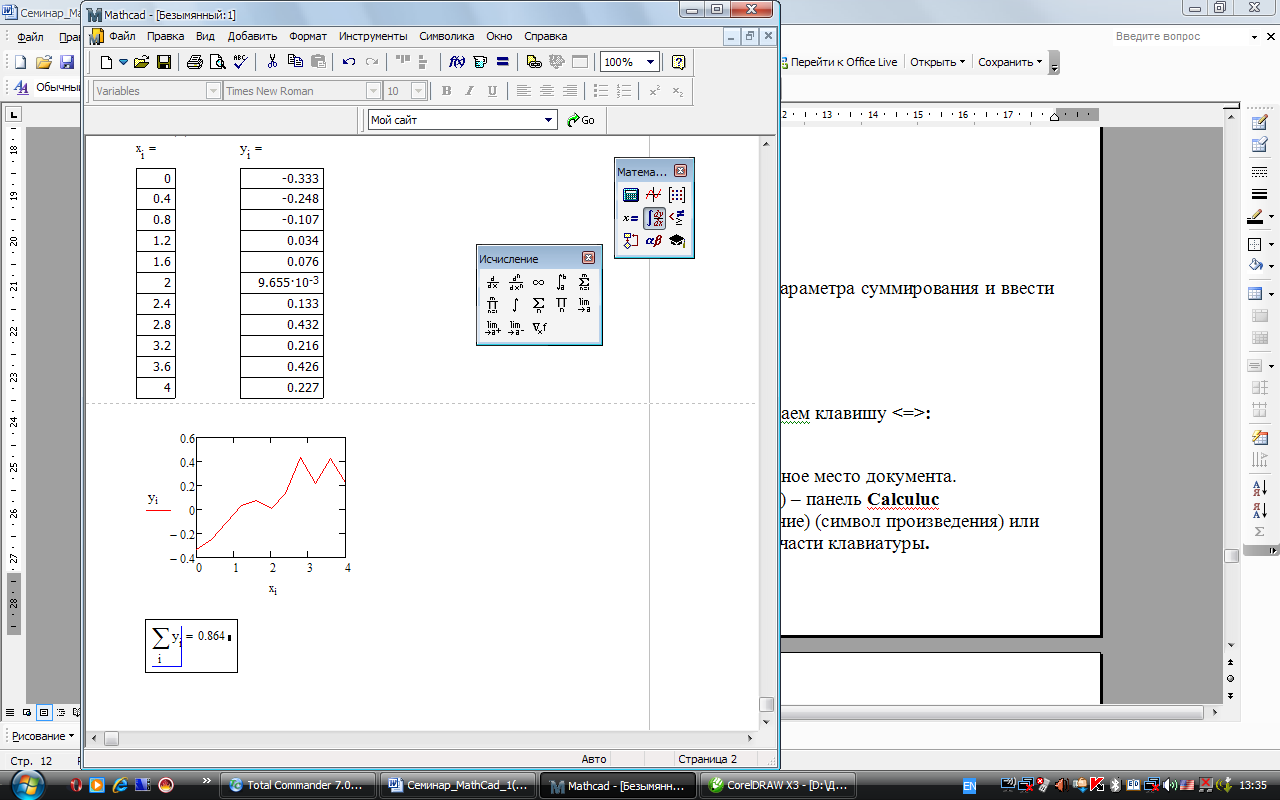

Обвести набранное выражение линиями ввода и нажать клавишу <=>:
Вычисление произведения
Установить курсор ввода (знак + красного цвета) в нужное место документа.

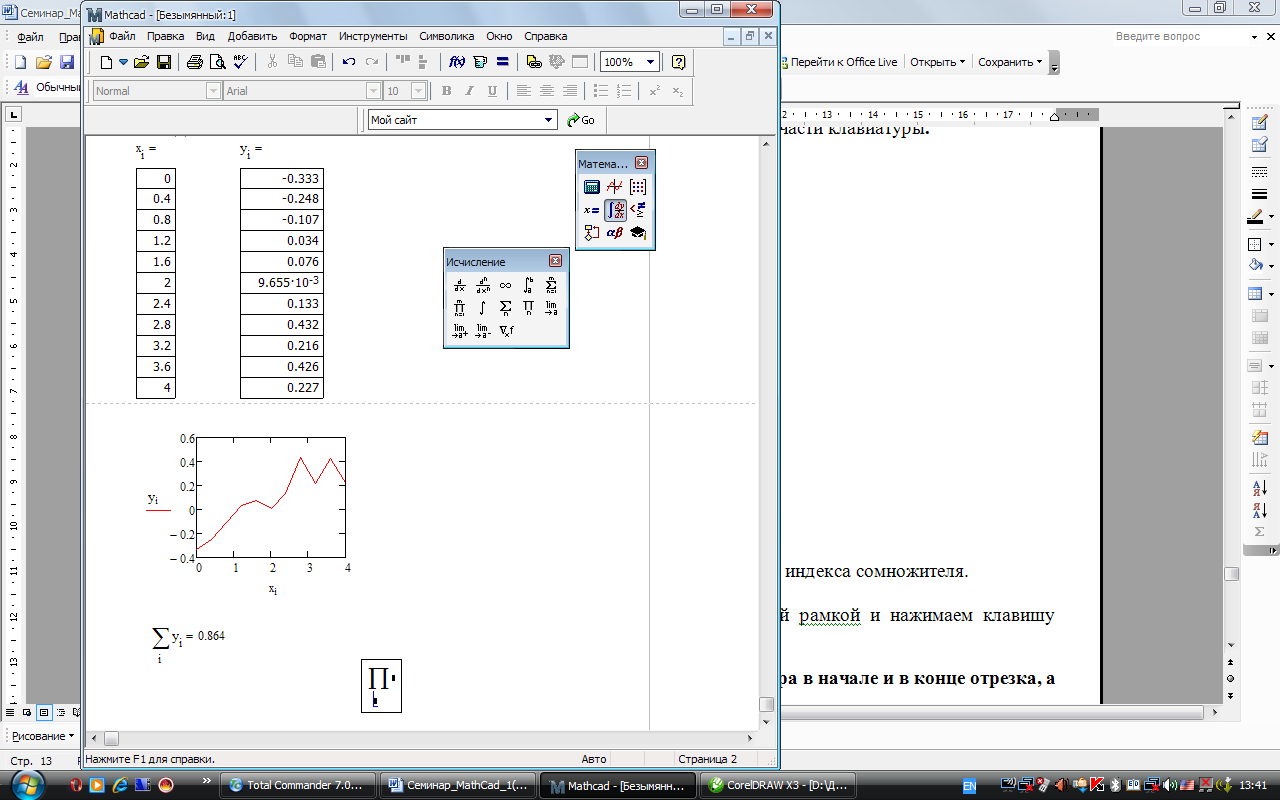

панель инструментов инструментов Math (Математика) – панель Calculuc (Вычисления) – кнопка Interated product (Произведение) (символ произведения) или нажать комбинацию клавиш <Shift>+<3> на основной части клавиатуры.
На экране появится надпись:
Вводим выражение для сомножителя, т.е yi,

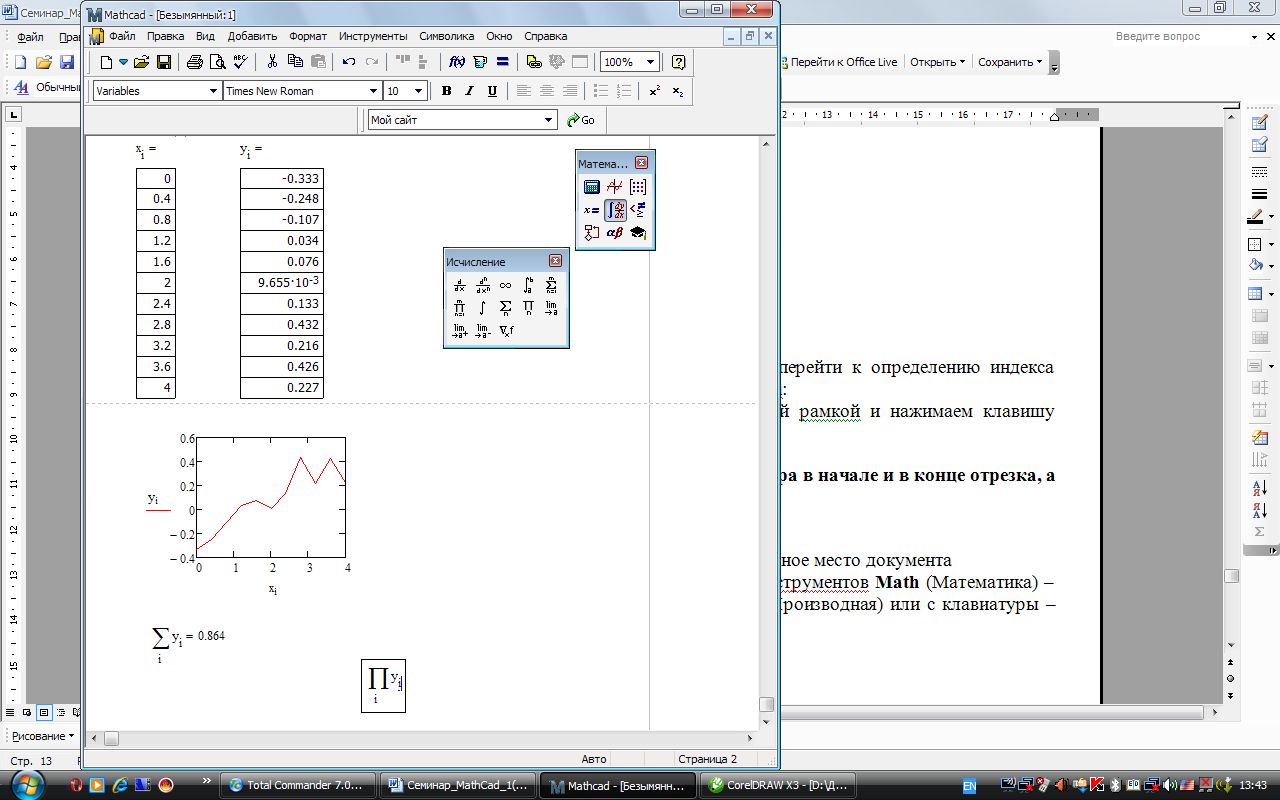

Нажать клавишу <Tab> или щелчок мыши, чтобы перейти к определению индекса сомножителя и ввести параметр индекса сомножителя i:

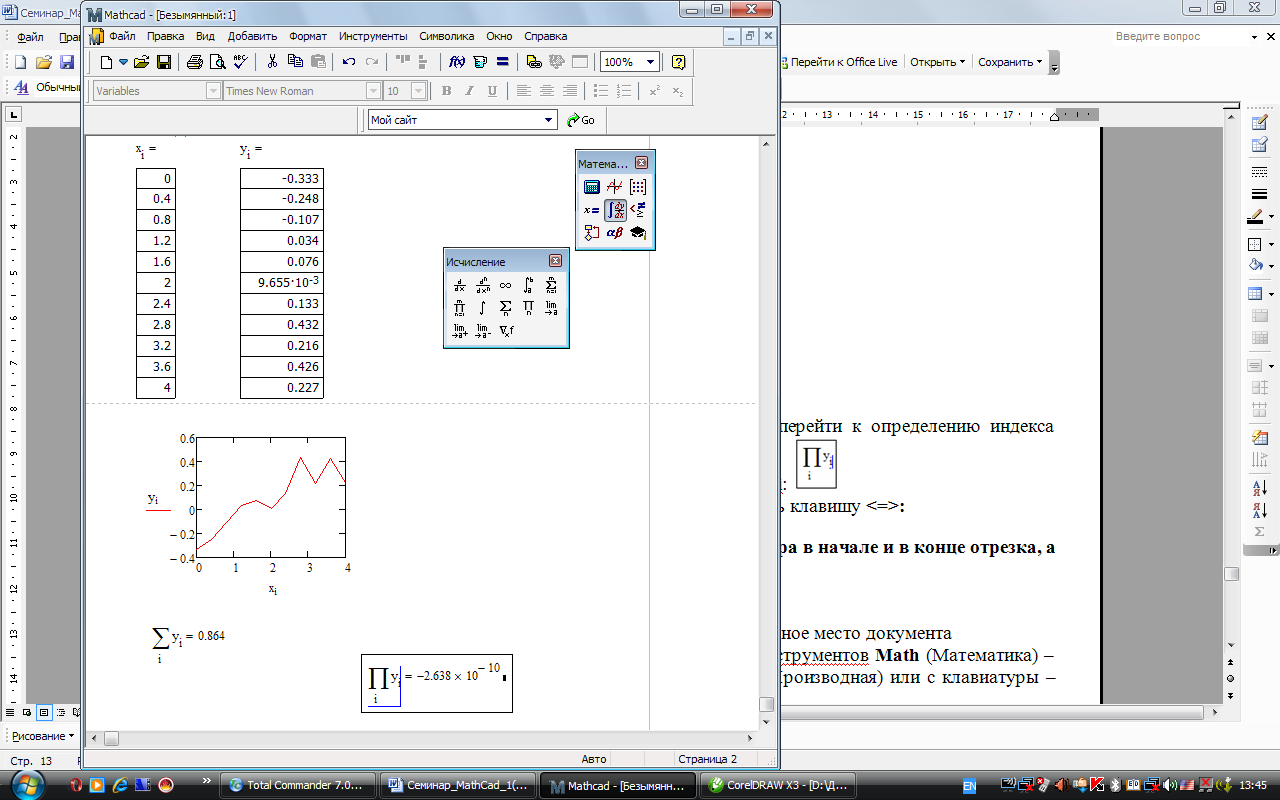

Обвести набранное выражение линиями ввода и нажать клавишу <=>:
