3.3.2 Принцип работы преобразователя

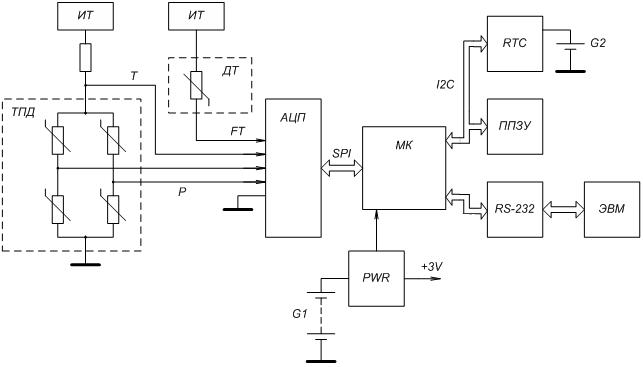

Структурная схема преобразователя приведена на рисунке 2,
Рисунок 2 - Структурная схема АМТ.
где обозначено:
АЦП – аналого-цифровой преобразователь;
МК – микроконтроллер;
PWR – стабилизатор питания;
RTС – таймер реального времени;
ППЗУ – энергонезависимая FLASH-память;
RS-232 – RS-232 интерфейс;
ТПД – тензометрический преобразователь давления;
ДТ – выносной малоинерционный датчик температуры;
ИТ – источник тока;
G1 – батарея питания;
G2 – литиевый элемент питания;
Прибор содержит чувствительный элемент в виде интегрально тензометрического преобразователя давления (ТПД), включенного в цепь источника тока, состоящего из управляемого источника опорного напряжения и операционного усилителя. Выходной сигнал с ТПД в виде напряжения поступает на один из входов многоканального интегрирующего АЦП. Ко второму входу АЦП подключен вход измерительной цепи, формирующий напряжение, пропорциональное температуре ТПД, что позволяет в дальнейшем программным путем корректировать температурную погрешность ТПД. Третий вход АЦП подключен к выходу измерительной цепи выносного датчика температуры (ДТ).
В режиме работы, согласно заданной программе измерений, АЦП, управляемый по шине SPI микроконтроллером, производит последовательно измерение значения выносного малоинерционного датчика температуры, затем измеряется давление по основному каналу и температура по дополнительному каналу датчика давления. Схема осуществляет преобразование давления и температуры в цифровые коды. После измерения микроконтроллер производит необходимые вычисления по коррекции значений датчика давления, а также вычисляет значение температуры. Затем производится запись данных в энергонезависимую память прибора.
Для повышения точности измерения и устранения эффектов температурного дрейфа характеристик АЦП перед каждым измерением АЦП по команде микроконтроллера производит коррекцию ошибки нуля и полной шкалы.
Использование в системе таймера реального времени (RTC) преследует две цели – это получение результатов измерений в соответствии с реальным временем и формирование условия перехода микроконтроллера из режима пониженного потребления в рабочий режим.
Преобразователь может работать в нескольких режимах, отличающихся дискретностью измерения. Задание режима работы преобразователя может производиться как вручную, непосредственно на скважине, так и от компьютера.
Программное обеспечение преобразователя позволяет задавать режим работы преобразователя и время его включения, проверять состояние элементов питания и содержимое памяти, переписывать информацию в ЭВМ, просматривать и распечатывать зарегистрированные значения давления и температуры в виде таблиц или графиков в различных масштабах, обрабатывать кривые восстановления давления и результаты поинтервального замера.
3.2.2 Режимы работы преобразователя
В общем случае под режимом работы преобразователя понимаются дискретность измерения давления и температуры, время включения и выключения по внутренним часам реального времени.
Имеется еще один специальный режим - режим калибровки. Данный режим задается автоматически, если в памяти преобразователя отсутствуют коэффициенты пересчета кодов. Режим калибровки используется при проведении калибровки преобразователя. При этом результаты калибровки записываются в память преобразователя в виде кодов с дискретностью 10 секунд. По результатам калибровки рассчитываются коэффициенты пересчета кодов в истинные значения давления и температуры. Коэффициенты пересчета являются индивидуальными для каждого преобразователя.
Режим работы может задаваться двумя способами: от кнопки, расположенной на панели управления и от компьютера.
Ручное управление используется, как правило, в полевых условиях, когда в силу дорожных, погодных или иных условий невозможно прогнозировать момент начала спуска преобразователя в скважину.
Программирование преобразователя от компьютера позволяет осуществлять программирование на заданный режим измерения, задавать по встроенным в прибор часам реального времени абсолютное время начала работы и дискретность измерения от 1 секунды до 1 суток.
Во всех случаях результаты измерения записываются в энергонезависимую память преобразователя в виде кодов или истинных значений давления и температуры.
