§2.3. Основные свойства СтМ
А) Физические свойства
Плотность – свойство материала, количественно характеризующее отношение его массы к занимаемому им объему.
Вопрос. Массы или веса материала? В чем принципиальная разница?
Различают истинную плотность материала , определяемую без учета пустот и пор в нем, и среднюю плотность 0, учитывающей эти показатели.
Истинная плотность определяется для материала в “абсолютно плотном” состоянии и равна массе в единице объема V материала:
= m/V, (2.1)
где m – масса материала; V – занимаемый им объем.
Средняя плотность 0 определяется для материала с учетом его пустотности как масса единицы его объема V0:
0 = m/V0. (2.2)
Плотность пористых материалов 0 еще называют объемной массой, а сыпучих – насыпной плотностью. Кроме того, для сыпучих и волокнистых материалов и изделий отношение объема пустот к общему объему материала или изделия называют пустотностью.
Примеры значений и 0 для некоторых СтМ приведены в табл. 2.1.
Таблица 2.1. Примеры значения плотностей для некоторых СтМ
Материалы |
Плотность , г/см3 |
Плотность 0, г/см3 |
Гранит |
2,65-2,8 |
2,65 |
Дуб Сосна |
1,54 1,54 |
0,72 0,46 |
Кирпич (керамический, плотный) |
2,5-2,6 |
1,6-2,0 |
Полиэтилен |
0,97 |
0,97 |
Строительная сталь |
7,86 |
7,86 |
Керамзит |
2,5-2,6 |
0,4-0,6 |
Минеральная вата |
2,8 |
0,075-0,4 |
Пенопласт (мипора) |
1,5 |
0,02-0,1 |
Степень заполнения объема материала твердым веществом называется относительной плотностью d:
d = 0/. (2.3)
Для плотных материалов d = 1 (см. табл. 2.1).
Пористостью П0 материала называется отношение объема пор Vпор в материале к его объему V0:
П0 = Vпор/V0 (2.4)
и вычисляется по формуле
П0 = 1 – 0/. (2.5)
Свойства СМ (прочность, теплопроводность, водонепроницаемость и др.) определяются их пористостью, а также структурой порового пространства, характеризуемой следующими показателями:
1. Общей пористостью П0.
2. Открытой пористость Пи, равной отношению объемов сообщающихся между собой и поверхностью образца пор Vи, к объему образца V0:
,
(2.6)
где m1 – масса образца в сухом состоянии; m2 – то же в водонасыщенном; V0 – объем образца в сухом состоянии.
3. Закрытой пористостью Пз:
Пз = П0 – Пи. (2.7)
4. Интегральной кривой распределения пор по их радиусам в единице объема материала:

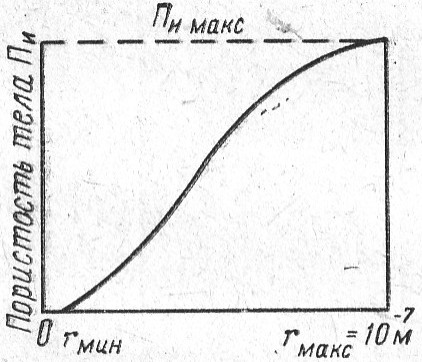

Рис. 2.7. Интегральная кривая
распределения пор по радиусам
5. Дифференциальной кривой распределения объема пор по их радиусам:
dV/dr = fV(r), (2.8)
определяемой как тангенс угла наклона касательной к интегральной кривой, показанной на рис. 2.7.
Ее физический смысл – объем всех пор определенного радиуса в единице объема материала.
Рис. 2.8. Дифференциальная кривая
распределения пор по радиусам
6. Удельной поверхностью порового пространства S, равной площади поверхности пор в единице массы материала.
Для сыпучих материалов – это площадь поверхности зерен массой, равной единице. Примеры: для микрокремнезема S = 20000-25000 см2/г, для цемента – 2300-3600 см2/г, для кварцевого песка – 150-250 см2/г.
Вопрос: у какого геометрического тела удельная поверхность наибольшая?
7. Средним радиусом пор rср.
Вопрос: как можно определить rср?
По величине rср поры подразделяются на:
а) микрокапилляры
с rср
50
(ангстрем
= 10-10
м);
б) переходные капилляры 50 rср 1000 ;
в) макрокапилляры 1000 rср 10000 ;
г) некапиллярные поры 10000 rср.
Отметим, что микро- и близкие к ним по размерам переходные капилляры могут заполняться водой из влаги воздуха, макро- и близкие к ним по размерам переходные капилляры при контакте с жидкостью (под действием капиллярного давления), а некапиллярные поры – только при погружении материала в жидкость.
Гигроскопичность – способность капиллярно-пористого материала поглощать из влажного воздуха водяные пары. При этом, в отличие от сухого состояния (для этого материал высушивается при температуре 105 0С до постоянной массы), материал будет находиться в воздушно-сухом состоянии.
Возвращаясь к классификации пор по размерам, отметим что именно микро- и близкие к ним по размерам переходные капилляры определяют гигроскопическую влажность СМ.
Определения: физико-химический процесс поглощения пористым материалом водяных паров из воздуха называется сорбцией, а обратный ему процесс – десорбцией.
Типичная кривая процесса сорбции СтМ (сплошная линия) показана на рис. 2.9. Отметим, что кривые сорбции и десорбции (пунктирная линия) не совпадают – образуется петля гистерезиса (площадь между кривыми).
Рис. 2.9. Схема изотермы сорбции при t = const
W – равновесное влагосодержание;
– относительная влажность
Определение: величина гигроскопичности СтМ (Wг) равна отношению массы поглощенной влаги из воздуха к массе сухого материала (при данной температуре и влажности).
Максимальная величина Wг достигается при = 100 %.
Чем выше микрокапиллярная пористость СМ, тем выше Wг.
Повышенная гигроскопичность СтМ может значительно ухудшать их свойства – снижать прочность, повышать теплопроводность, но она важна адсорбентов, предназначенных для снижения влажности воздуха (например, изобретением года была признана идея водообеспечения в пустыне за счет сорбции бумагой влаги воздуха ночью и ее испарением днем в замкнутом пространстве – пирамиде с прозрачными стенками).
Прочность, теплопроводность и ряд других свойств одного и того же пористого материала изменяются в зависимости от его влажности, характеризующей состояние материала.
Определение: влажность материала определяется содержанием в нем влаги, отнесенным к массе материала в сухом состоянии.
Влажность материала W вычисляют по формуле (%):
,
(2.9)
где m2 – масса влажного образца; m1 – масса сухого образца.
Известны и другие способы определения влажности материала, например, путем измерения электросопротивления и электроемкости влажного материала.
Определение: водопоглощением называют способность материала поглощать и удерживать воду.
Определяют его путем полного насыщения водой предварительно высушенного материала. Различают водопоглощение по массе и объему:
а) количество поглощенной материалом воды, отнесенное к массе сухого материала, называется водопоглощением по массе Wm (%) и вычисляется по формуле (2.9);
б) объем поглощенной материалом воды Vв, численно равный ее массе (m2 – m1), отнесенный к объему материала V, называется объемным водопоглощением WV (%) и определяется по формуле
,
(2.10)
где ρв – плотность воды, равная единице.
Объемное водопоглощение WV характеризует интегральную (кажущуюся) пористость материала Па и связано с водопоглощение по массе Wm зависимостью:
WV = ρ0Wm, (2.11)
где ρ0 – средняя плотность материала.
При увлажнении пористого материала изменяются некоторые его свойства и, прежде всего, уменьшается прочность.
Определение: степень снижения прочности материала при предельном его водонасыщении называется водостойкостью.
Водостойкость материала численно характеризуется коэффициентом размягчения Кразм., определяемым по формуле:
,
(2.12)
где Rнас. – предел прочности при сжатии материала в насыщенном водой состоянии; Rcyx. – предел прочности при сжатии сухого материала.
Снижение прочности материала при его увлажнении может быть вызвано:
действием адсорбционно-активной среды (эффект Ребиндера);
растворением метастабильных контактов срастания кристаллов, из которых сложен материал;
набуханием присутствующих в некоторых материалах глинистых минералов и др.
Строительные материалы вследствие различия в плотности, структуре, вещественном составе характеризуются различной водостойкостью. Такие материалы, как стекло, фарфор, сталь, имеют коэффициент размягчения, равный единице; некоторые же природные каменные материалы, содержащие в своем составе значительное количество глины, могут полностью разрушаться при насыщении водой.
Определение: водонепроницаемостью называют способность материала не пропускать через себя воду.
Повышенные требования по водонепроницаемости предъявляются к материалам для гидротехнических сооружений, труб, резервуаров.
Водонепроницаемость материалов определяется на специальных приборах и численно характеризуется количеством воды В, прошедшим за единицу времени t через единицу площади испытуемого образца S при заданном перепаде давления Р2 – Р1 на единицу его толщины.
Водонепроницаемость неплотных материалов характеризуют коэффициентом проницаемости (фильтрации), определяемым по формуле:
(2.13)
(обозначения смотри выше).
Плотные материалы с относительной плотностью d, близкой к единице, такие, как стекло, сталь, фарфор, полиэтилен и др., практически водонепроницаемы. Поэтому их водонепроницаемость характеризуется маркой по водонепроницаемости W2, W4 и т.д., в которой цифра показывает, при каком давлении воды в кг/см2 бетон остается для нее непроницаем. Например, бетон марки по водонепроницаемости W4 не пропускает воду при давлении 0,4 МПа.
Вопрос: бетон марки по водонепроницаемости W4 выдержит не протекая какой высоты столб воды?
Фильтрация воды через пористый материал обычно происходит по сквозным капиллярам и пустотам. Водонепроницаемость пористых материалов тем ниже, чем больше кажущаяся пористость и крупнее капилляры (рис. 2.10). В то же время, если со временем наблюдается уменьшение размеров капилляров, например, при твердении бетона, то его водонепроницаемость повышается (соответственно снижается водоприницаемость Впр. – рис. 2.11).

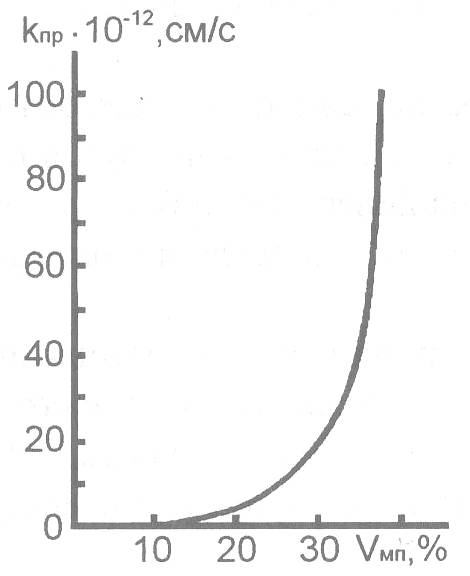

Рис. 2.10. Зависимость коэффициента проницаемости бетона kпр. от объема макропор VМП [2.4] |

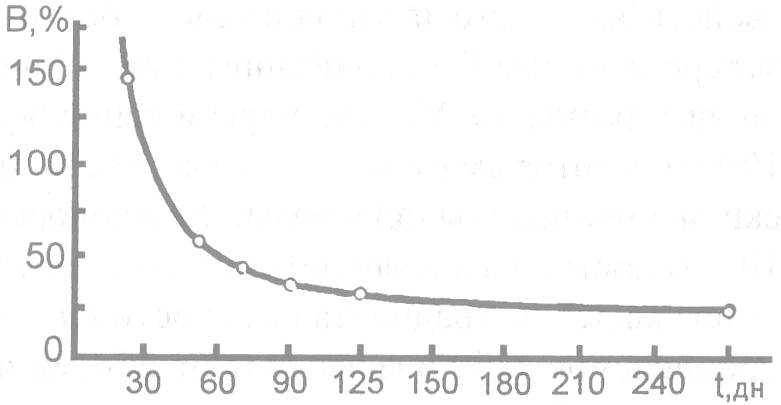

Рис. 2.11. Влияние возраста бетона t на его водопроницаемость Впр. (за 100 % принята водопроницаемость в возрасте 30 сут.) [2.4] |
Определение: под морозостойкостью понимают способность материала в насыщенном водой состоянии выдерживать требуемое по условиям долговечности или срока службы сооружения число циклов попеременного замораживания и оттаивания.
В зависимости от числа циклов попеременного замораживания и оттаивания n, которые выдержал материал, устанавливается его марка по морозостойкости.
Цикл испытания включает замораживание образца, предварительно насыщенного водой, в морозильной камере при температуре минус 15-20 °С и последующее оттаивание в воде комнатной температуры. После заданного числа циклов попеременного замораживания и оттаивания определяют изменение прочности материала при сжатии
;
(2.14)
и его массы
,
(2.15)
где RМрз. и mМрз. – прочность и масса образцов, прошедших n циклов попеременного замораживания и оттаивания; Rнас. и mнас. – прочность и масса водонасыщенных образцов до замораживания.
При этом допускается снижение прочности материала не более чем на 15 % и потеря по массе не более чем на 5 %.
На результаты, получаемые при определении морозостойкости одного и того же материала, существенно влияет скорость промерзания, которая зависит от формы и размеров образцов и от температуры в морозильной камере. Поэтому для получения сравнимых результатов следует строго придерживаться методических указаний, изложенных в соответствующих ГОСТах.
Напряжения, возникающие при замораживании насыщенного водой образца, обусловливаются как односторонним давлением растущих кристаллов льда в порах материала, так и всесторонним гидростатическим давлением воды, вызываемым увеличением объема при образовании льда примерно на 9 %. Последнее объясняется тем, что плотность воды равна единице, а плотность льда 0,917 г/см3. Гидростатическое давление при этом может достигать 200 МПа.
Очевидно, что при полном заполнении всех капилляров и пустот пористого материала водой разрушение наступит при первом же цикле замораживания. Способность пористых материалов в насыщенном водой состоянии противостоять многократному замораживанию и оттаиванию обусловливается тем, что часть порового пространства материала остается не заполненной водой. При насыщении пористого материала путем погружения в воду в основном заполняются макрокапилляры; микрокапилляры при этом заполняются водой частично и служат теми резервными порами, куда отжимается вода из макрокапилляров в процессе замораживания. При работе пористого материала в атмосферных условиях (в наземных конструкциях) водой заполняются в основном микрокапилляры за счет сорбции водяных паров из окружающего воздуха; крупные же поры и макрокапилляры являются резервными, и в них отжимается вода при замораживании.
Следовательно, морозостойкость пористых материалов с одной и той же интегральной (открытой) пористостью определяется характером структурной пористости и условиями эксплуатации изготовленных из них конструкций. Морозостойкость пористых материалов тем выше, чем меньше их водопоглощение и чем больше прочность при растяжении.
Литература к лекции 2
2.1. Айрапетов Д.П. Архитектурное материаловедение: Учебник для вузов. – М.: Стройиздат, 1983. – 310 с.
2.2. Рыбьев И.А. Основы строительного материаловедения в лекционном изложении: [учебное пособие]. – М.: Амстрель: АСТ: Хранитель, 2006. – 604 с.
2.3. Александровский С.В. Долговечность наружных ограждающих конструкций. – М., 2004. – 332 с.
2.3. Шейкин А.Е. Строительные материалы. Учебник для вузов. Изд. 2-е, перераб. и доп. – М.: Стройиздат, 1978.
2.4. Баженов Ю.М. Технология бетона. Учебник. – М.: Изд-во АСВ, 2002. – 500 с.
