ввести с клавиатуры символ «*» и дважды нажать Enter.
Ввести в чертеж текст «* Размер для справки», расположив его над основной надписью:
вызвать команду MText
на запрос команды Specify first corner: внести нижнюю левую точку рамки текста, щелкнув мышью по экрану над основной надписью;
на запрос команды Specify the other corner or [Height/Justify/Line spacing/Rotatioin Style/Width]: ввести противоположную по диагонали точку рамки текста;
в диалоговом окне Text Formatting выбрать шрифт ISOCPEUR с курсивом, высоту текста установить равной 5 и набрать соответствующий текст.
Начертить недостающие линии основной надписи по ГОСТ 2.104 68 (чертить на слое Рамка) и заполнить ее
поля (заполнять поля на слое Текст).
Сохранить Чертеж 8.

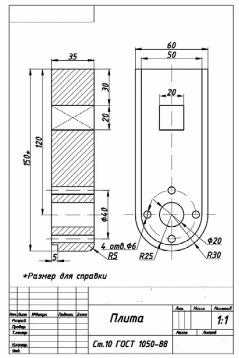

Рисунок 9
Вывод графической информации на печать
Вывод графической информации на печать осуществляется при помощи команды File \ Plot... или щелчком мыши на пиктограмме Plot на системной панели инструментов. Команда File \Plot... открывает диалоговое окно Plot, в котором производится выбор печатающего устройства и установка параметров чертежа (масштаб, расположение, ориентация).
