7.6. Решение систем уравнений
7.6.1. Численное и символьное решение систем линейных алгебраических уравнений
Неоднородная система линейных алгебраических уравнений (СЛАУ) в матричной форме имеет вид АХ = В. Известно, что неоднородная СЛАУ совместна (теорема Кронекера–Капелли), если ранг расширенной матрицы равен рангу матрицы системы, т.е. rank(A) = rank(A|B). Совместная система имеет единственное решение, если rank(A) = rank(A|B) = n, n – размерность матрицы А. Решение СЛАУ в матричной форме имеет вид X = А–1 * В , где А–1 – обратная матрица к матрице А.
В MathCAD для решения СЛАУ имеются встроенная функция lsolve(A, B) и решающий блок Give – Find.
Пример 23. Решить систему матричным методом и с помощью встроенной функции:

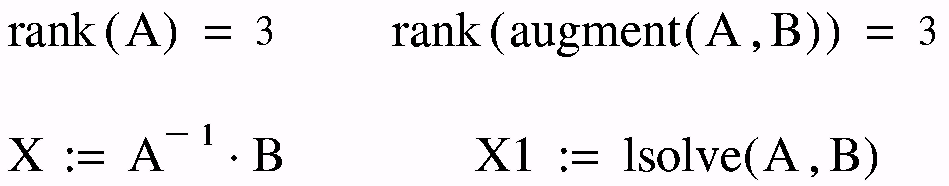

Вычисление ранга исходной матрицы и расширенной. Встроенная функция augment(A,B) объединяет две матрицы, имеющие одинаковое количество строк, в одну.
Вывод решения, полученного матричным методом и с помощью встроенной функции lsolve(A, B):
Решающий блок Give–Find можно применять также и для решения систем нелинейных уравнений как в численном, так и в символьном виде. Для численного решения с помощью решающего блока нужно задать начальные значения для неизвестных величин и заключить уравнения в ключевые слова, начинающиеся со слова Given и заканчивающиеся словом Find(varl, var2, . . .) со знаком = . Для символьного решения системы не надо вводить начальные значения, а вместо знака = ввести символьный знак равно из панели Evaluation.
Пример 24. Используя решающий блок Give–Find, найти решение неоднородной системы
Исходные данные
Вычисление ранга матрицы А и расширенной матрицы
Задание начальных условий для неизвестных величин
Начало решающего блока и система уравнений
Нахождение решения системы
Пример 25. Используя решающий блок Give–Find, найти символьное решение СЛАУ вида
Если rank(A) = rank(A|B) < n, то, используя встроенную функцию rref(A), нужно привести матрицу к ступенчатому виду и выбрать базисные и свободные (произвольные) переменные и найти решение системы в зависимости от выбранных свободных переменных.
Пример 26. Найти решение системы АХ = В, где матрица А и вектор В имеют вид
Вычисление рангов матриц:
Приводим расширенную матрицу с помощью встроенной функции rref(A) к ступенчатому виду:
В качестве базисных переменных выбираем X1, Х2; решение системы будет зависеть от свободных переменных Х3, Х4:
Некоторые решения системы:
Однородная СЛАУ АХ=0 имеет нулевое решение, если ранг матрицы А равен количеству неизвестных величин, в противном случае система имеет бесконечное множество решений. Если rang(A) < n, то с помощью встроенной функции rref(A) нужно привести матрицу к ступенчатому виду и выбрать базисные и свободные (произвольные) переменные. Далее находим решение системы в зависимости от свободных переменных.
Пример 27. Найти решения следующих однородных СЛАУ
Вычисляем ранг матрицы системы
Cистема имеет только нулевое решение.
7.6.2. Решение систем нелинейных уравнений
Системы нелинейных уравнений в основном решаются численными методами.
Пример 28. Используя решающий блок, решить систему
Начальные значения
Находим решение системы с помощью блока Given – Find Given
Если взять другие начальные значения, то получим еще одно решение исходной системы
