Вертикальная привязка зданий.
Для выноса здания в натуру необходимы горизонтальная и вертикальная привязки. Горизонтальная привязка осуществляется на главном чертеже генерального плана "Разбивочный план (план расположения зданий и сооружений)" путем привязки разбивочных осей здания к опорным точкам топографического плана.
Суть вертикальной привязки заключается в закреплении на местности отметки чистого пола первого этажа, соответствующей отметке ±0,000 на рабочих чертежах здания, а также в нанесении отметок земли по углам здания, у входов и других характерных точках. При наличии этих отметок становится возможным точно заложить фундаменты на установленную проектом глубину, правильно определить положение наружных входов, конструктивное решение лестниц, цоколей, рамп, подземных коммуникаций и др.
Привязку чистого пола осуществляют путем указания этой отметки на плане здания в системе генерального плана. В практике проектирования назначение этой отметки зависит от многих факторов. Одним из важных условий строительства является расположение горизонтальной гидроизоляции в стенах и связанным с ней уровнем пола первого этажа выше поверхности земли. Наименьшее расстояние от уровня гидроизоляции до земли по условиям защиты от замачивания атмосферными осадками, расположенной выше гидроизоляции стены - примерно 0,20метров. Этот размер назначают в наиболее высокой точке рельефа; с падением рельефа расстояние до земли будет увеличиваться по длине здания. Положение земли у входов в здания будет определять решение входных лестниц, количество ступеней, связывающих поверхность земли с уровнем первого этажа. Эти ступени могут составлять цокольный марш лестничной клетки или быть наружными в составе входного крыльца (рис. 6).
По планировочному решению секции могут быть двух типов.
1 тип. – лестничная клетка расположена напротив входа в секцию (рис. 6).
2 тип. – лестничная клетка расположена у входа в секцию (рис. 7).
|

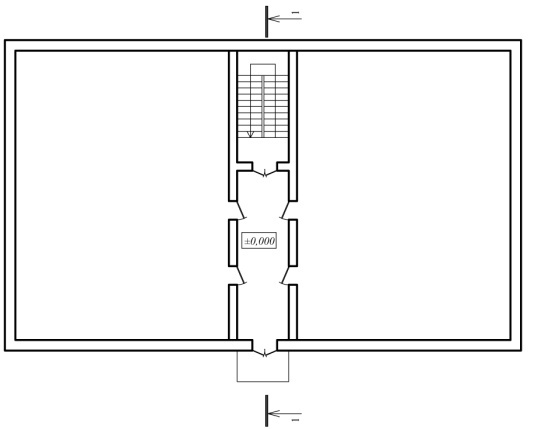

Рис. 6. Первый тип секции. |
|
Рис. 7. Второй тип секции. |
При большом перепаде рельефа по отношению к самой высокой точки здания (секции) и входа, возникает большое количество ступеней. В таком случае необходимо применить второй тип секции, т.е. часть ступеней (7шт.) размещаются внутри секции.
В расчетно-графической работе проекте необходимо подсчитать необходимое количество ступеней у наружного входа.
При значительном падении рельефа и увеличении высоты цокольного этажа целесообразно отдельные секции здания располагать на разных уровнях с перепадами в половину этажа, но не менее 1,2 – 1,5 метра и обозначать отметки полов первых этажей в каждой секции.
По периметру зданий устраивают отмостку с условной шириной в 1м. Отметки земли по углам зданий и у входов указывают по наружной грани отмосток в виде дроби: в числителе - проектная отметка, которая вычисляется по проектным горизонталям, в знаменателе – фактическая отметка. Проектные горизонтали доводят только до наружной грани отмостки, на самой отмостке проектные горизонтали не показывают. При отсутствии или при совмещении отмосток с тротуаром горизонтали доводят до стен здания, при этом поперечный уклон полосы тротуара шириной 1,0 м, примыкающей к стене, должен быть не менее 0,03.
При наличии на участке подпорных стенок, откосов, наружных лестниц и других сооружений необходимо указывать отметки верхних и нижних уровней.
Приложение 1.
Варианты заданий
Последняя цифра зачетки |
Предпоследняя цифра зачетки |
||||
№№ |

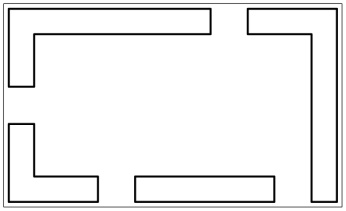

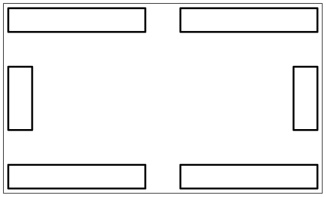

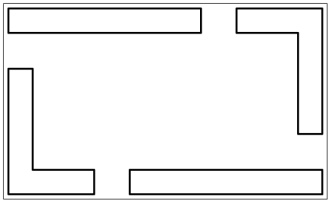

Схема |
№№ |
Уклон 0/00 |
№№ |
Уклон 0/00 |
0 |
|
0 1 2 3 4 |
27 10 15 20 25 |
5 6 7 8 9 |
30 14 12 17 22 |
1 |
|
0 1 2 3 4 |
27 10 15 20 25 |
5 6 7 8 9 |
30 14 12 17 22 |
2 |
|
0 1 2 3 4 |
27 10 15 20 25 |
5 6 7 8 9 |
30 14 12 17 22 |
3 |
|
0 1 2 3 4 |
27 10 15 20 25 |
5 6 7 8 9 |
30 14 12 17 22 |
4 |
|
0 1 2 3 4 |
27 10 15 20 25 |
5 6 7 8 9 |
30 14 12 17 22 |
5 |
|
0 1 2 3 4 |
27 10 15 20 25 |
5 6 7 8 9 |
30 14 12 17 22 |
6 |
|
0 1 2 3 4 |
27 10 15 20 25 |
5 6 7 8 9 |
30 14 12 17 22 |
7 |
|
0 1 2 3 4 |
27 10 15 20 25 |
5 6 7 8 9 |
30 14 12 17 22 |
8 |
|
0 1 2 3 4 |
27 10 15 20 25 |
5 6 7 8 9 |
30 14 12 17 22 |
9 |
|
0 1 2 3 4 |
27 10 15 20 25 |
5 6 7 8 9 |
30 14 12 17 22 |
Приложение 2.
Пример построения подготовительного чертежа в размерах.
Приложение 3.
Пример построения чертежа с заданным уклоном рельефа.
Приложение 4.
Приемы вертикальной планировки простых перекрестков
а) на косогоре |
|
|
|
б) на тальвельге |
|
|
|
в) на водоразделе |
|
|
|
Приложение 6.
Пример планировки территории
ЛИТЕРАТУРА
Евтушенко М.Г. и др. Инженерная подготовка территорий населенных мест., М.,Стройиздат, 1982.
ГОСТ 21.508-93. Правила выполнения рабочей документации генеральных планов предприятий, сооружений и жилищно-гражданских объектов.
ДБН 360-92** Планировка и застройка городских и сельских поселений
Каплан Л.З. Инженерная подготовка территорий строительства., М.Госстройиздат, 1961.
