6.1. Повернення і маштабування обєктів.
На цій лекції ви узнаєте, як повертати об’єкти в Автокаді і змінювати їх розмір.
Допустимо, що нам необхідно повернути прямокутник на 90º проти годинникової стрілки. При цьому в вихідній позиції також повинна залишитися копія об’єкту.

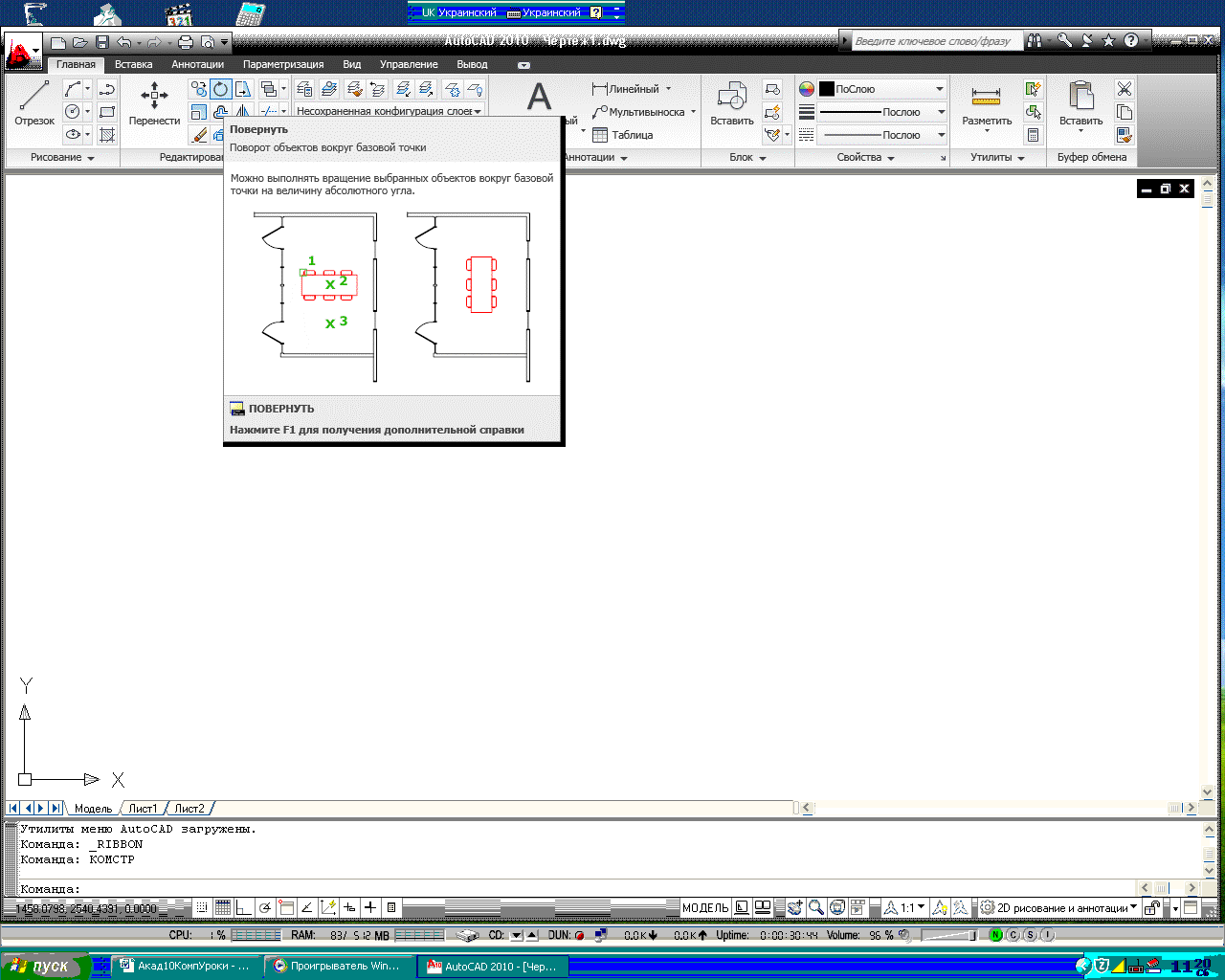

Для запуску команди Rotate потрібно натиснути кнопку Rotate (Поворот) на вкладці Home (Основна) в групі Modify (Редагування) стрічки. Методом січної рамки виокремлюємо об’єкт і натискаємо клавішу Enter.
Дальше клацанням кнопкою миші визначаємо координати базової точки, навколо якої буде проводитися повертання.
Щоби об’єкт зберігся і в вихідній позиції, клацаємо правою кнопкою миші. В контекстному меню, що відкрилось, вибираємо пункт Copy (Копіювати).
Вводимо з клавіатури значення 90º – це кут, на який потрібно повернути об’єкт. Нажимаємо клавішу Enter. Як бачимо об’єкт скопійований під потрібним кутом.
Тепер зменшимо прямокутник в два рази. Для цього нажимаємо кнопку Scale (Масштаб) на вкладці Home (Основна) в групі Modify (Редагування) стрічки.
Методом січної рамки виокремлюємо об’єкти і натискаємо клавішу Enter.
Дальше клацанням кнопкою миші задаємо координати базової точки, відносно якої буде проходити зміна рисунків.
Тепер з клавіатури вводимо коефіцієнт Маштабування 0,5 і нажимаємо клавішу Enter. Як бачимо об’єкти зменшились в два рази.
Щоби змінити розмір об’єкта креслення (наприклад ширину прямокутника зробити рівною його довжині), поступаємо наступним чином.
В командному рядку вводимо Scale і клацанням виокремлюємо об’єкт, який потрібно редагувати, після чого нажимаємо клавішу Enter.
Вказуємо базову точку, клацаємо правою кнопкою миші і в контекстному меню, що відкрилось, вибираємо пункт Reference (Відношення). З допомогою миші вказуємо поточне значення ширини прямокутника.
Клацаємо правою кнопкою миші і в контекстному меню вибираємо пункт Points (Точки). В командному рядку появилась пропозиція показати першу точку.
Клацаємо в першій точці, а потім в другій. Як бачите, розмір прямокутника збільшився до потрібного значення.
Отже, на даній лекції ми навчились повертати і маштабувати об’єкти креслення.
На цьому лекція завершена.
6.2. Розрив і обєднання обєктів.
На цій лекції ми обсудимо роботу з командами Break і Join, які бувають дуже корисними при створенні креслень.
В якості робочого прикладу ми використаємо фігуру, що складається з відрізків. Створимо розрив на одній із його сторін.
Натискаємо кнопку Break (Розрив) на вкладці Home (Основна) в групі Modify (Редагування) стрічки.
Тепер вибираємо точки, між якими хочемо зробити розрив. Для цього клацаємо інструментом в першій точці, після цього вказуємо другу точку, відносно якої повинен бути встановлений розрив.
В результаті між двома цими точками в лінії появився розрив.
Тепер виконаємо зворотну операцію – об’єднання. На панелі Modify (Редагування) виберемо інструмент Join (Об’єднання).
Клацаємо інструментом на першому відрізку, що ми отримали після створення розриву. Потім клацаємо на другому відрізку. Натискаємо клавішу Enter. Як бачимо, розрив в лінії зник.
Отже, на даній лекції ми навчились використовувати команди Break і Join.
На цьому лекція завершена.
