4.6. Створення і форматування таблиць.
При створенні креслень буває необхідно розмістити на рисунку перечислення, специфікації, відомості або іншу структуровану текстову інформацію
Для виконання такого виду задач. В Автокаді є зручний інструментарій, що дозволяє створювати і редагувати таблиці любого виду.
Добавлення таблиці здійснюється з допомогою команди Table. Вводимо її в командний рядок.

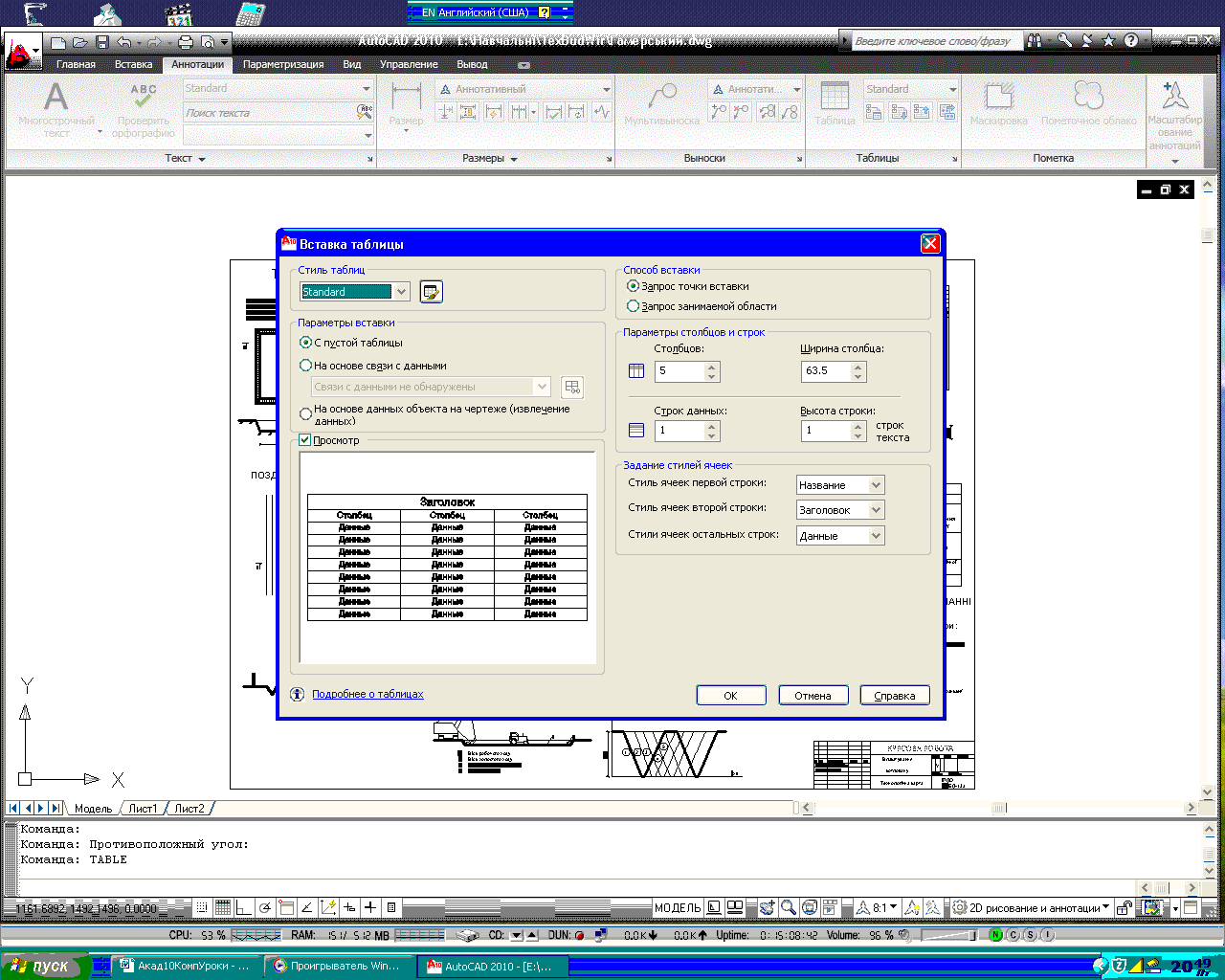

Відкриється вікно Insert Table (Вставити таблицю), в якому можна задати попередні параметри таблиці.
Ми можемо визначити розміщення і установити розміри таблиці, задавши прямокутну область.
Для цього перемикач в області In section behavior (режим вставки) встановимо в положення Specify window (Визначте вікно).
В області Colum@row settings (Налаштування стовпця і рядка) задаємо кількість стовпців, рівним 4.
Нижче установлюємо перемикач в положення Data rows (Рядки даних) і вводимо значення 3
Налаштувавши конфігурацію таблиці, натискаємо кнопку ОК.
В командному рядку появилась підказка, що необхідно визначити перший кут. Клацаємо в точці, де повинен розміщуватись лівий верхній кут таблиці.
Наступна підказка пропонує задати другий кут. Пересуваємо покажчик миші, щоби підібрати потрібний розмір таблиці.
Зверніть увагу, що при цьому кількість стовпців і рядків залишається незмінним, змінюється тільки ширина.
Клацаємо лівою кнопкою миші, щоби зафіксувати розмір таблиці. Таблиця вставлена в креслення.
Тепер можна ввести в кожну ячейку необхідні дані. Переміщатися між комірку можна з допомогою клавіш управління курсором.
Закінчивши ввід даних, клацаємо кнопкою миші в любому місці робочої області.
Тепер від форматуємо текст в таблиці. Змінимо колір і написання заголовка таблиці.
Клацаємо двічі лівою кнопкою миші на комірці, яку потрібно від форматувати, і виокремлюємо текст в заголовку.
Розкриваючи список Text Editor Color Gallery (Кольорова галерея редактора тексту) в групі Formatting (Форматування) стрічки і вибираємо потрібний колір.
Щоби збільшити інтервал між символами, задаємо потрібне значення в поле Tracking (Інтервал). Робимо букви напівжирними, клацнувши на кнопці Bold (Напівжирний).
Щоби завершити форматування тексту і вийти із режиму редагування таблиці, натискаємо клавішу Esc, а потім відповідаємо Jes (Так) на питання, що появилось в вікні.
Можна змінювати не тільки текст в комірках, але і параметри самої таблиці: розмір і кількість стовпців і рядків, вигляд границь. Крім того можна об’єднувати або розділяти комірки, а також вставляти в таблицю формули.
Змінимо вигляд таблиці. Для цього клацаємо в любій комірці таблиці – появляться імена рядків і стовпців. Виокремимо всю таблицю, клацаємо в її лівому верхньому куті.
Нажимаємо кнопку Cell Borders (Границі комірки) на вкладці Table Cell (Комірка таблиці) стрічки. В віні, що появилось, задамо для таблиці зовнішню границю в вигляді двійної червоної лінії.
В списку Color (Колір) вибираємо потрібний колір, установлюємо галочку Double line (Двійна лінія) і в нижній частині вікна натискаємо кнопку Outside Borders (Зовнішні границі). Закриваємо дане вікно з допомогою кнопки ОК.
Натискаємо клавішу Esc, щоби зняти виокремлення з таблиці і побачити зроблені зміни.
Тепер добавимо ще один стовпець, в якому будуть міститися сумарні дані по рядку.
Клацаємо кнопкою миші в любій комірці останнього стовпця і на вкладці Table Cell (Комірка таблиці) стрічки натискаємо кнопку Insert Right (Вставити справа).
Виокремлюємо комірку в крайньому стовпці. Натискуємо кнопку Formula (Формула) в групі Insert (Вставити) і вибираємо функцію Sum(сума).
Тепер клацаємо на першій комірці діапазону, для якого потрібно вичисляти суму, а потім на останній.
Натискаємо клавішу Enter. Як бачимо, в указаній комірці тепер міститься сума даних з вибраних комірок.
Отже, на даній лекції ми розглянули деякі прийоми створення і редагування таблиць Автокаді: навчились форматувати текст в комірках, задавати вигляд границь, добавляти стовпці і вставляти формули в комірки.
На цьому лекція закінчена.
