5.3.3. Практическая реализация направления исследования дипломной работы: «Автоматизация хозяйственной деятельности с использованием платформы «1с:предприятие 8.0».

3.1. Анализ и спецификация требований к системе автоматизации

В рамках данного раздела дипломной/курсовой работы должны быть выполнены следующие задачи: проведено предпроектное обследование; формализованы требования к системе; разработано техническое задание.

Обязательным является построение набора функционально-структурных моделей предметной области, используя методологии IDEF0 и DFD.

На основании результатов предпроектного обследования разрабатывается техническое задание, отдельные элементы которого размещаются в текущем разделе дипломной/курсовой работы. В техническом задании должно быть отражено: функциональное назначение разработки; наименование автоматизируемых задач; наименование дополнительно автоматизируемых задач; отклонения текущей конфигурации 1С по содержанию задач; методологически основы решения задач.

3.2. Проектирование структуры метаданных

Основное назначение раздела - подробное описание изменений в структуре метаданных конфигурации системы 1С. Раздел может включать следующие основные спецификации:

  • описание плана счетов;

  • описание справочников;

  • описание субконто;

  • описание документов;

  • описание отчетов;

  • параметры адаптации.

3.3. Разработка и тестирование конфигурации

В разделе должны быть представлены все алгоритмы на встроенном языке программирования, разработанные или измененные в процессе выполнения дипломной/курсовой работы. Обязательно размещение иллюстративного материала, позволяющего оценить возможности и уровень исполнения реализованного проекта.

5.3.4. Практическая реализация направления исследования дипломной работы: «Функциональное обеспечение комплекса задач (функциональная модель и ее описание - bfd)».

После проведения детального исследования предметной области (реализация в 1 главе дипломной/курсовой работы) и выбора методологии и инструментария функционального моделирования (реализация в 2 главе дипломной/курсовой работы) необходимо практически реализовать поставленные перед студентом задачи.

3.1. Функционально-структурная модель бизнес-процессов заданной предметной области.

Первым этапом, практической реализации задач по данному направлению, является построение функционально-структурной модели бизнес-процессов заданной предметной области.

Данная модель строиться на основании объекта исследования, целей моделирования, и представляет собой иерархию функций. Графически функционально-структурную модель можно представить в следующем виде (см. рис. 2):

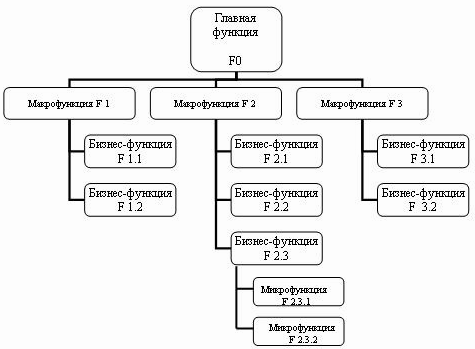

Рис. 2. Функционально-структурная модель предметной области.

Следует иметь в виду, что при построении функционально-структурной модели, необходимо учитывать следующие нюансы:

  • Ни одна модель не должна строиться без ясного осознания объекта и целей моделирования. Выбранное определение цели моделирования должно отвечать на следующие вопросы: почему моделируется данный процесс, что выявит данная модель, как ознакомившиеся с этой моделью смогут ее применить.

Модели строятся для того, чтобы ответить на набор поставленных вопросов. Такие вопросы формулируются на ранних стадиях моделирования и впоследствии служат основой для четкого и краткого определения цели моделирования.

  • Каждая отдельно взятая модель должна разрабатываться исходя из единственной, заранее определенной точки зрения.

Точку зрения нужно подбирать очень аккуратно, основой для выбора должна служить поставленная цель моделирования. Наименованием точки зрения может являться наименование должности, подразделения или роли (например, руководитель отдела или менеджер по продажам). Четкая установленная точка зрения помогает обеспечить внутреннюю целостность модели и предотвратить постоянное изменение ее структуры. Может оказаться необходимым построить модели с разных точек зрения для детального отражения всех особенностей, выделенных в системе функциональных блоков.

  • Одним из положительных результатов построения функциональных моделей оказывается прояснение границ моделирования системы в целом и ее основных компонентов. Границы моделирования предназначены для обозначения широты охвата предметной области и глубины детализации и являются логическим продолжением уже определенного назначения модели.

  • Наименование контекстного блока – функционального блока самого высокого уровня.

Правила подбора имени для контекстного блока в целом не отличаются от общих правил именования функциональных блоков, поэтому для них обычно подбирают обобщающие названия.

На данном этапе в дипломной/курсовой работе необходимо полностью описать функционально-структурную модель бизнес-процессов заданной предметной области: на основании какой точки зрения строится данная модель; определение границ моделирования; из скольких уровней состоит данная модель; сколько выявлено на каждом уровне функций; на какие функции декомпозируется главная бизнес-функция, макрофункции, бизнес-функции и т.д. и почему.
