Экспериментальная установка
Рис. 30. Оптико-эмиссионный спектрометр Foundry-Master.
Стационарный оптико-эмиссионный анализатор Foundry-Master (рис. 30) является высокоточным лабораторным многоматричным анализатором, диапазон чувствительности по большинству элементов составляет 0,001% (по некоторым до 0,0001%). Замечательное программное обеспечение на платформе Windows95/2000/ME позволяет проводить гибкую калибровку прибора в соответствии с задачами и использовать как образцы ГСО, так и СОП предприятия. Аналитика позволяет корректировать матрицу, учитывать межэлементные влияния, строить уравнения высоких степеней. Возможна также быстрая идентификация марок сплавов по марочнику.
Для возбуждения разряда используется вольфрамовый электрод. Оптическая система спектрометра построена по схеме Паше-Рунге на базе новейшей технологии CCD, что позволяет наблюдать непрерывный спектр и измерять различные матрицы и элементы без физической перестройки прибора. Система из 16 CCD по 3000 каналов каждый чип в сочетании с уникальной дифракционной решеткой - 3000 штрихов на 1 мм обеспечивает высокое разрешение оптики.
Спектрометр прост в эксплуатации. Запатентованная система обтекания электрода аргоном JetStream в сочетании с большим открытым столиком позволяет измерять неровные поверхности и большие образцы (что обычно невозможно для большинства стационарных спектрометров). Прибор оснащен вакуумной системой, это обеспечивает высокоточный анализ UV элементов, таких как C, S, P. Для работы спектрометра необходим газ Аргон (чистота не ниже 99,998%).
Ход выполнения работы
I. Изучить техническое описание оптико-эмиссионного анализатора Foundry-Master и его инструкцию по эксплуатации.
II. Подготовить пробу
Поверхность образца должна быть сухой чистой и обработанной шлифовальной машиной, оснащенной шкуркой из карборунда, при этом для каждой матрицы должна быть использована разная шкурка.
III. Включить прибор
Включите компьютер.
Включите насос и подождите 15-30 мин, пока прибор прогреется.
Открыть шаровой кран вакуумной системы.
Подайте аргон в систему. Значение давления аргона на выходе в систему должно быть между 3 и 3,5 бар.
Включить прибор нажатием зеленой кнопки на задней стенке.
Включить генератор.
IV. Проведение измерений
1. Поместить образец на искровой столик, закрывая отверстие.
2. Зафиксировать образец держателем.
3. На экране монитора дважды щелкнуть на иконке программного обеспечения спектрометра WASLAB1.
4. На экране откроется основное меню FOUNDRY-MASTER, нажать на меню АНАЛИЗЫ.
5. Выбрать аналитическую программу FE.
в появившемся окне выбрать FE_OOO Fe-orientation, строка выделена голубым цветом, выбрать «Да».
6. В появившемся окне выбрать опцию режим, продувка аргоном, нажать «Да», подождать 2 минуты.

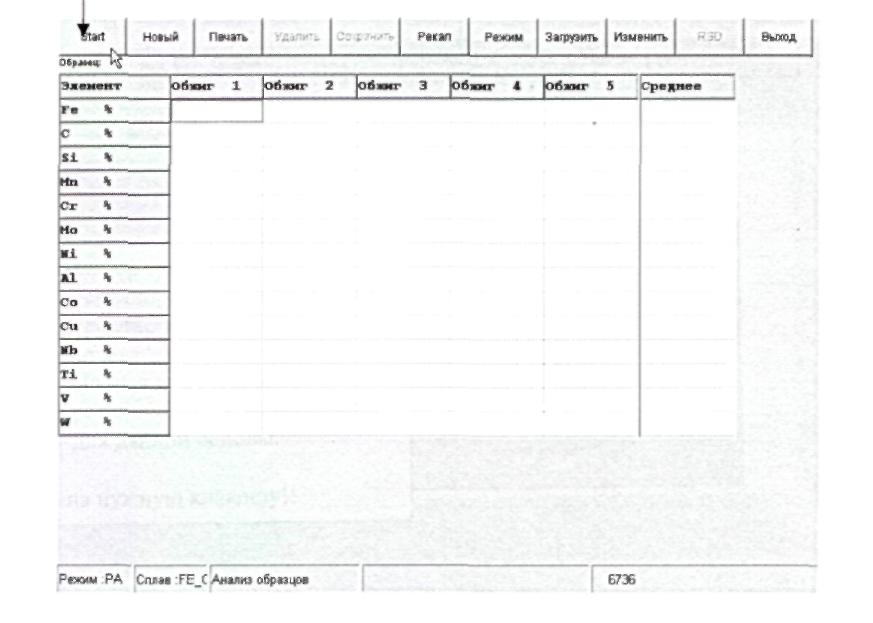

7. Нажать «Start», подождать до тех пор, пока в окне «обжиг 1» не появятся результаты 1-го измерения.
8. Повторить пункты 1. –7. 4 раза.
V. Сохранить результаты
1. Выбрать меню «сохранить».
2. Выбрать меню «Печать».
3. Выбрать меню «RSD», появится обработка результатов измерений.
4. Выбрать меню «Печать».
VI. Оформить отчет и сделать вывод по работе.
