23.2 Опис лабораторної установки
Принципова схема лабораторного стенда приведена на стенді і на рисунку 23.1.
Установка складається з тиристорного перетворювача частоти з ланкою постійного струму, виробництва об'єднання “Перетворювач” Типу ТПЧ-15:
Uc=380В, Вихід U=230В, f=5-60Гц, Рн=12кВт.
Регулюється швидкість асинхронного короткозамкненого двигуна типу: АОЛ31-4, Рн=0,6кВт, nн=1410 об/хв., соsφ=0,77, що має як навантаження на валу генератора постійного струму, що віддає енергію навантажувальному опору R5.
Навантаження виконавчого двигуна є статичним у вигляді навантажувального генератора постійного струму.
Принципова електрична схема лабораторної установки представлена на рисунку 23.1. Принципова схема тиристорного перетворювача частоти не приводиться, тому що по обсязі лабораторної роботи це представляється важливим.

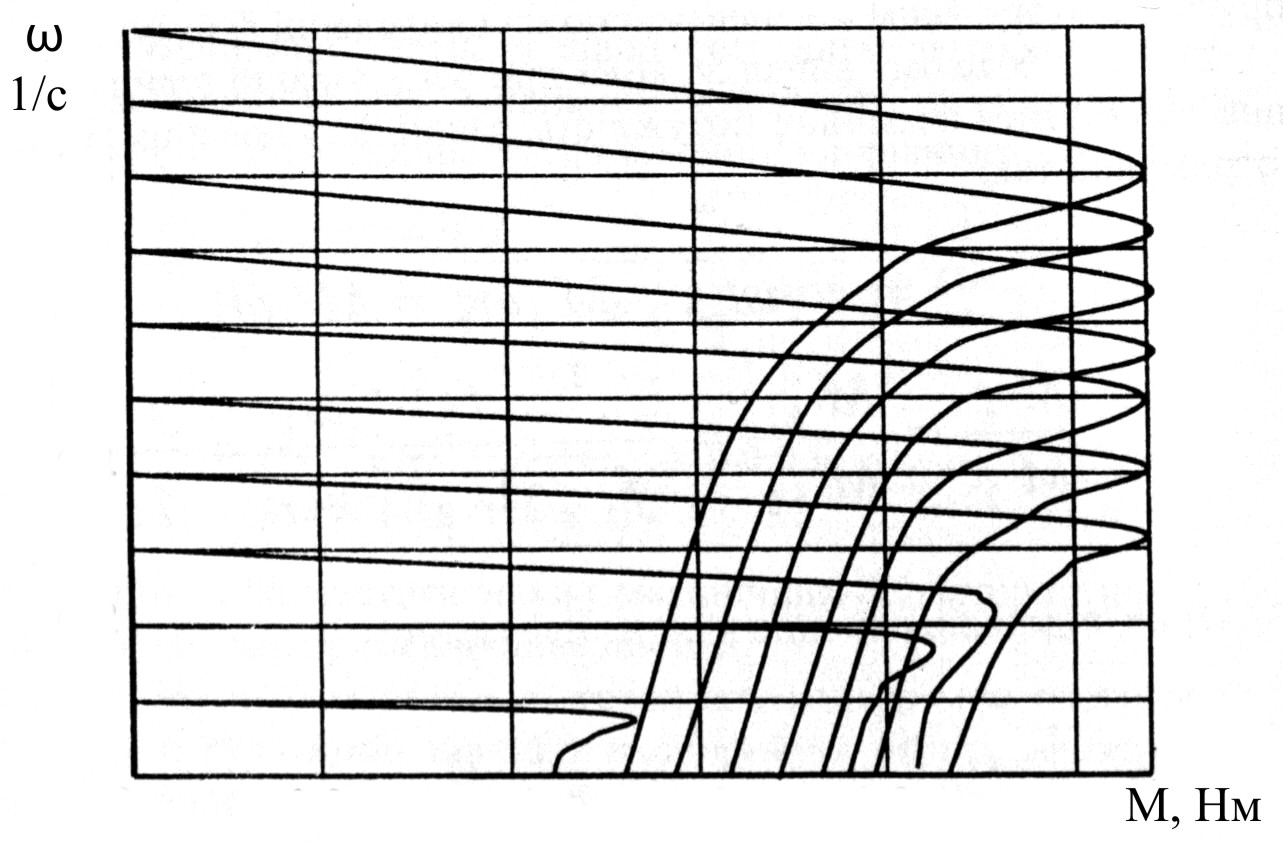

Рисунок 23.1 – Двигун асинхронний при частотному регулюванні за
законом U/f=const.
Рисунок 23.2 – Двигун асинхронний при частотному регулюванні за
законом =const.
Рисунок 23.3
Струм втрат швидкості
N, об/хв |
200 |
400 |
600 |
800 |
1000 |
1200 |
1400 |
1600 |
1700 |
1800 |
I, А |
0,66 |
0,68 |
0,7 |
0,715 |
0,73 |
0,755 |
0,78 |
0,81 |
0,82 |
0,83 |
Дані Г2: Тип МІ–32, Pн=0,9 кВт, Пн=1450 об/хв, Uн=230 В, I=3.9А
при
23. 3 Проведення лабораторної роботи
23.3.1 Вивчення теоретичних питань частотного регулювання електроприводів, ознайомлення з принциповою електричною схемою стенда й основних характеристик електроустаткування проводиться в лабораторії і складає 1-шу частину роботи тривалістю 1 година.
За цей час студент зобов’язаний вивчити основні властивості частотних законів регулювання електроприводів перемінного струму по літературі, що рекомендується: вивчити електричну схему регулювання швидкості частотного привода перемінного струму й основні властивості електроустаткування; зняти ескіз принципової електричної схеми привода при частотному регулюванні; заготовити таблицю для занесення в них експериментальних даних.
23.3.2 Проведення експериментальної частини лабораторної роботи. Експериментальна частина роботи проводиться на лабораторному стенді і складає 2-гу частину роботи тривалістю 1 година.
Порядок включення в роботу стенда, частотного перетворювача і навантаження виконавчого двигуна, приведені в спеціальній таблиці, розташованій на стенді.
Проводиться дослідження привода за законами частотного регулювання .
При зміні частоти перетворювача: за даними законам регулювання будуються регулювальна і навантажувальна характеристики.
1) Порядок установки необхідного значення частоти і величини живлючої напруги перетворювача частоти при реалізації пропорційного закону частотного регулювання:
а) аналітична залежність співвідношення: між напругою і частоти при законі
де , – відповідно номінальні значення: напруги (220В) і частоти (50Гц), звідки маємо:
;
б) поточне значення частоти має наступне значення:
чи поточне значення напруги, що відповідає поточному значення частоти дорівнює .
Деякі значення напруги для відповідного значення частоти приведені втабл.23.1.
Таблиця 23.1 – Значення вихідної напруги перетворювача.
f, Гц |
55 |
50 |
45 |
40 |
35 |
30 |
25 |
23 |
22 |
20 |
, В |
242 |
220 |
198 |
176 |
154 |
132 |
110 |
101,2 |
96,8 |
88 |
2) Порядок установки необхідного значення частоти і величини живильної напруги перетворювача частоти при законі:
Деякі значення напруги і частоти при законі регулювання наведені в табл. 23.2.
Таблиця 23.2 – Значення вихідної напруги перетворювача
f, Гц |
50 |
45 |
40 |
35 |
30 |
25 |
20 |
, В |
220 |
209 |
196 |
184 |
170 |
156 |
149 |
Дані значення напруги, які відповідають поточному значенню частоти, встановлюються за допомогою потенціалу регулятора.
3) Регулювальна характеристика при законі регулювання знімається при холостому ході двигуна. Змінюється частота (табл.23.1) перетворювача: за допомогою регулятора “швидкість”, розташованого на перетворювачі ТГГЧ-15 і записується значення швидкості двигуна по тахометру, розташованому на стенді.
Результати заносяться в таблицю 23.3.
Таблиця 23.3 – Експериментальні ані для побудови регулювальної характеристики .
f, Гц |
50 |
45 |
40 |
35 |
30 |
25 |
20 |
, об/хв |
220 |
209 |
196 |
184 |
170 |
156 |
149 |
Межі зміни частоти задаються викладачем, що веде заняття.
За даними таблиці 23.3 будується регулювальна характеристика по залежності . По регулювальній характеристиці обчислюється коефіцієнт передачі привода по каналу керування.
4) регулювальна характеристики при знімається ідентично закону, тільки значення частоти і напруги приймаються відповідно до табл.23.2.
Дані заносяться в таблицю 23.4.
Таблиця 23.4 – Експериментальні дані для побудови регулювальної характеристики
f, Гц |
55 |
50 |
|
|
|
|
|
, об/хв |
|
|
|
|
|
|
|
За даними таблиці будується регулювальна характеристика по залежності і по характеристиці обчислюється коефіцієнт передачі по каналу керування.
5) Навантажувальна характеристика при законі регулювання .
Характеристика знімається при постійному значенні частоти перетворювача і (по табл. 23.1) зміною струму навантаження (по амперметру АЗ за допомогою потенціометра R5. Діапазон зміни частоти дає викладач, що веде заняття. Результати заносяться, у таблицю 23.5.
Таблиця 23.5 – Експериментальні дані залежності швидкості двигуна при .
|
|
|
|
|
|
|
|
, об/хв |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
, об/хв |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
, об/хв |
|
|
|
|
|
|
|
За даними таблиці 23.5 будуються навантажувальні характеристики (сімейство характеристик), а по кожній характеристиці обчислюється твердість навантажувальної (механічної) характеристики і проводиться короткий аналіз властивостей привода при регулюванні за законом
6) Навантажувальна характеристика (сімейство характеристик) при законі регулювання .
Характеристика знімається при постійному значенні частоти перетворювача (по табл. 23.2) зміною струму навантаження (по амперметру А3 за допомогою потенціометра R5). Діапазон зміни частоти задає викладач, що веде заняття. Результати заносяться в таблицю 23.6.
Таблиця 23.6 – Експериментальні дані залежності швидкості двигуна: від навантаження при
|
|
|
|
|
|
|
|
, об/хв |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
, об/хв |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
, об/хв |
|
|
|
|
|
|
|
і т. д.
За даними таблиці 23.6 будується: сімейство навантажувальних характеристик і по кожній; характеристиці обчислюється твердість навантажувальної (механічної характеристики) і проводиться короткий аналіз властивостей привода при регулюванні за законом .
Функціональна, схема привода складається: на підставі принципової електричної схеми привода і її описання відповідно до рекомендацій ДСТУ та ЕСКД.
Структурно-алгоритмічна схема привода з частотним регулюванням розробляється, відповідно до рекомендацій (1,2) на підставі функціональної схеми.
Після ознайомлення з лабораторною установкою зробити її включення.
Зробити тарування навантажувального генератора по наступному методу з розуміння, що механічну характеристику асинхронного двигуна можна визначити електромеханічною характеристикою навантажувальної машини , що представляє в масштабі електромагнітного моменту при постійному магнітному потоці навантажувальної машини залежність швидкості від електромагнітного моменту,
Дійсно, при , тобто при електромагнітний момент визначається вираженням:
де – коефіцієнт пропорційності, визначається окремо при таруванні навантажувальної машини і задається окремо для кожної установки.
Таким чином, під час досліду механічну характеристику випробуваного двигуна у всіх режимах одержують шляхом зняття електромеханічної характеристики навантажувальної машини . Для обліку втрат у навантажувальній машині знімають криву втрат, що представляє собою залежність швидкості агрегату від струму якоря навантажувальної машини , отриману при відключеному від джерела живлення випробуваному двигуні. При знятті кривої навантажувальну машину підключають до джерела постійного струму, (знімається заздалегідь).
Для одержання механічної характеристики випробуваного двигуні з урахуванням втрат необхідно скласти дослідну електромеханічну характеристику і криву втрат , а потім для результуючої кривої ввести масштаб моменту, що визначається вираженням: , де – масштаб струму якоря, – коефіцієнт пропорційності.
За даними дослідів і розрахунків обчислюємо відповідні значення привода, керованого по частотному закону. Результати зводимо в таблиці 23.7 і 23.8
Таблиця 23.7
№ |
Дані вимірів |
Розрахункові дані |
||||||||||
Зим |
I3 |
U3 |
I3 |
U3 |
N |
f |
Iпот |
ω |
N |
|
|
|
|
А |
В |
А |
В |
об/хв |
Гц |
А |
1/с |
об/хв |
А |
Нм |
Нм |
Таблиця 23.8
№ |
Дані вимірів |
Розрахункові дані |
|||||||
Зим |
B2 |
P1 |
U2 |
I2 |
P |
Pв |
Mмакс |
cosφ |
ŋ |
|
Гц |
Вт |
В |
А |
Вт |
Вт |
Нм |
|
|
