5.3. Радиатор

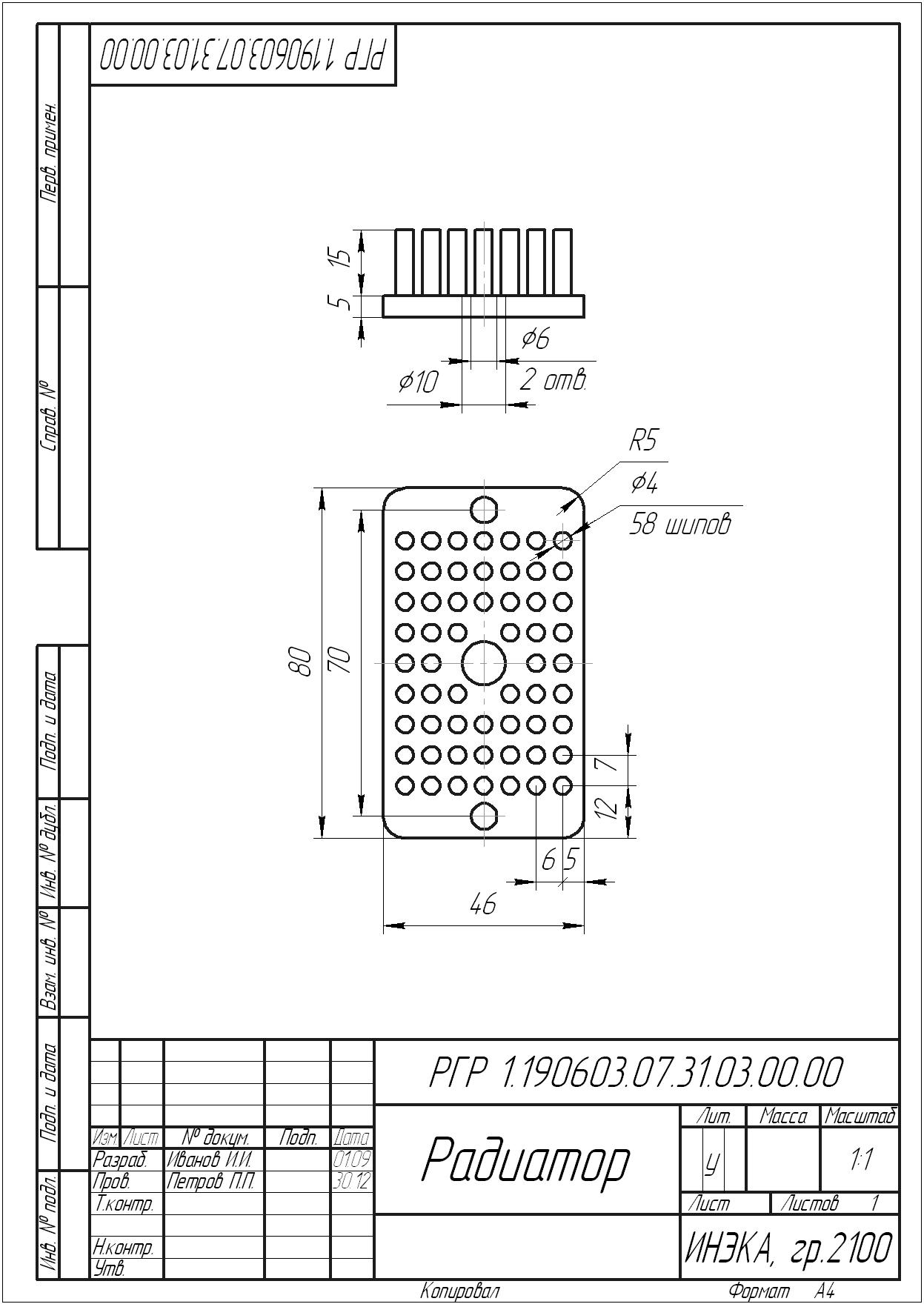

Создать трехмерную модель детали РАДИАТОР согласно приведенной иллюстрации.
Нажмите кнопку: Создать на Стандартной панели инструментов. Затем выберите тип нового документа: Деталь. |
|
В окне Дерево построения выберите Плоскость ZХ. |
|
На панели Вид нажмите кнопку Ориентация и выберите Изометрия ХУZ, а затем вид Сверху. |
|
Нажмите кнопку Эскиз на Панели текущего состояния. В Компактной панели нажмите кнопку: Геометрия для вызова соответствующей инструментальной панели. В рабочей области создайте показанный эскиз. Завершите построение эскиза повторным нажатием кнопки: Эскиз. |
|
Для придания эскизу объема нажмите кнопку: Выдавливание на панели инструментов: Редактирование детали и на Панели свойств установите Направление построения: Прямое, Расстояние: 5. |
|
Для создания новой плоскости 1 выделяется плоскость ZX, выбирается команда: Смещенная плоскость панели инструментов: Вспомогательная геометрия, задается Расстояние: 5 и Направление смещения: Прямое. |
|
Выберите в дереве построения: Смещенная плоскость 1. Нажмите кнопку Эскиз на Панели текущего состояния. В Компактной панели нажмите кнопку: Геометрия для вызова соответствующей инструментальной панели. В рабочей области создайте показанный эскиз. Завершите построение эскиза повторным нажатием кнопки: Эскиз. |
|
Для придания эскизу объема нажмите кнопку: Приклеить выдавливанием на панели инструментов: Редактирование детали и на Панели свойств установите Направление построения: Прямое, Расстояние: 15. |
|
Нажмите кнопку: Массив по сетке панели инструментов: Редактирование детали, Установите для первой оси количество 9, шаг 7; для второй оси угол 90°, количество 7, шаг 6. Удалите пять иголок в центре радиатора, как это показано на рисунке. |
|
Выберите в дереве построения: Плоскость ZX. Нажмите кнопку Эскиз на Панели текущего состояния. В Компактной панели нажмите кнопку: Геометрия для вызова соответствующей инструментальной панели. В рабочей области создайте показанный эскиз. Завершите построение эскиза повторным нажатием кнопки: Эскиз. |
|
Для придания эскизу объема нажмите кнопку: Вырезать выдавливанием на панели инструментов: Редактирование детали и на Панели свойств установите Направление построения: Прямое, Расстояние: 5. |
|
Создайте новый Эскиз в плоскости ZX, проведите два отрезка вдоль осей X и Y, как показано на рисунке. |
|
В меню Операции выберите команду Сечение / По эскизу. В результате получится следующее объёмное изображение детали. |
|
