Лекальні криві
Лекальними називаються криві, які креслять за допомогою лекал за попередньо знайденими точками. До лекальних кривих належать еліпс, парабола, гіпербола, синусоїда, циклоїда, епіциклоїда, гіпоциклоїда тощо.
Послідовність побудови лекальної кривої
Розглянемо побудову плоских лекальних кривих, тобто таких, у яких точки, за якими вони будуються, лежать в одній площині. Ці точки сполучають плавною лінією спочатку від руки олівцем, а потім обводять за допомогою лекал
Щоб накреслити плавну лекальну криву, треба мати кілька лекал. Вибравши потрібне лекало, потрібно підігнати край частини лекала до якомога більшої кількості заданих точок кривої. На рисунку частина кривої між точками 7-6 обведена. Щоб обвести наступну частину кривої, слід прикласти край лекала, наприклад, до точок 5-10, при цьому лекало має дотикатись до частини уже обведеної кривої (між точками 5 і 6). Потім обводять криву між точками 6 і 9, залишаючи частину між точками 9 і 10 необведеною, що допоможе отримати між точками 9 і 12 плавну криву.
Нижче розглянемо способи побудови кривих, які найчастіше трапляються в техніці.
Криві другого порядку
Криві другого порядку утворюються внаслідок перетину прямого колового конуса площиною; в перерізах отримують еліпс, параболу або гіперболу.
Еліпсом називається замкнена плоска крива, що являє собою геометричне місце точок К, для яких сума відстаней R1 і R2 до двох заданих точок F1 і F2 (фокусів) є стала величина, що дорівнює великій осі еліпса, тобто R1+R2 = АВ
Еліпс має дві осі симетрії: велику АВ=2а і малу СВ=2в. Точки А,В,С,D — вершини еліпса. Відстань F1F2 =2с називається фокусною. Точка О — центр еліпса.

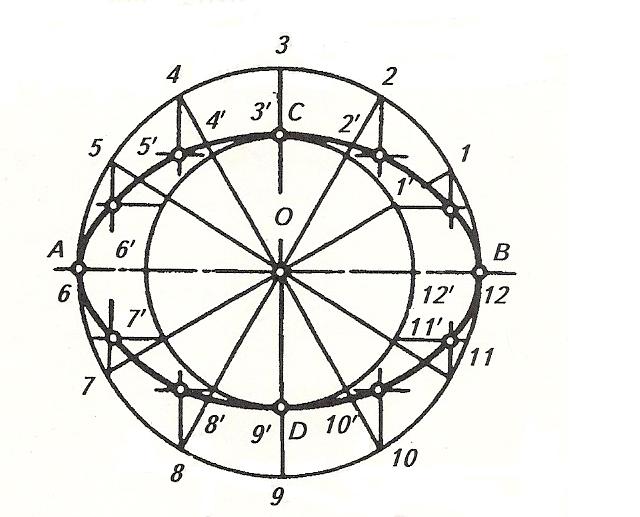

Є кілька способів побудови еліпса. Розглянемо побудову еліпса за його великою АВ і малою СО осями. З центра О еліпса проводять два концентричні кола, діаметри яких дорівнюють великій АВ і малій СО осям еліпса. Велике коло ділять на певну кількість рівних частин, наприклад на 12, і точки поділу сполучають радіусами з центром О. Ці радіуси ділять мале коло на таку саму кількість рівних частин. З точок 1,2,... великого кола проводять вертикальні промені, паралельні малій осі еліпса, а з точок 1',2’ ... малого кола — горизонтальні промені, паралельні великій осі. Перетин променів, проведених з однаково позначених точок поділу, дасть точки еліпса. Ці точки послідовно сполучають плавною кривою.
Побудова коробових кривих
Коробовими називаються опуклі криві, утворені спряженням дуг кіл.
До коробових кривих належать овали, овоїди, завитки тощо.
Побудова овалу
Овал — це замкнена коробова крива, яка має дві осі симетрії.
Нижче подано декілька способів побудови овалу за заданою великою віссю АВ.

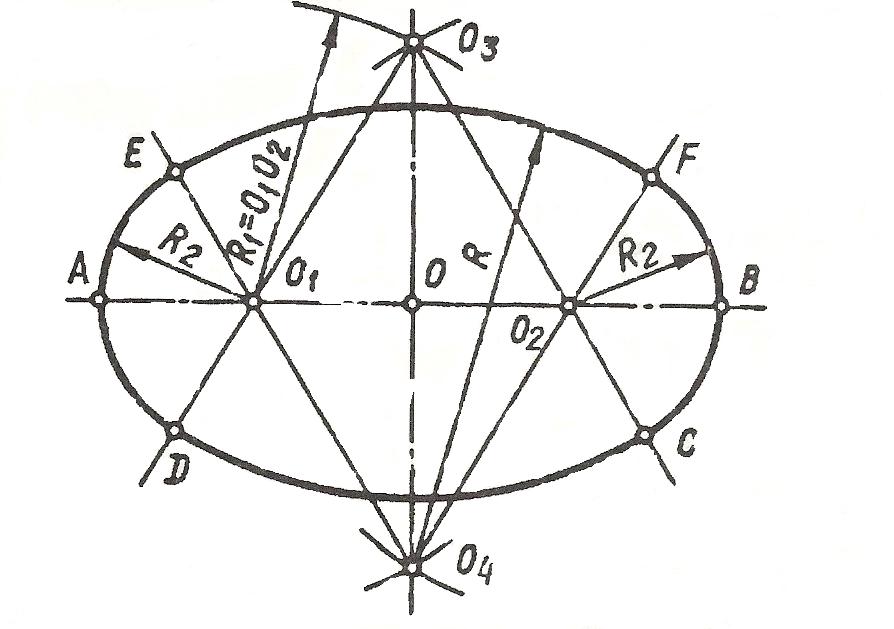

Велику вісь овалу АВ ділимо на чотири однакові частини .
Центрами кінцевих дуг є точки О1 і О2. Центри О3 і О4 одержимо в точках перетину допоміжних дуг, проведених з О1 та О2 радіусом R1, який дорівнює O1O2, тобто АВ/2. 3 центрів О1 і О2 проведемо дуги радіусом R2=O1A=O2B до перетину в точках D, Е, F і С з прямими, проведеними через точки O4 і О1, O3 і О1, 04 і О2, О3 і О2. Точки С, D, Е і F є точками спряження. Дуги з центрів O3 і O4 опишемо радіусом R=O4Е=O4F=О3D=O3С.
Поділом великої осі АВ на чотири частини можна побудувати овал дещо іншим способом. Через центр овалу О проведемо малу вісь перпендикулярно до АВ і з цього ж центра радіусом ОО1=ОА/2 опишемо коло.
Перетин його з малою віссю визначить центри О3 і О4. З центрів О1, і О2 радіусом О1А опишемо дуги між точками С, D і Е, F, а з центрів O3 і O4 дугами радіусів O4D замкнемо криву. Точки дотику С, D, Е, F дуг лежатимуть на лінії центрів.
Овал, що має одну вісь симетрії, називається овоїдом.
Завиток — плоска спіральна крива, яка викреслюється циркулем шляхом спряження дуг кіл.
