6.3 Система охлаждения забортной и пресной водой.
С помощью системы охлаждения обеспечивается отвод теплоты от различных механизмов, устройств, приборов и рабочих сред в теплообменных аппаратах. Система охлаждения забортной водой может быть использована для аварийного осушения МО, а также для подачи забортной воды к потребителям, не относящимся к ЭУ.
6.3.1 Система охлаждения забортной водой.
Традиционно система охлаждения используется для отвода теплоты от теплообменников масла 3, пресной воды 4 и от наддувочного воздуха 5 главного двигателя (см. рис. 6) Производительность насоса забортной воды 2 выбирается исходя из температуры забортной воды после прохода всех охладителей 50°С, на выходе не более 32°С, т.е. с максимальным температурным перепадом 18°С.

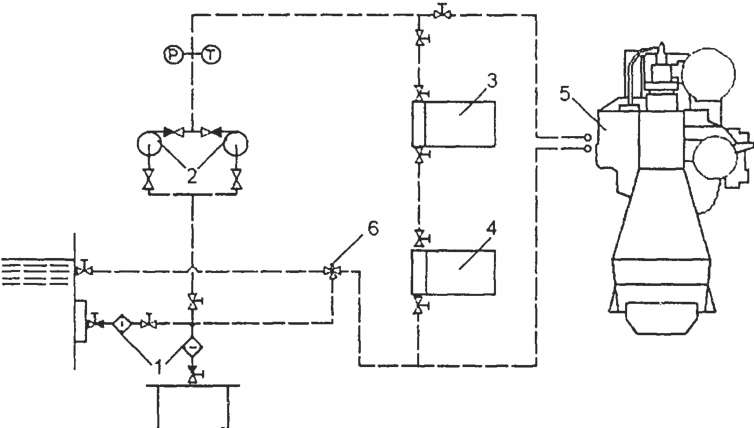

Рис.6
- Система охлаждения забортной водой
МОД: 1 - фильтр; 2 - насос забортной воды;
3 - охладитель масла; 4 - охладитель
пресной воды; 5 - охладитель наддувочного
воздуха; 6 - терморегулятор забортной
воды
6.3.2 Система охлаждения пресной водой.
Система охлаждения цилиндров МОД, показанная на рис. 7, используется для охлаждения втулок цилиндров, крышек цилиндров и выпускных клапанов главного двигателя. Насос пресной воды охлаждения цилиндров принимает воду на выходе из холодильника пресной воды и подает ее в двигатель. На входе в холодильник пресной воды 8 охлаждения цилиндров предусмотрен терморегулятор 9 с датчиком температуры на выходе охлаждающей воды из двигателя, который поддерживает температуру воды на выходе из двигателя на уровне 80°С.

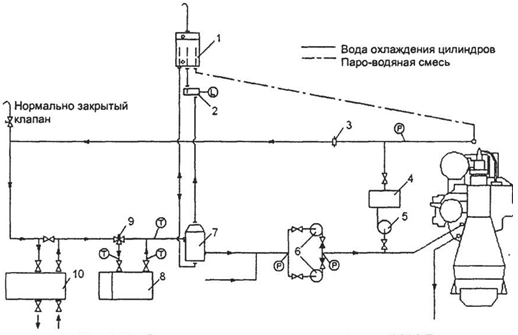

Рис.
7 - Система охлаждения пресной водой
МОД.
1
- расширительный бак; 2 - коробка
сигнализатора;
3
- дроссель для регулирования давления
воды;
4
- подогреватель воды; 5 - насос подогревателя
воды;
6
- насос пресной воды; 7 - деаэрационный
бак;
8
- холодильник воды; 9 - терморегулятор;
10 - опреснитель
Конец деаэрационной трубы должен быть ниже самого низкого уровня воды в расширительном баке 1, а расширительный бак следует разместить в МО по крайней мере на 5 м выше трубы охлаждающей воды на выходе из главного двигателя. Дроссельная шайба 3 поддерживает давление охлаждающей воды выше давления забортной воды. Полный объем расширительного бака должен приблизительно составлять 10% от полного количества воды в системе охлаждения цилиндров.
6.4 Система сжатого воздуха.
Система сжатого воздуха предназначена для производства, хранения и расходования воздуха. В судовых дизельных установках сжатый воздух расходуется на пуски и реверсирование главного дизеля, на пуски вспомогательных дизелей, на работу тифона, на системы управления и на судовые нужды.
Воздухохранители. Запас сжатого воздуха определяет пуск и реверс главных двигателей и пуск вспомогательных двигателей. Баллоны сжатого воздуха изготавливают сварными. На баллонах имеются плавкие вставки, которые при высокой температуре расплавляются и выпускают воздух по специальному трубопроводу за борт. Вторая горловина служит для осмотра внутренней поверхности баллона.
Конструктивно баллон такого типа представляет собой цилиндр с двумя выпуклыми донышками, в которых сделаны лазы.
В корпусе баллона для удаления накапливающейся влаги устанавливают клапан продувания в наиболее низкой точке. Чтобы скапливающаяся в магистралях влага не попадала в двигатель, трубопровод прокладывают с уклоном в сторону баллонов. Процесс удаления масла и влаги из водомаслоотделителей баллонов и магистралей желательно автоматизировать.
Компрессоры. Для наполнения баллонов воздухом применяются, в основном, поршневые многоступенчатые компрессоры, приводом которых служат электродвигатели или двигатели внутреннего сгорания.
В соответствии с требованиями Регистра на судах неограниченного района плавания должно быть не менее двух основных компрессоров, один из которых может быть навешенным. Общая подача основных компрессоров должна быть достаточной для заполнения в течение одного часа воздухохранителей главных двигателей, начиная от атмосферного давления до давления, необходимого для выполнения числа пусков и маневров.
На судах, главные и вспомогательные двигатели которых запускаются сжатым воздухом, должно быть предусмотрено устройство, обеспечивающее возможность пуска основных пусковых компрессоров в течение не более 1 часа.
Трубопроводы системы, предназначенные для пополнения воздухохранителей, должны быть подведены непосредственно от компрессоров к воздушным баллонам и полностью отделены от пусковых трубопроводов.
На трубопроводе после каждого компрессора должны быть установлены невозвратно-запорные клапаны, а на трубопроводе, подающем воздух к каждому двигателю, перед его пусковым клапаном должен быть установлен невозвратный клапан. Если в конструкции двигателя предусматриваются устройства, предотвращающие распространение взрыва, установка такого клапана необязательна.
Температура воздуха или сжатых газов, поступающих в воздухохранитель, не должна превышать 90°С. В необходимых случаях предусмотрены соответствующие охладители.
Трубопроводы должны прокладываться по возможности прямолинейно, с небольшим уклоном для спуска воды. Трубопроводы не должны иметь уклона в направлении главного пускового клапана двигателя.
На трубопроводах между компрессорами и воздухохранителями предусматриваются устройства для удаления воды и масла, если они отсутствуют на самих компрессорах.
В качестве материала для труб применяется сталь. Однако для уменьшения коррозии целесообразно внутреннюю поверхность изготовлять из материалов, не подверженных коррозии (цинк, медь).
Контроль за работой системы сжатого воздуха заключается в поддержании требуемого рабочего давления в баллонах и температуры воздуха по ступеням сжатия в компрессоре. В процессе работы компрессоры систематически продувают, чтобы удалить скопившуюся в баллонах и сепараторе влагу. Периодически проверяется работа предохранительных клапанов и редукторов.
Принципиальная схема системы сжатого воздуха. Система сжатого воздуха для небольших судов состоит из баллонов пускового воздуха, рассчитанного на 3,0 МПа, а все потребители воздуха меньших давлений получают его через редукционные клапаны от одного из баллонов главного двигателя.
В данной системе все потребители воздуха давлением меньше пускового получают питание через редукционные клапаны от одного из баллонов главного двигателя.
Система воздуха, представленная на рис. 8, состоит из двух основных электрокомпрессоров 4 и одного подкачивающего компрессора 5, двух баллонов-хранилищ сжатого воздуха 3 для запуска главного двигателя и двух баллонов 6 для запуска ДГ. Подкачивающий компрессор 5 автоматически включается для подкачки в баллоны 3 при падении в них давления ниже заданного.

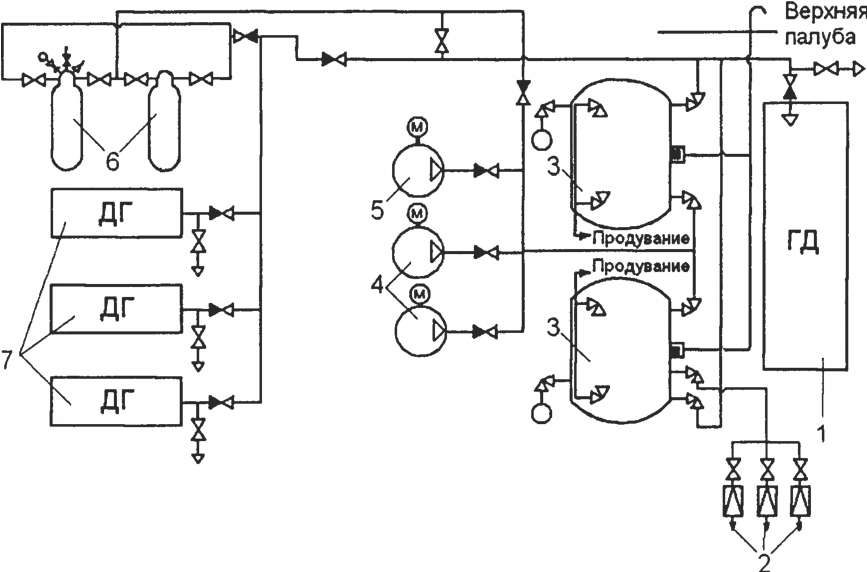

Рис.8
- Система сжатого воздуха: 1 - главный
двигатель; 2 - редукторы тифона, системы
ДАУ, хозяйственных нужд; 3 - баллоны; 4
- основные компрессоры;
5
- подкачивающие компрессоры; 6 - баллоны
ДГ; 7 - ДГ
