6 Подбор подшипников качения на заданный ресурс.
6.1. Промежуточный вал.

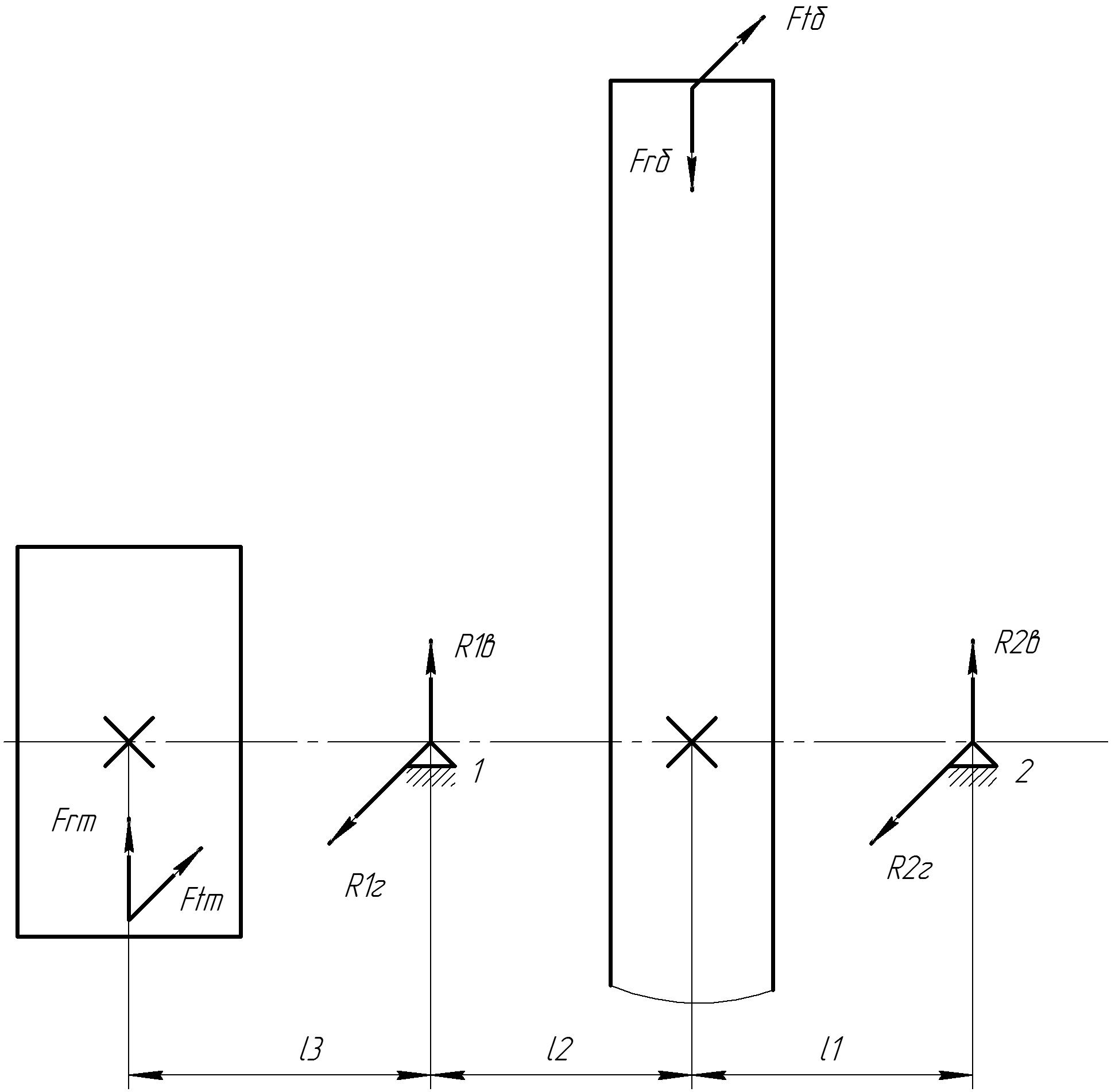

- в плоскости XOZ:

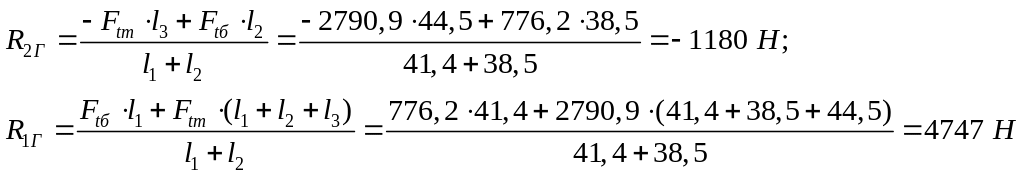

Из суммы моментов относительно опоры 1 и опоры 2 соответственно:
- в плоскости YOZ:

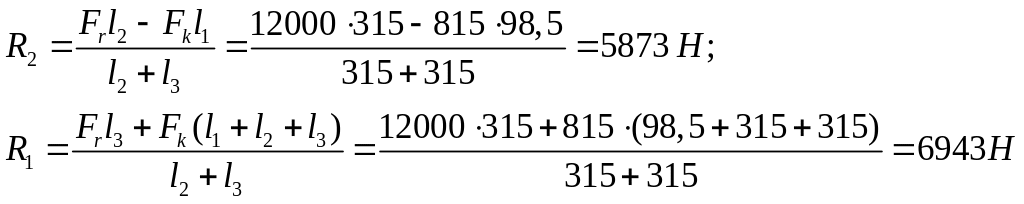

Из суммы моментов относительно опоры 1 и опоры 2 соответственно:
Для 2 режима нагружения, коэффициент эквивалентности KE=0,8.

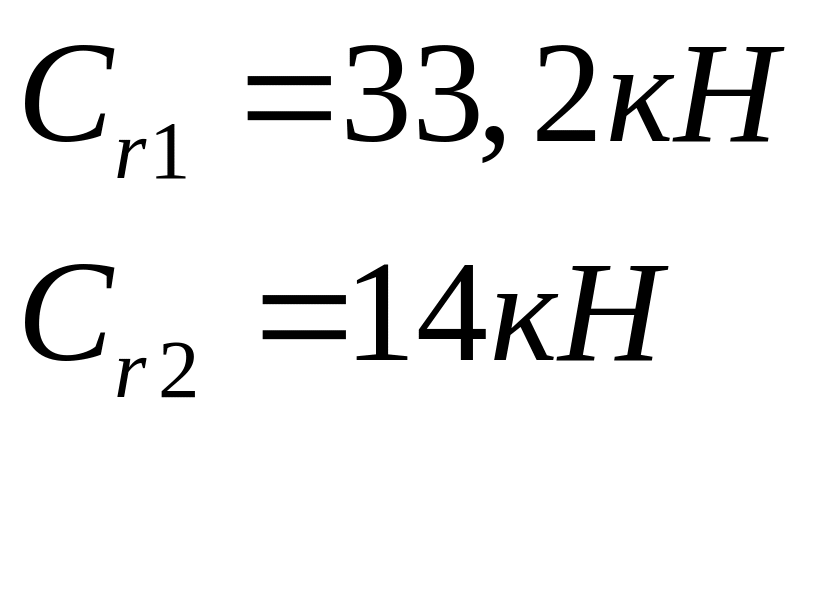

Назначим для первой опоры шариковые радиальные подшипники средней серии 307 по ГОСТ8338-75, второй опоры шариковые радиальные подшипники легкой серии 205 по ГОСТ8338-75.
Осевая сила равна нулю, тогда для опор: X=1, Y=0.

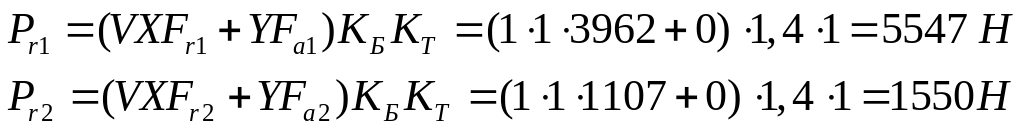

Эквивалентная динамическая радиальная нагрузка для подшипников при V=1(вращается внутреннее кольцо), [1, табл. 7.6] и (tраб≤100°С) в опорах 1 и 2:

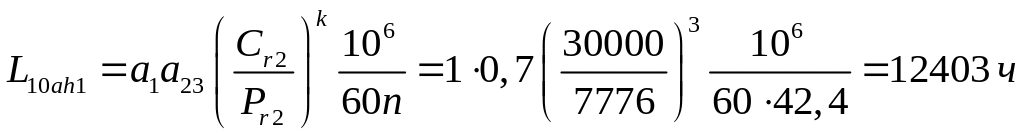

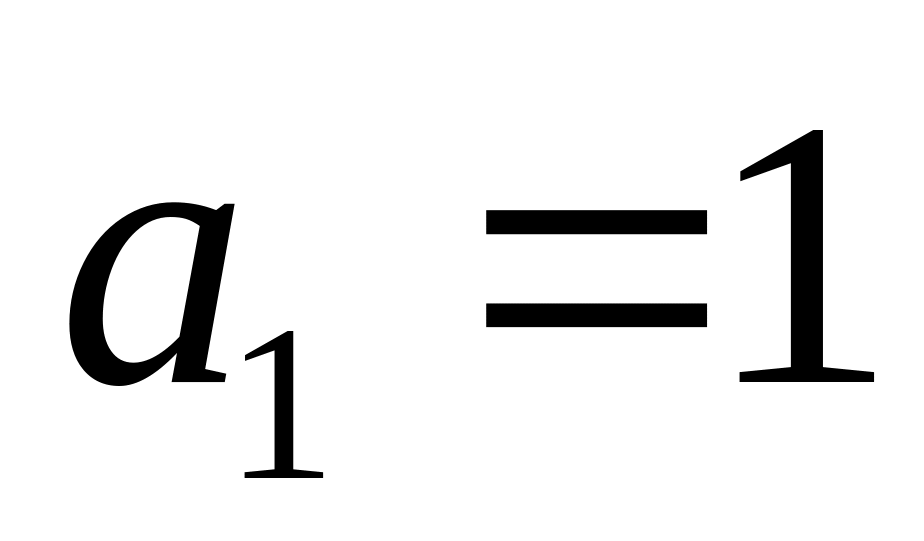

Для подшипников вычисляем расчетный скорректированный ресурс при (вероятность безотказной работы 90%), (обычные условия применения [1, с. 117]), k=3 (шариковый подшипник)

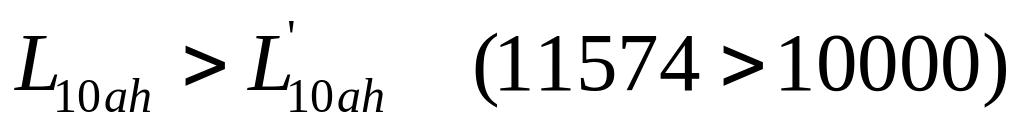

Расчетные ресурсы больше требуемого .

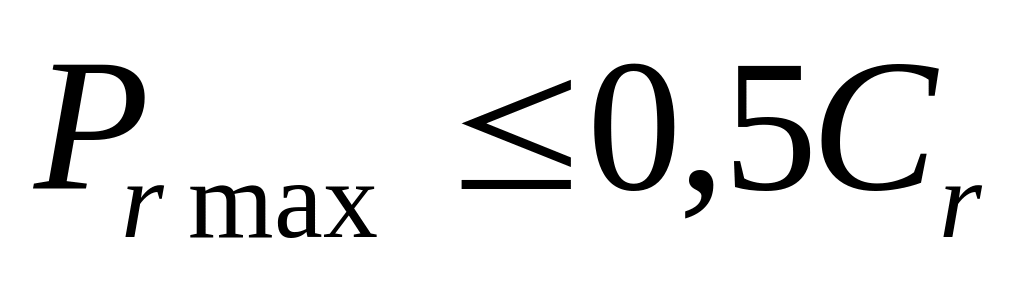

Проверка выполнения условия:

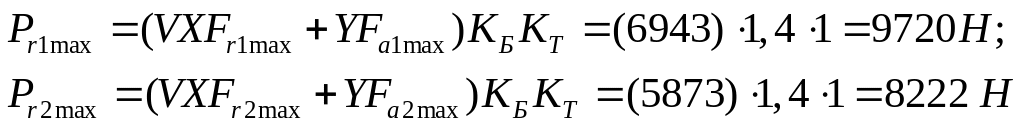

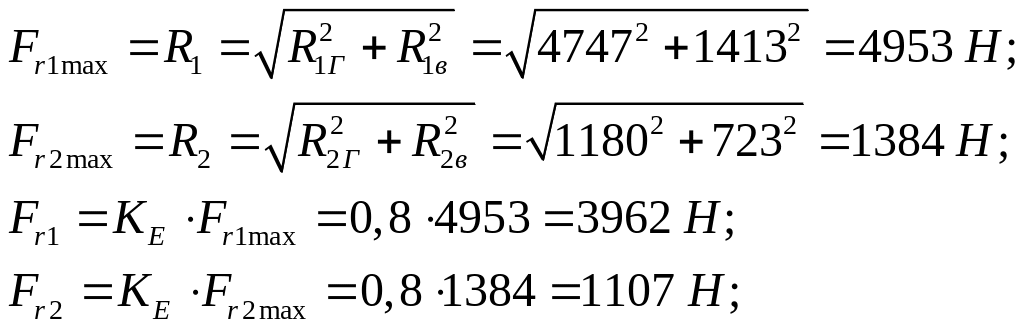

Эквивалентная динамическая радиальная нагрузка для подшипников опор:
Условие выполнено: 6934 < 33200/2; 1938 < 14000/2;
Так как расчетный ресурс больше требуемого и выполнено условие , то предварительно назначенные подшипники 307 и 205 пригодны при требуемом ресурсе надежность выше 90%
6.2. Тихоходный вал.
[1, С. 108]
Реакции от зубчатого зацепления компенсируются т.к. редуктор твухпоточный.

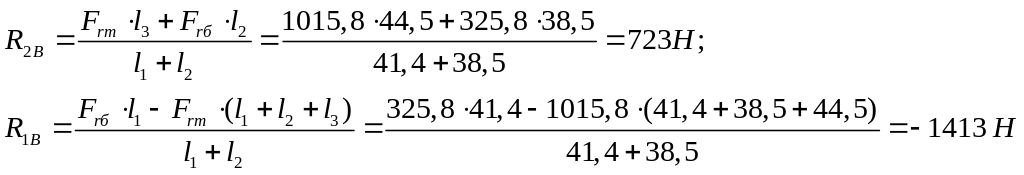

Из суммы моментов относительно опоры 1 и опоры 2 соответственно:
Для 2 режима нагружения, коэффициент эквивалентности KE=0,8.
Назначим предварительно шариковые радиальные подшипники средней серии 212 по ГОСТ8338-75.
Осевая сила равна нулю, тогда для опор: X=1, Y=0.
Эквивалентная динамическая радиальная нагрузка для подшипников при V=1(вращается внутреннее кольцо), [1, табл. 7.6] и (tраб≤100°С) в опорах 1 и 2:
Для более нагруженного второго подшипника вычисляем расчетный скорректированный ресурс при (вероятность безотказной работы 90%), (обычные условия применения [1, с. 117]), k=3 (шариковый подшипник)
Расчетные ресурсы больше требуемого .
Проверка выполнения условия:
Эквивалентная динамическая радиальная нагрузка для подшипников опор:
Условие выполнено: 18690 < 33200/2
Так как расчетный ресурс больше требуемого и выполнено условие , то предварительно назначенные подшипники 212 пригодны при требуемом ресурсе надежность выше 90%
6.3. Приводной вал.

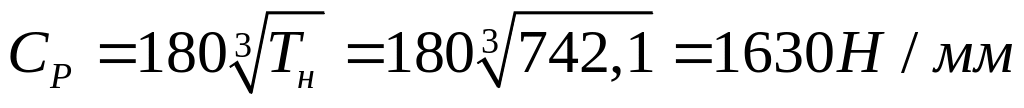

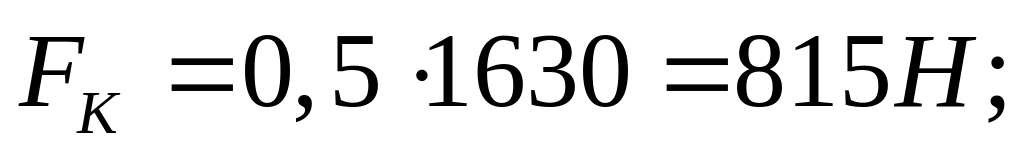

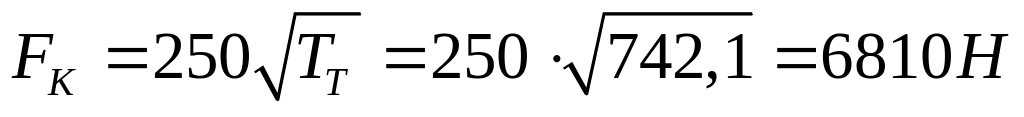

[1, С. 107] где CP-радиальная жесткость упругой муфты, -радиальное смещение валов; =0,5 мм.

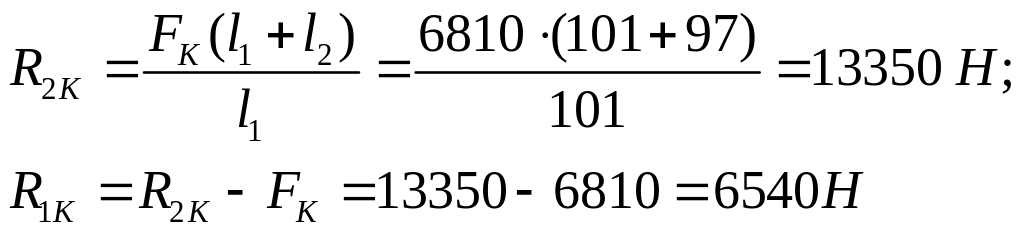

Из суммы моментов относительно опоры 1 и опоры 2 соответственно:
Для 2 режима нагружения, коэффициент эквивалентности KE=0,8.
Назначим предварительно шариковые радиальные сферические двухрядные подшипники средней серии 1210 по ГОСТ28428-90.
Осевая сила равна нулю, тогда для опор: X=1, Y=0.
Эквивалентная динамическая радиальная нагрузка для подшипников при V=1(вращается внутреннее кольцо), [1, табл. 7.6] и (tраб≤100°С) в опорах 1 и 2:
Для более нагруженного первого подшипника вычисляем расчетный скорректированный ресурс при (вероятность безотказной работы 90%), (обычные условия применения [1, с. 117]), k=3 (шариковый подшипник)
Расчетные ресурсы больше требуемого .
Проверка выполнения условия:
Эквивалентная динамическая радиальная нагрузка для подшипников опор:
Условие выполнено: 18690 < 33200/2
Так как расчетный ресурс больше требуемого и выполнено условие , то предварительно назначенные подшипники 1210 пригодны при требуемом ресурсе надежность выше 90%
