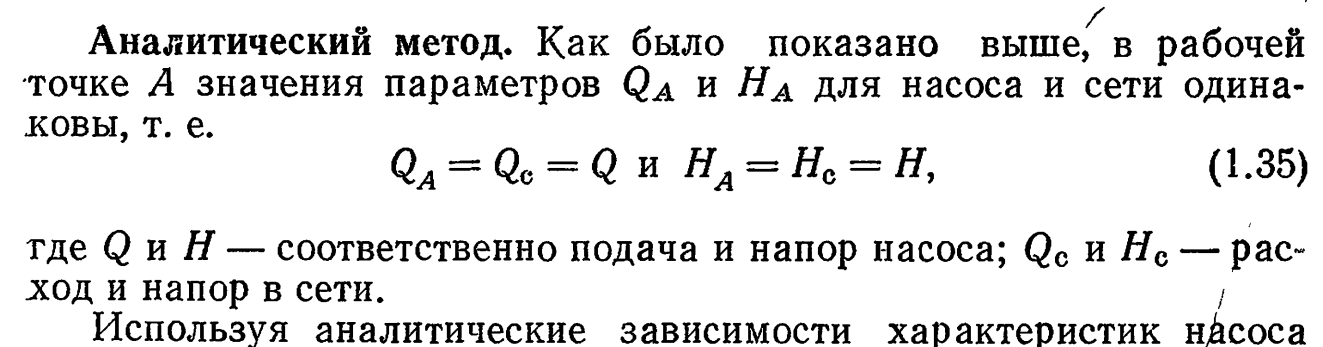

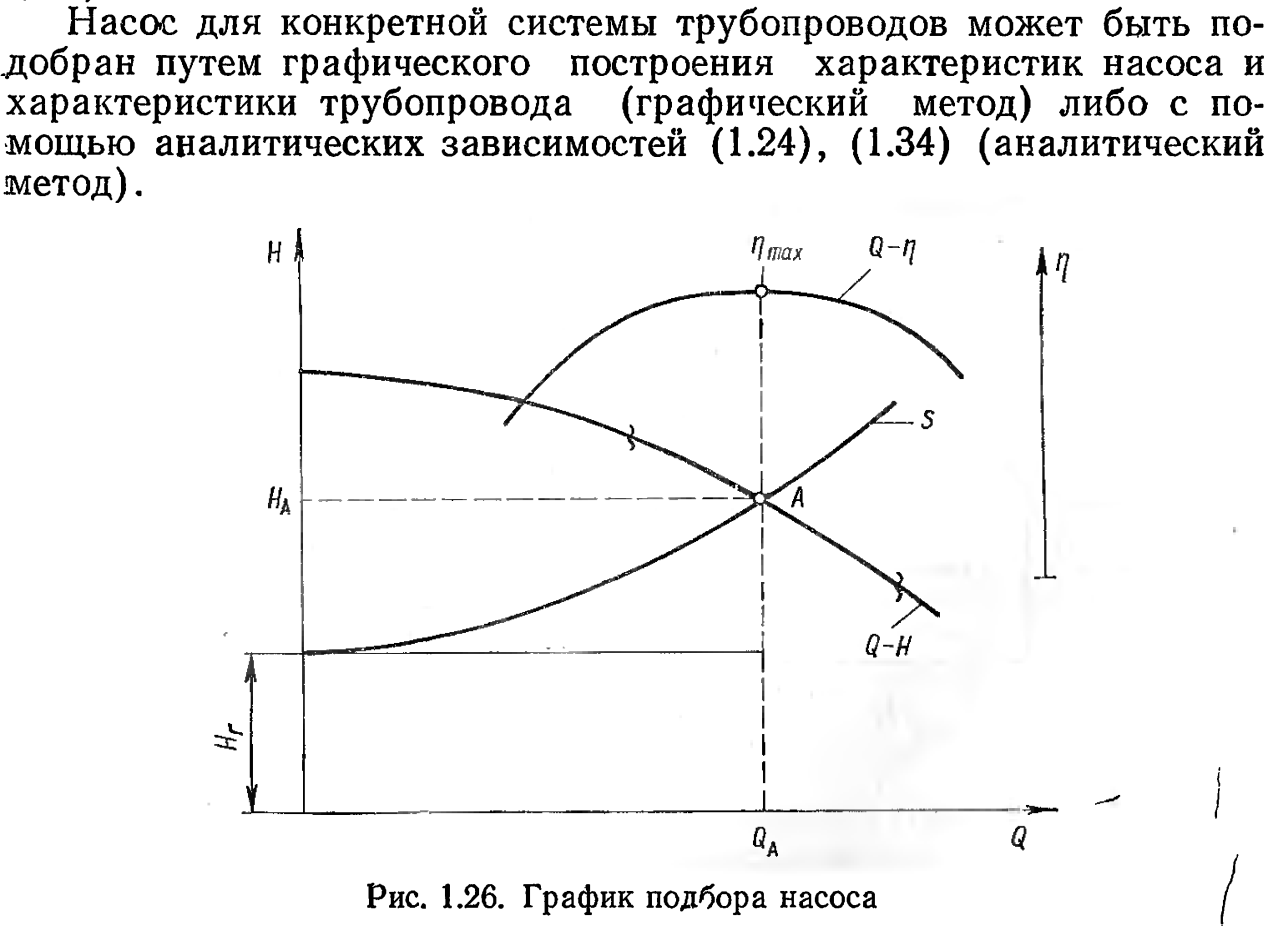

20.Подбор насосов для из совместной работы на трубопровод при параллельном включении
21.Совместная работа центробежных насосов при их последовательном включении
Центробежные насосы включают в одну систему последовательно, т.е. напорный патрубок одного насоса подключают к всасывающему патрубку второго в тех случаях, когда напор, развиваемый одним насосом, недостаточен для подачи жидкости на заданную высоту, или в тех случаях, когда последовательное включение насосов позволяет обеспечить подачу расчетного расхода при заданной характеристике системы.
Рис. 3.13. Характеристика последовательной работы двух одинаковых насосов
а — при Нг>На; б — при Hг<Н
Для построения суммарной характеристики последовательно работающих насосов необходимо сложить ординаты характеристик Q — Н этих насосов при одной и той же подаче, так как напор, развиваемый последовательно работающими насосами, равен сумме напоров, развиваемых каждым из этих насосов. В случае последовательной работы двух насосов с одинаковыми характеристиками ординаты (при данной подаче) удваиваются.
На рис. 3.13 изображена суммарная характеристика двух одинаковых насосов при их последовательной работе для случая, когда каждый из них в отдельности не может поднять воду на заданную высоту (так как НГ>Н).
Характеристика совместной работы двух насосов (кривая СЕ) получена путем удвоения ординат характеристики каждого насоса (кривой DB), например ординаты Hб в точке б при подаче Qб. Рабочая точка последовательно включенных насосов (точка А на рис. 3.13, а) лежит на пересечении кривой совместной работы насосов СЕ с характеристикой системы.
Насосы включают последовательно и в тех случаях, когда один насос в состоянии подать воду в систему, но не обеспечивает заданной подачи (HГ<H). Построение суммарной характеристики двух одинаковых насосов для такого случая показано на рис. 3.13,6. Как видно из этого рисунка, последовательное включение насосов позволяет увеличить не только напор, но и подачу воды.
В случае последовательного включения двух насосов с неодинаковыми характеристиками суммарная кривая их совместной работы строится путем сложения ординат характеристик каждого из последовательно работающих насосов при одинаковых подачах.
В практике перекачивания жидкости на большие расстояния при значительном геометрическом подъеме бывает необходимо располагать последовательно работающие насосы (или насосные установки) на значительных расстояниях один от другого, устраивая так называемые станции подкачки
22.Влияние изменения геометрической высоты подъёма жидкой среды на работу насоса
Геометрическая высота подъема может изменяться за счет колебания уровня воды в источнике или напор-
но-регулирующих емкостях (резервуары чистой воды, водонапорные башни и т. д.). В летний и зимний периоды уровень воды в поверхностном источнике понижается, а в паводковый —повышается. Изменение геометрической высоты подъема жидкой среды может вызвать неэкономичный режим работы насоса, и это необходимо учитывать при проектировании насосных станций. На рис. 1.38 показаны характеристики и схема насосной установки с напорным баком. Предположим, что геометрическая высота подъема жидкой среды Нг определяется уровнем а—а. Тогда режим работы насоса характеризуется точкой А. При увеличении геометрической высоты подъема до значения Нг' (уровень а'—а') характеристика трубопровода займет положение S' и рабочая точка переместится в положение А1' Из анализа характеристик следует, что повышение уровня жидкой среды в напорном баке приводит к уменьшению подачи насоса и снижению мощности (точки 1 и 3), а режим работы насоса может перейти в область низких значений КПД.
23.Схема и принцип работы осевого насоса
24.Элементы теории, напор и подача осевых насосов
25.Характеристики осевых насосов, регулирование их подачи, маркировка

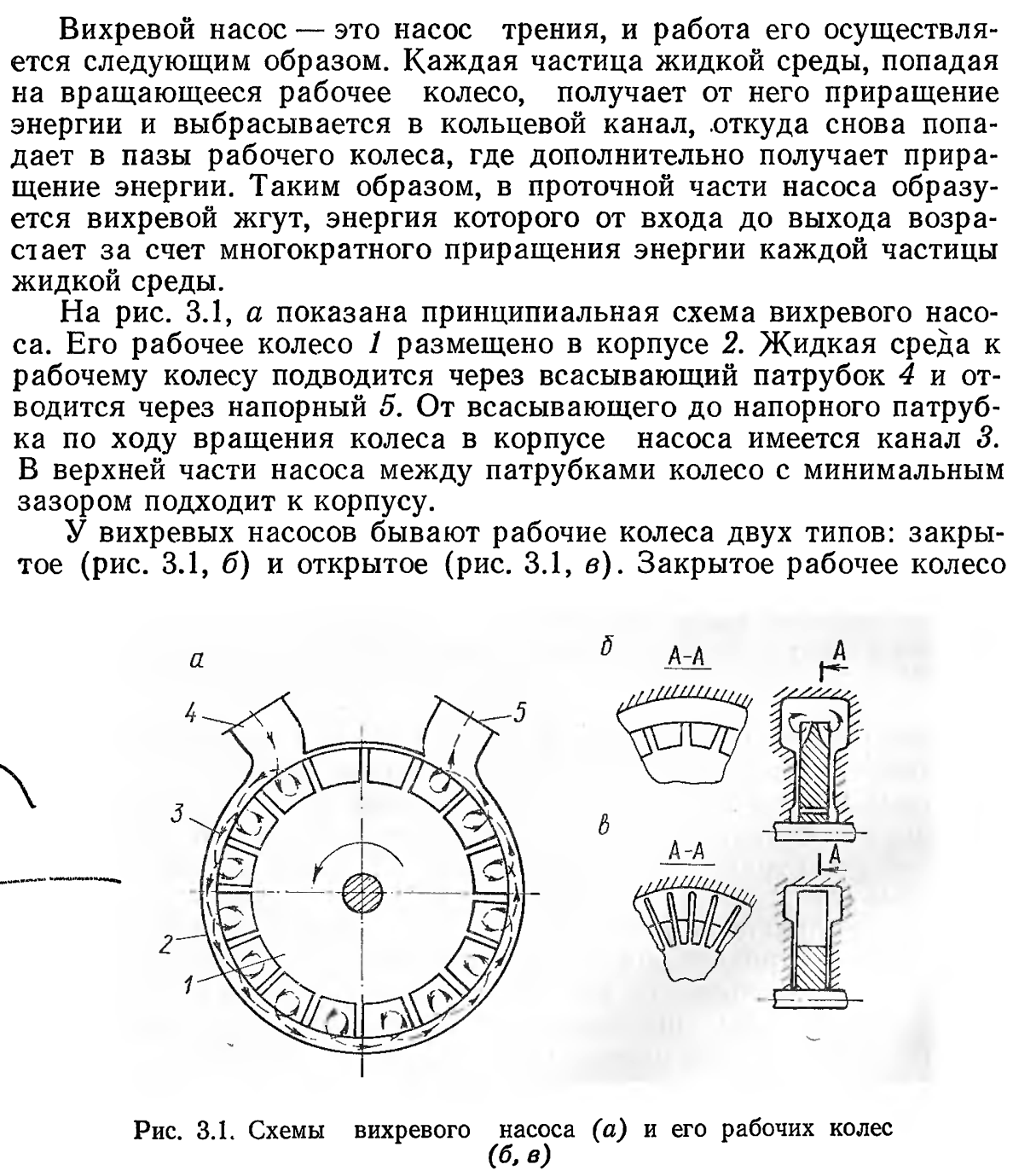

26. Вихревые насосы. Схема, принцип работы и область применения.

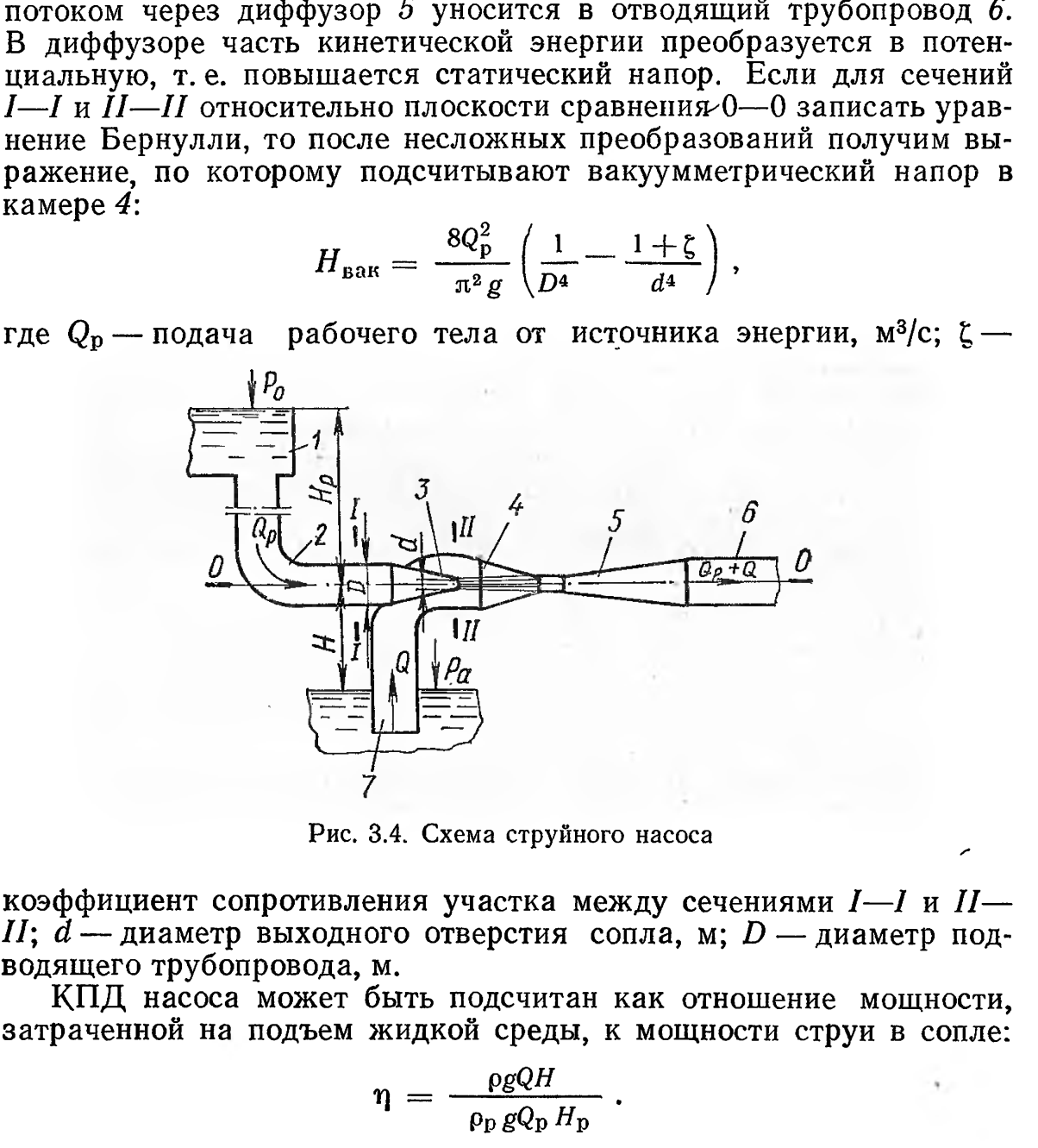

27.Струйные насосы. Схема, принцип работы и область применения.
28.Шнековые насосы. Схема, принцип работы и область применения.
29.Вибрационные насосы. Схема, принцип работы и область применения.
30.Воздушные водоподъёмники. Схема, принцип работы и область применения.
31..Поршневые насосы. Схема, принцип работы и область применения.
Поршневыми наз возвратно-поступательные насосы у которых рабочие органы выполнены в виде поршня. Принцип действия поршневого насоса одностороннего действия:Вращающийся кривошип 1 приводит в движение шатун 2, который преобразует вращательное движение кривошипа в возвратно-поступательное движение ползуна. Шток 4 и поршень 5 перемещаются возвратно-поступатеьно. При перемещении поршня 6 слева на право в раб камере 7 созд разряжение, вследствии чего всас. клапан 11 открывается и жидкая среда во всасывающей трубе 10 поступает в камеру. Крайнее левое положение поршня – верхняя мёртвая точка (ВМТ), крайнее правое – ниж мёртвая точка (НМТ). После НМТ поршень совершает обратный ход и выталкивает жидк среду в напорный трубопр. 8. Нагнет клапан 9 открывается при движении поршня справа на лево тогда, когда давление в раб камере станет больше, чем в напорном трубопроводе V=(nD2/2)*S-общая жид среды выталкиваемой поршнем 1 раз
Q=V*n/60 n-частота вращения кривошипа. Используется для перекачивания активного ила. Плюсы-большой напор, Минусы-сложность конструкции.
32.Диафрагменные насосы. Схема, принцип работы и область применения.

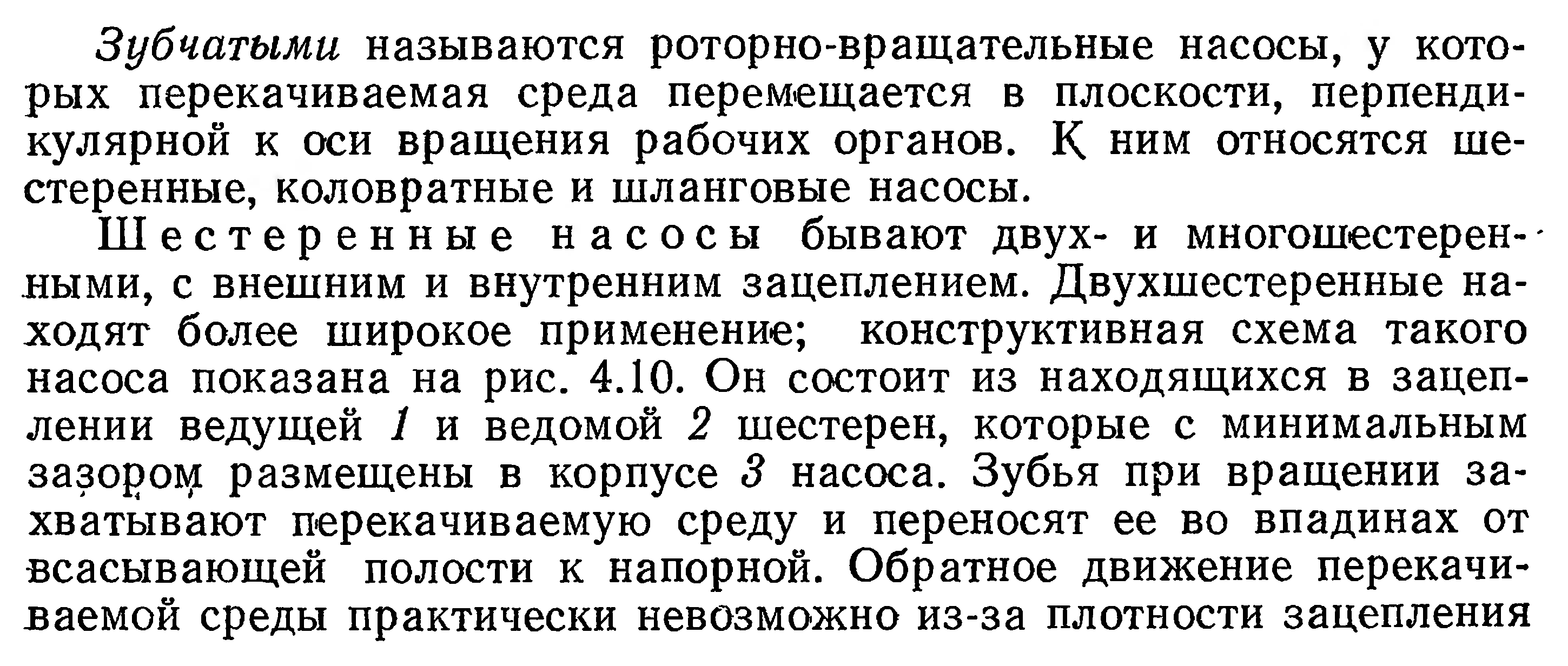

33.Зубчатые насосы. Схема, принцип работы и область применения.
34.Шиберные насосы. Схема, принцип работы и область применения.
35.Основные схемы насосных станций первого подъёма на поверхностных источниках
Выбор схемы станции зависит от типа насоса, колебания уровня воды в источнике, геологических и климат. условий.
Схема1:
1- водозаборные сооружения, 2- всас. трубопровод, 3- здание НС, 4- насосный агрегат, 5- нагнет. трубопровод.
Данная схема применяется в том случае. когда амплитуда колебания уровней воды Ha не превышает допустимую геометрич. высоту всасывания насоса.
Схема 2: применяется когда
Схема 3
, - Отметка установки насоса.
Эта схема используется, когда необходимо большое кол-во воды ( подача).
