Введение

Развитие авиационно-космической науки привело к созданию сложнейших авиационных и космических комплексов, составной элемент которых является человек-оператор. Существенно изменился характер труда авиационного специалиста (летчика, инженера, техника и т. д.). Основными его задачами все более становятся: контроль процессов управления, принятия решения в нестандартных ситуациях, дублирование работы технических систем.

На ранней стадии освоения летательного аппарата изменения в составе приборного оборудования были минимальными, но вскоре анализ авиационных происшествий показал очевидную необходимость приборного переоснащения из-за несовершенства и неприспособленности применяемых приборов отслеживать и своевременно выдавать возросшую информацию экипажу.

Анализ развития отечественных и зарубежных бортовых устройств отображения информации (УОИ) показал перспективность использования электронных индикаторов. Переход к электронным УОИ позволил по сравнению с первоначальной компоновкой кабины экипажа уменьшить число приборов, светосигнализаторов и переключателей

В настоящее время для воспроизведения информации выпускается большое количество разнообразных по принципу действия индикаторных устройств. Это электролюминесцентные, светодиодные, газоразрядные и плазменные, лазерные и голографические, жидкокристаллические УОИ.

1. Электролюминесцентные УОИ

В основу электролюми­несценции положено свойство некоторых кристаллических ве­ществ—люминофоров—излучать свет под действием электриче­ского поля. Электролюминесцентное свечение свойственно некоторым кристаллическим веществам, у которых под действием поля атомы переходят в возбужденное состояние. Широко применяют порошковые люминофоры на основе сульфидов цинка—кристаллофосфоры. Они являются полупроводниками с примесной проводимостью. Атомы примесей могут входить в кристаллическую решетку путем внедрения или замещения.

Места расположения примесных атомов называют центрами люминесценции (активации). В этих центрах электроны могут по­лучать достаточную энергию для перехода в зону проводимости. При возвращении электронов в центры активации часть поглощенной энергии освобождается и появляется люминесцентное свечение. Чтобы привести атомы кристаллов в возбужденное состояние, не­обходима напряженность поля порядка 10⁹В/м, в результате чего происходит разгон электронов и ионизация центров активации. Электроны, сталкиваясь с центрами активации, отдают им свою кинетическую энергию. Ионизированные уровни активации, рекомбинируясь с элек­тронами зоны проводимости, излуча­ют свет. Излучение происходит с того же энергетического уровня, который был достигнут при возбуждении. В ре­зультате возникает излучение в боль­шом числе локализованных областей. Испускание квантов света — это по­следний этап любых областей и последний этап люминесценции.

В основу элек­тролюминесцентных индикаторов (ЭЛИ) положен плоский конденса­тор, диэлектриком которого служит связующее вещество — композиция ор­ганической смолы и люминофора, как на рис. 1. Один из электродов 2 кон­денсатора прозрачный, другой— металлический 4.В качест­ве прозрачного электрода, используют окись кадмия или двуокись олова. Металлический электрод имеет фор­му знака, который должен, ото­бражаться УОИ. Под воздействием поля, создаваемого источником переменного напряжения возникает свечение участков люминофо­ра 3,контактирующих с металлическим электродом. Стекло 1 вы­полняет защитную роль ЭЛИ.

Величина яркости ЭЛИ обычно в рабочих условиях находится в пределах 10—40 кд/м ². Яркость свечения ЭЛИ зависит от часто­ты и амплитуды приложенного напряжения (рис. 2). При уве­личении амплитуды возбуждающего напряжения усиливается ио­низация центров активации, а с ростом частоты ускоряются про­цессы перехода люминесцирующих атомов в возбужденное и нор­мальное состояния. Это приводит к увеличению интегральной яр­кости ЭЛИ.

На практике часто для оценки величины яркости используют зависимость , (1)

где — коэффициент пропорциональности;— амплитуда им­пульса возбуждающего напряжения;— показатель, изменяющий­ся для порошковых фосфоров от 3 до 5. Изменение длительности импульсов возбуждающего напряже­ния до 100 мкс при постоянной скважности почти не изменяет яр­кости свечения. Яркость ЭЛИ изменяется во времени.

Рис. 1.Устройство электролюминесцентного индикатора:

1-стекло; 2-прозрачный электрод; 3-люминофор; 4- металлический электрод.

В, кд/м ²

Рис. 2.Зависимость яркости от напряжения возбуждения при различной

частоте

Спектр света, испускаемого электролюминесцентными источни­ками, лежит в видимой части излучения и зависит от вида приме­няемого активатора: добавка меди вызывает голубое свечение, меди и алюминия - зеленое и т. д. С увеличением величины воз­буждающего напряжения и частоты спектральный состав ЭЛИ смещается в более высокую область. Наи­большая яркость у ЭЛИ с зеленым свечением.

Знакосинтезирующие ЭЛИ конструктивно весьма просты, вы­полняются на основе порошковых электролюминофоров и имеют линейчатую структуру. Сегменты пред­ставляют собой металлизированные электроды. В качестве общего элек­трода используется прозрачный про­водящий слой. Герметизация индикатора осуществляется эпоксидным ком­паундом. Цифросинтезирующие ЭЛИ обычно имеют семи-, восьми- и девя­тисегментную структуру и конструк­тивно выполняются либо в виде оди­ночных блоков, как видно из рис.3, либо в ви­де панелей на несколько десятичных разрядов. Знаковые индикаторы со­держат большее число сегментов и обеспечивают отображение букв ла­тинского и русского алфавитов, а так­же цифр.

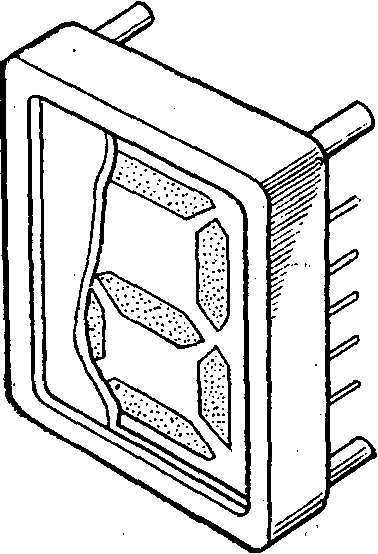

Рис. 3.ЭЛИ с семисегментной структурой

Большое вни­мание уделяется разработке и исследованию различных видов ма­тричных и мозаичных панелей на электролюминофорах. Простейшая люминесцентная матричная панель представлена на рис. 4. Стеклянная пластина 4 - для защиты панели от внешних воздействий. Шины-электроды могут быть получены фото­литографией, методом электрогравировки, путем вакуумного напыления электродов, через трафарет и т. д. Наименьшее рас­стояние между шинами, определяющее разрешающую способ­ность экрана, должно быть больше толщины электролюминесцент­ного слоя, чтобы электрическое поле, возникающее между электро­дами, не приводило к появлению электролюминесценции в зазорах.

Недостаток таких панелей— сложность технологии изготовле­ния и невысокое быстродействие, связанное с инерционностью вы­сокочувствительных фотопроводников.

Рис. 4. Электролюминесцентная матричная панель:

1-слой электролюминофора; 2,3-взаимно перпендикулярные системы узких параллельных шин-электродов (шина 2 прозрачная); 4-стеклянная пластина.

Лучшие из них, выполнен­ные на основе сернистого и селенистого кадмия, имеют время нара­стания и спада фотопроводимости от единиц до десятков миллисекунд.
