16. Цели и методика выполнения статического зондирования.
В основные задачи статического зондирования входит обеспечение исходными инженерно-геологическими данными проектирования и строительства (для выбора типа фундаментов, определения глубины заложения и предварительных размеров фундаментов, выбора несущего слоя грунтов под сваи, определение несущей способности и размеров свай, составления проекта производства земляных работ, контроля разуплотнения грунтов при производстве земляных работ).
Статическое зондирование следует применять в сочетании с другими видами инженерно – геологических исследований для:
выделения инженерно-геологических элементов (мощность, граница распространения грунтов различного состава и состояния);
определения однородности грунтов по площади и глубине;
определение глубины залегания кровли крупнообломочных грунтов;
приближенной количественной оценки характеристик свойств грунтов;
определение сопротивления грунта под сваей и по ее боковой поверхности;
определения степени уплотнения и упрочнения во времени искусственно сложенных (насыпных и намывных) грунтов;
выбора мест расположения опытных площадок для детального изучения физико-механических свойств грунтов.
Статическое зондирование основано на вдавливании зонда в грунт статической нагрузкой (рис. 7.6). Оно применяется для испытания немерзлых и талых песчано-глинистых грунтов, содержащих не более 25 % частиц крупнее 10 мм (ГОСТ 19912-2001).

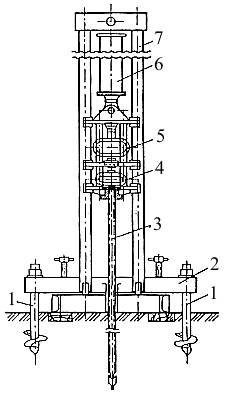

Рис. 7.6. Схема погружения зонда при статическом зондировании. 1 — винтовые анкерные сваи; 2 — рама; 3 — зонд; 4 и 5 — динамометры; 6 — домкрат; 7 — направляющая
17. Цели и методика выполнения испытания грунтов диламометром.
8.1. Сущность метода
8.1.1 Испытание грунта плоским дилатометром проводят для определения модуля деформации Е песков, глинистых, органо-минеральных и органических грунтов.
8.1.2 Модуль деформации определяют по результатам нагружения грунта горизонтальной нагрузкой в скважине с помощью плоского дилатометра.
Результаты испытания оформляют в виде графика зависимости перемещения штампа дилатометра от нагрузки.
8.1.3 При проходке опытной скважины следует соблюдать требования 4.4 (4.4 При проходке опытной скважины запрещается применение ударно-канатного, вибрационного и шнекового бурения, начиная с отметки на 1 м выше участка, на котором будет производиться испытание. На этом участке скважину следует проходить вращательным способом с помощью колонковой трубы, обуривающего грунтоноса или буровой ложки, частота вращения которых не должна превышать 60 об/мин, осевая нагрузка на буровой наконечник — не более 0,5 кН.)
8.1.4 Диаметр скважины должен быть не менее ширины лопатки дилатометра.
8.1.5 Глубина погружения дилатометра от забоя скважины или o т поверхности грунта до центра штампа должна быть не менее пяти диаметров штампа.
8.2 Оборудование и приборы
8.2.1 В состав установки для испытания грунта плоским дилатометром должны входить:
- плоская лопатка дилатометра с выдвигающимся плоским круглым штампом;
- устройство для создания и измерения давления на штамп дилатометра;
- устройство для измерения перемещения штампа дилатометра.
8.2.2 Конструкция установки должна обеспечивать:
- возможность создания непрерывно возрастающего с постоянной скоростью давления на грунт;
- возможность тарировки лопатки дилатометра с плоским штампом.
Угол заострения лопатки дилатометра должен составлять не более 60 ° . Диаметр выдвигающегося штампа должен составлять 70 мм и не превышать 2 / 3 ширины лопатки.
8.2.3 Устройство для измерения давления на штамп дилатометра должно обеспечивать измерение давления с погрешностью не более 0,01 МПа.
Устройство для измерения перемещения штампа дилатометра в горизонтальном направлении должно обеспечивать измерение деформаций грунта с погрешностью не более 0,01 мм в пределах не менее 3 мм.
