17.Общая и местная устойчивость балок. Их проверки и обеспечение. Расстановка ребер жесткости.
Общую устойчивость составных двутавровых балок, изгибаемых в
плоскости стенки, выполняют по формуле:
Проверка местной устойчивости стенок балки
Стенки балок, для обеспечения их местной устойчивости следует укреплять поперечными ребрами, поставленными на всю высоту стенки.
Ребра жесткости нужны в том случае, если значение условной гибкости стенки при отсутствии подвижной нагрузки:
Поперечные ребра жесткости ставятся в местах опирания второстепенных балок. В то же время шаг ребер не должен превышать 2*hef.
Проверка местной устойчивости стенки:
Критические нормальные напряжения
Критическое касательное напряжение
Основные поперечные ребра жесткости располагают в местах
приложения больших неподвижных сосредоточенных узлов и на
опорах в пролете, желательно с постоянным шагом по длине балки.
Расстояния между основными поперечными ребрами не должны
Превышать а = 2*h.
Ребра жесткости выполняют из листовой стали, допускается
использование для ребер одиночных уголков, приваренных к стенке пером или полкой. Последнее решение применяют при
прикреплении к ребру примыкающей балки, передающей значительную опорную реакцию.
Ребра жесткости прикрепляют к стенке непрерывными угловыми
одно- или двусторонними швами. В балках, несущих статическую
нагрузку, поперечные ребра приваривают и к поясам. При этом
торцы ребер должны иметь скосы с размером 40x40 мм или 40x60 мм для снижения концентрации сварочных напряжений и пропуска
поясных швов.
18.Опорные части балок
Передача нагрузки от балки на нижележащую несущую
конструкцию (стену, колонну, другую балку) осуществляют через опорные
ребра балок или вспомогательные элементы. В реальных конструкциях все опорные узлы сопряжений обладают податливостью и отпорностью по всем направлениям, однако в зависимости от степени податливости или отпорности в идеализированных расчетных схемах узлы сопряжения подразделяют на шарнирные (подвижные или неподвижные), жесткозащемленные и упругоподатливые.
Конструктивно сопряжение может быть выполнено по этажной
схеме, когда одна конструкция опирается сверху на другую, или по схеме примыкания сбоку с передачей нагрузки через опорные стойки или соединительные элементы (рис.5.38). Соединения проектируют болтовыми либо сварными. Предпочтение следует отдавать болтовым, в том числе высокопрочным и сдвигоустойчивым соединениям, позволяющим обеспечить более высокое качество при повышенной технологичности на монтаже.

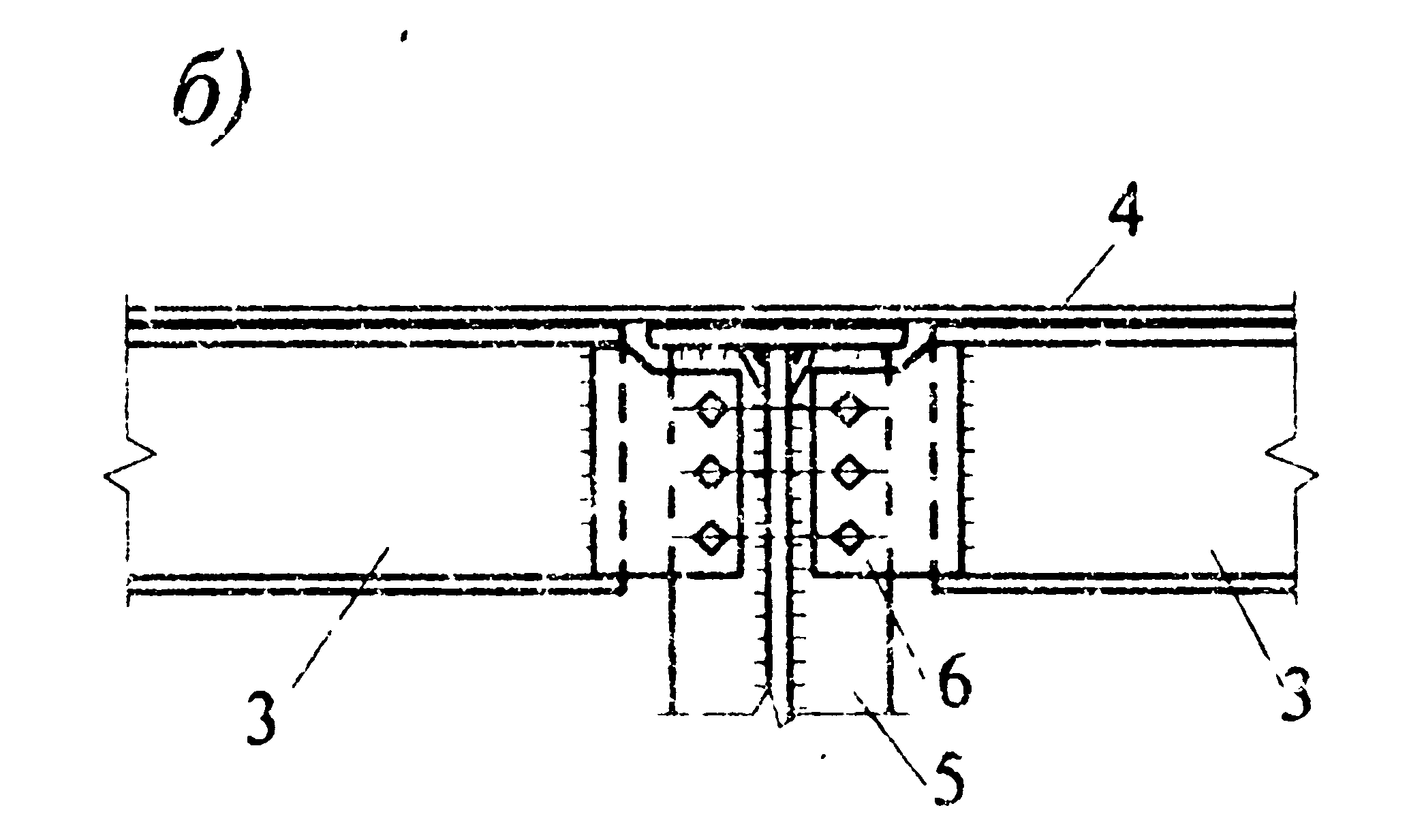

Рис. 5.38. Сопряжения балок:
а - этажное; б- в одном уровне;1 -
колонна; 2 - главная балка; 3 - балка настила; 4 - настил; 5 - ребро; 6 - соединительный элемент

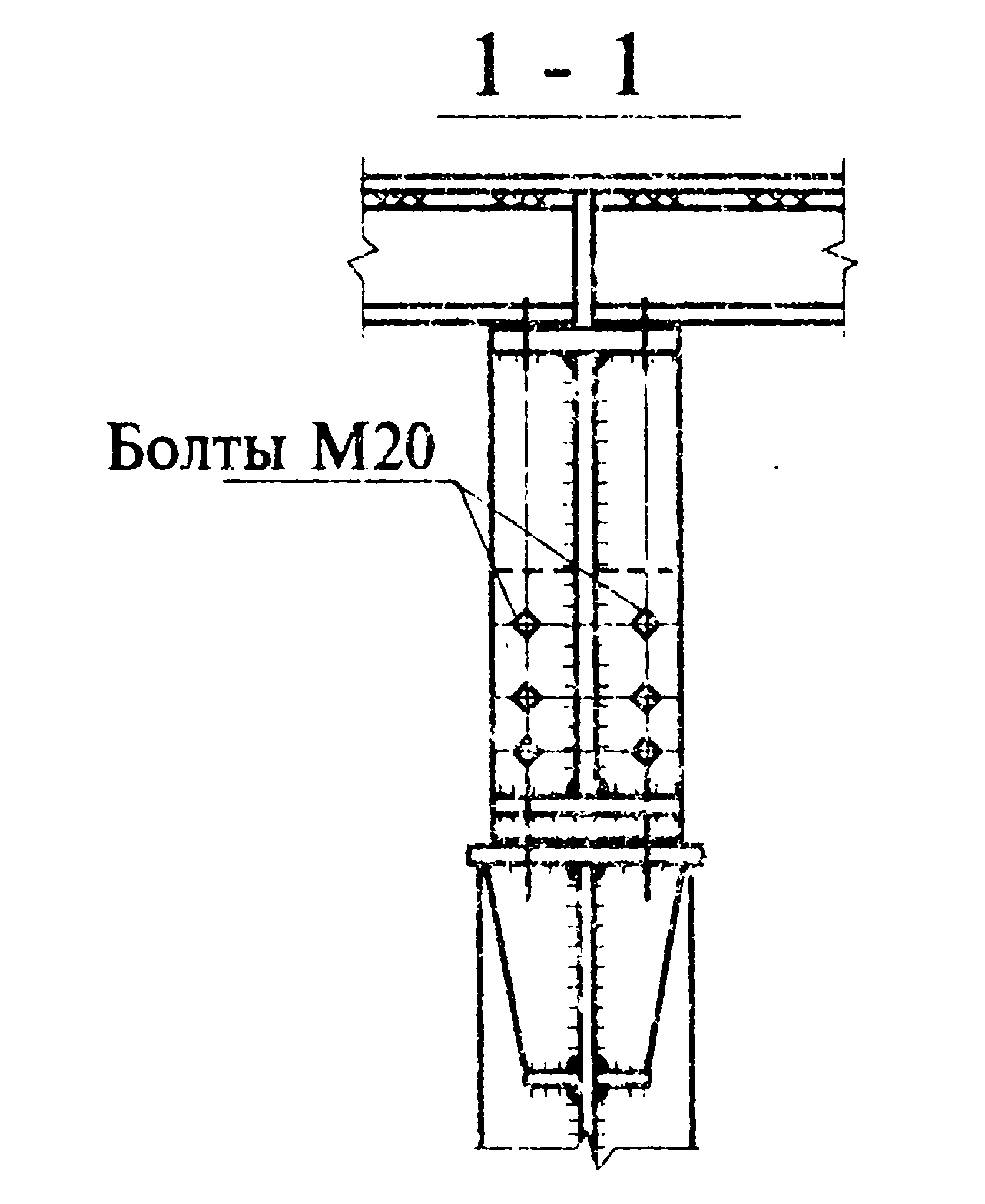

19.Сопряжение балок с колоннами
20. Работа стойки(колонны) на сжатие, понятие о гибкости, расчетной длины. Типы сечений сплошностенчатых и сквозных центрально-сжатых колонн. Типы решеток сквозных колонн.
Рис. 6.1. Силуэты стержней:
а - постоянного сечения; б,в- переменного
сечения; г - ступенчатый; д - постоянного
сечения с консолью: 1- стержень; 2 - оголовок;
3 - консоль; 4 – база
Рис. 6.2. Технические решения составных стержней:
а - сплошной стержень; б...е - сквозные стержни; б - на планках; в- на жестких вставках;
г - решетчатый; д - перфорированный замкнутого типа; е - то же, открытого типа.
Мощные стержни типа колонн, стоек, элементов тяжелых ферм
выполняют из одиночных широкополочных двутавров или
составляют их из нескольких прокатных профилей (рис.6.2). Составные
стержни могут быть сплошностенчатыми - сплошными - (а) и
сквозными.
Последние в свою очередь делят на стержни с безраскосной
решеткой {б,в), решетчатые (г) и перфорированные (д,е). Ветви (пояса) безраскосных стержней объединяют планками из листовой стали (б),
жесткими вставками (в) или перфорированными листами.
Перфорированные стержни могут быть выполнены также гнутосварными
из зигзагообразно разрезанных листов (д) или из прокатных
профилей, которые после предварительной фигурной резки объединяют в крестообразное сечение (е).

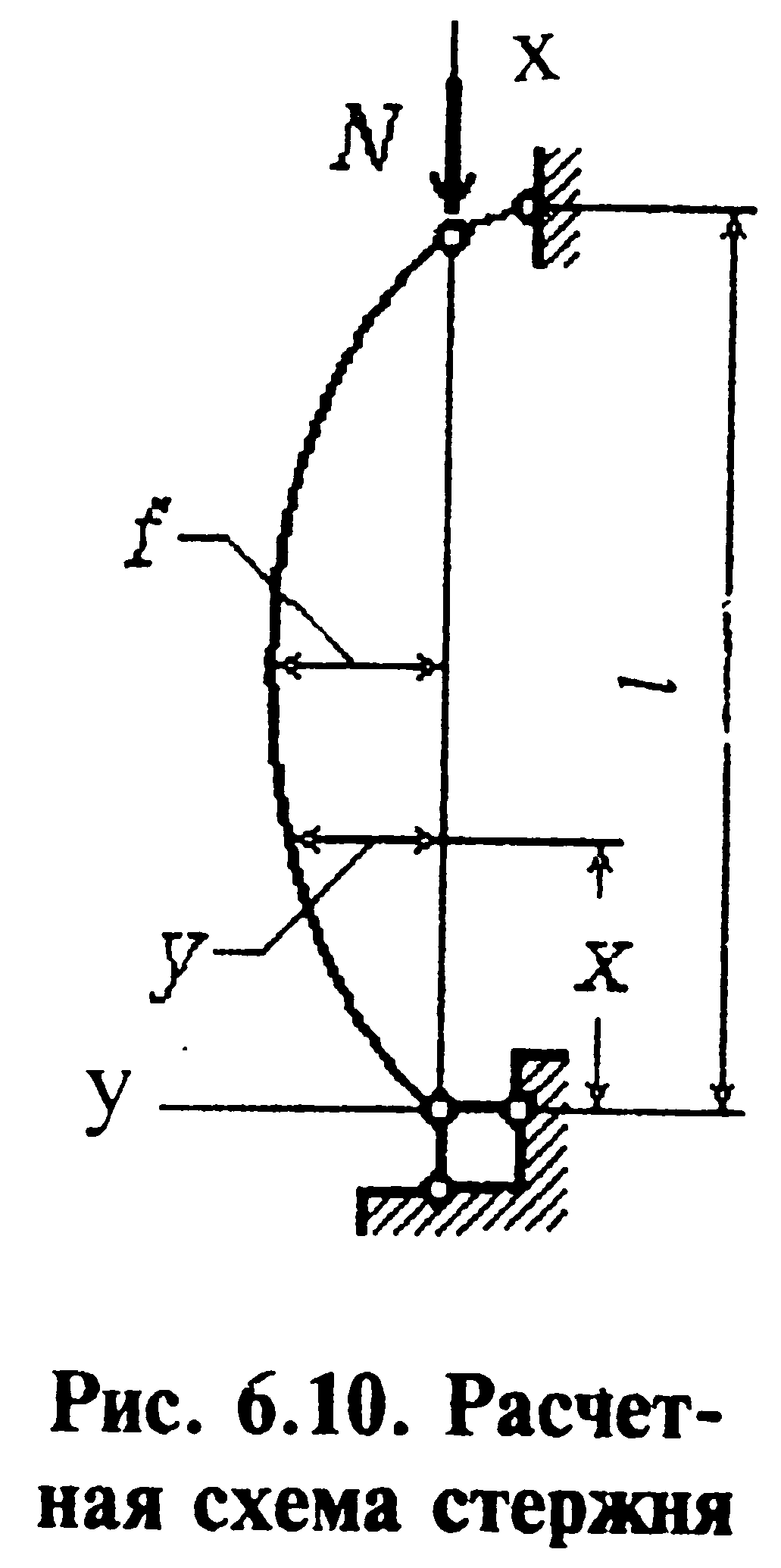

Расчетной (приведенной) длины стержня Iо как
расстояния между точками перегиба его изогнутой оси.
Формула Эйлера
Гибкость стержня
Условная гибкость стержня
Условие устойчивости
