Выбор манжетных уплотнений

Манжетные уплотнения применяют для предохранения от вытекания смазочного материала из подшипниковых узлов, а также для защиты их от попадания извне пыли и влаги. Используемые нами манжеты ( рисунок 14 ) состоят из корпуса 1, изготовленного из маслостойкой резины, каркаса 2, представляющего собой стальное кольцо Г – образного сечения, и браслетной пружины 3. Каркас придаёт манжете жёсткость и обеспечивает её плотную посадку в корпусную деталь без дополнительного крепления. Браслетная пружина стягивает уплотняющую часть манжеты, вследствие чего образуется рабочая кромка, плотно охватывающая поверхность вала. 95 % - ный ресурс для манжет составляет не менее 3000 часов. Свободное пространство между манжетами, а также между рабочими кромками манжеты при сборке необходимо заполнить смазочным материалом.

Манжеты резиновые армированные по ГОСТ 8752 – 79 выбираем по посадочному диаметру на вал d3 . Основные размеры выбираем по таблице [3].

Чтобы закрепить кольцо подшипника в корпусе без зазора, между торцом центрирующей цилиндрической поверхности крышки и наружным кольцом подшипника установим компенсаторные кольца.

Таблица 2.4.

Диаметр вала d

D

h

56

80

10

26

45

7

Рис.2.7. Манжета.

Муфта быстроходного вала

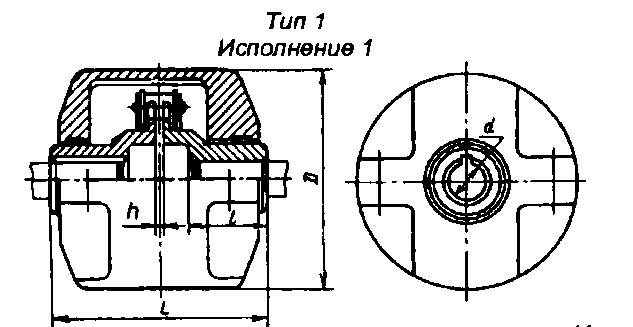

Для соединения быстроходного вала редуктора с валом электродвигателя используем упругую втулочно-пальцевую муфту. Выбор данной муфты обусловлен относительной простотой конструкции и удобством замены упругих элементов. Муфту подбираем по диаметру вала d=45 и передаваемому моменту число пальцев Z=4.

Муфта 250-38-2-32-1 ГОСТ 12081-72.

Компенсирующая способность муфты;

радиальное смещение валов не более 0.3 мм;

угловое смещение валов не более 00;

Определим силу, с которой муфта действует на быстроходный вал редуктора. Сначала определим окружную силу от муфты:

-делительный диаметр установки пальцев;

Сила с которой муфта действует на быстроходный вал редуктора;

.

Упругие элементы упруго втулочно-пальцевой муфты проверяют на смятие в предположении равномерного распределения нагрузки между пальцами:

где -диаметр пальца, мм

- длинна упругого элемента, мм

Расчет подшипников на быстроходном валу

Расчет производим по рекомендациям П.Ф.Дунаева

RA=1191.04 H; RВ=944.46 H; Fr=RA; FA=0; FX=896,4H; n=955 об/мин;

Предварительно выбераем подшипник 207 Cr=16 Кн; Сro=10000 H;

Определяем эквиволентную динамическую нагрузку РЕ

РЕ=(XVFr+YFAБКТ

где:

X,Y- коофиценты зависящие от типа подшипника

V-коофицент вращения

V=1 так как вращается внутреннее кольцо

КБ-коофицент безопасности

КТ-температурный коофицент

Находим Y

Так как отношение X=0,56; Y=1,99; e=0,22;

Проверяем правильность выбора X и Y:

так как 0,32>0,22, то X=0,56; Y=1,99;

Находим РЕ

(Н)

Определяем требуемую динамическую грузоподемность СТР

где:

L10h, L10-требуемая долговечность подшипника

ч;

млн.об;

Находим СТР

Н;

СТР<Cr следовательно предварительно выбранный подшипник пригоден.
