33.Варианты схем электронных регуляторов усиления
На рисунке 6.5 приведена принципиальная схема резонансного усилителя на полевом транзисторе, в цепь затвора которого наряду с начальным автоматическим смещением, создаваемым за счет падения напряжения постоянного тока истока на резисторе Rи, подается через фильтр отрицательное регулирующее напряжение от детектора АРУ. При увеличении абсолютного значения этого напряжения рабочая точка смещается вниз по проходной вольтамперной характеристике на участки с меньшей крутизной. Уменьшение крутизны приводит к уменьшению коэффициента усиления
Рисунок 6.5 – Резонансный усилитель с режимной АРУ и проходная
вольтамперная характеристика транзистора
На рисунке 6.6 приведена принципиальная схема резонансного усилителя на основе трехтранзисторного дифференциального каскада. В этом усилителе регулировка усиления осуществляется за счет перераспределения тока транзистора V3 между транзисторами V1 и V2. В цепь базы транзистора V1 Подаются напряжение постоянного смещения Е и регулирующее положительное напряжение напряжение uр. Положительное напряжение Е выбирается так, чтобы при отсутствии регулирующего напряжения транзистор V1 был закрыт, и весь ток транзистора V3 протекал через V2. Коэффициент усиления усилителя в этом случае максимален. При появлении положительного регулирующего напряжения ток через V1 увеличивается, а ток через V2 уменьшается. В результате уменьшается коэффициент усиления.
Рисунок6.6 – Резонансный усилитель с АРУ путем перераспределения токов
На рисунке 6.7 приведена схема резонансного усилителя с плавной регулировкой усиления путем изменения глубины отрицательной обратной связи. Обратная связь создается из-за сопротивления переменному току, действующего в цепи эмиттера. Это сопротивление создается параллельно включенными по переменному току резистором Rэ, сопротивлением диода и резистором R.
К диоду приложены положительное напряжение постоянного смещения Е и отрицательное регулирующее напряжение uр. При отсутствии регулирующего напряжения диод открыт, его сопротивление минимально, коэффициент усиления усилителя максимален. При подаче регулирующего напряжения сопротивление диода увеличивается, увеличивается глубина отрицательной обратной связи, коэффициент усиления усилителя уменьшается.
Рисунок 6.7 – Резонансный усилитель с АРУ путем изменения глубины
отрицательной обратной связи
В предыдущем варианте регулятора усиления изменением глубины отрицательной обратной связи регулировка осуществлялась плавно. На рисунке 6.8 приведена функциональная схема операционного усилителя, в котором регулировка осуществляется дискретно путем коммутации резисторов, включенных в цепь обратной связи. Управление электронными ключами осуществляется двоичной кодовой комбинацией, поступающей от микропроцессорной системы управления радиоприемником.

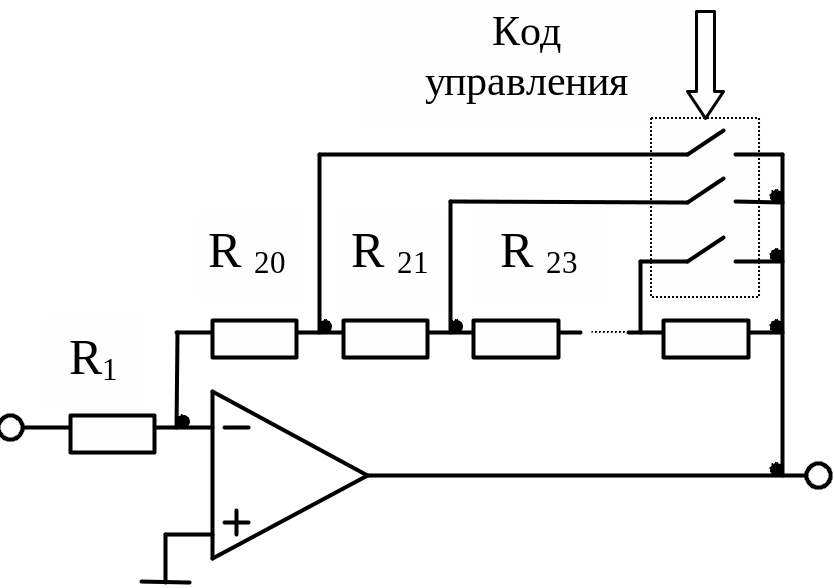

Рисунок 6.8 – Операционный усилитель с дискретной АРУ путем изменения глубины отрицательной обратной связи
Наряду с регулировкой усиления усилителей радиоприемника используются цепи, специально включенные для целей регулировки. Примером такой цепи является управляемый делитель напряжения, схема которого приведена на рисунке 6.9. В поперечное плечо Г-образного делителя включен полупроводниковый диод, сопротивление которого зависит от приложенного напряжения. При отсутствии регулирующего напряжения диод закрыт отрицательным напряжением смещения –Е, коэффициент передачи делителя напряжения максимален. Положительное регулирующее напряжение уменьшает сопротивление диода, следовательно, и коэффициент передачи делителя.
Рисунок 6.9 – Делитель напряжения с регулируемым коэффициентом усиления
