Управляющий протоколSnmp Вступление
Как известно, Интернет – огромная сеть, в которой функционирует гигантское количество узлов, маршрутизаторов и большое количество программного обеспечения. Само существование Интернет представляется просто чудом. Как нам с вами уже известно (см. Доклад 1) широко используемый протокол в сети – это TCP/IP. ВTCPреализована технология скользящего окна, позволяющая регулировать пропускную способность сети. Благодаря жестким правилам регулирования (жесткая протокольная регламентация) и существует сеть Интернет. Рассмотрим их более подробно.
Функции диагностики сети возложены на SNMP. Учитывая важность функции управления, для этих целей создано два протокола SNMP (SimpleNetworkManagementProtocol–RFC1157) и CMOT (CommonManagementInformationServicesandProtocoloverTCP/IP –RFC1095).

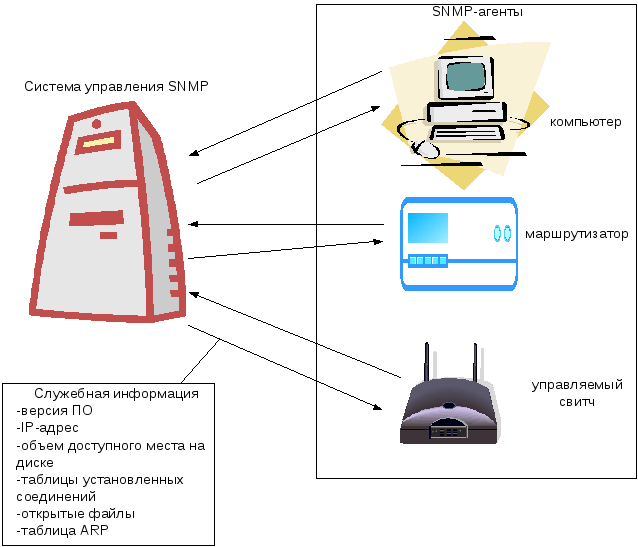

SNMP– это протокол из семействаTCP/IP, позволяющий наблюдать и передавать информацию о состоянии
компьютеров, на которых работает сервис SNMP;
маршрутизаторов и шлюзов
мини-компьютеров или мэйнфреймов;
терминальных серверов;
управляемых свитчей.
С помощью сервиса SNMPкомпьютер может выдавать отчет о своем состоянии системе управленияSNMPв сети, использующей протоколTCP/IP.
Сервис SNMPпосылает информацию о состоянии одному или нескольким компьютерам по запросу или когда происходит важное событие, например компьютеру не хватает места на жестком диске.

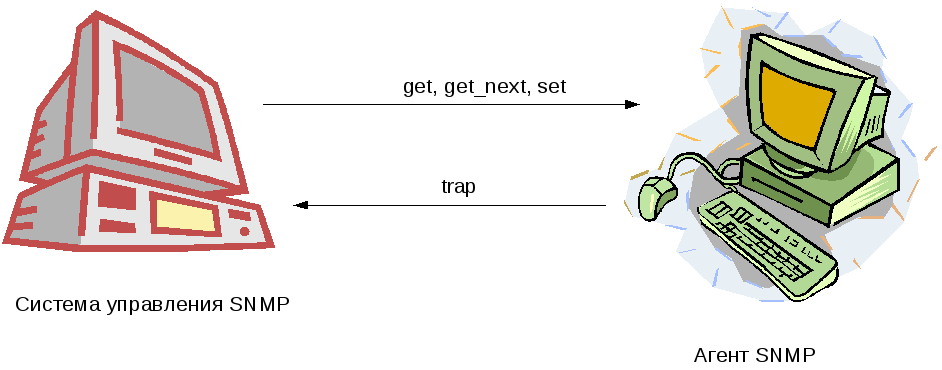

SNMPпозволяет одновременно наблюдать за различными компьютерами с помощью систем управления и агентов.
Система управления snmp
Основная функция системы управления – запрос информации от агентов. Система управления – это любой компьютер на котором работает программное обеспечение управления SNMP. Система управления может выполнять операцииget,get_nextиset.
Агент snmp
Основная функция SNMPзаключается в выполнении операцииget,get_nextиset, инициированных системой управления. Агент – это любой компьютер, на котором работает соответствующееSNMPПО, как правило, это сервер или маршрутизатор. Единственная операция, которая может быть инициирована агентом –trap. Эта операция сигнализирует системам управления (SNMP-менеджерам) о необычном событии, например нарушении пароля.
Описание протокола snmp
Чаще всего управляющая прикладная программа воздействует на сеть по цепочке SNMP-UDP-IP – физическая сеть. Каждому управляемому объекту присваивается уникальный идентификатор.
Протокол SNMP работает на базе протокола UDP и предназначен для использования сетевыми управляющими станциями. Он позволяет управляющим станциям собирать информацию о положении в сети Интернет. Протокол определяет формат данных, их обработка и интерпретация остаются на усмотрение управляющих станций или менеджера сети. SNMP-сообщения не имеют фиксированного формата и фиксированных полей. При работе протокол SNMP использует управляющую базу данных (MIB — Management Information Base, RFC-1213,-1212). Алгоритмы управления в Интернете обычно описывают в нотации ASN.1 (Abstract Syntax Notation).
Все объекты в Интернете разделены на 10 групп и описаны в MIB: система, интерфейсы, обмены, трансляция адресов, IP, ICMP, TCP, UDP, EGP, SNMP. В группу "система" входит название и версия оборудования, операционной системы, сетевого программного обеспечения и пр.
В группу "интерфейсы" входит число поддерживаемых интерфейсов, тип интерфейса, работающего под управлением IP (Ethernet, LAPB и т.д.), размер дейтаграмм, скорость обмена, адрес интерфейса. IP-группа включает время жизни дейтаграмм, информацию о фрагментации, маски субсетей и т.д.
В TCP-группу входит алгоритм повторной пересылки, максимальное число повторных пересылок и пр. Рассмотрим команды SNMP протокола.
