3.4 Использование Мастера подстановок

Сделать более простым ввод значений в поле позволяет операция подстановки. Используя эту операцию, можно выбирать значения поля из списка. Список значений может быть как фиксированным, так и содержаться в таблице или запросе. Сформировать столбец подстановок для поля помогает Мастер подстановок.

В базе данных «Токарно-карусельные станки» для более удобного ввода данных о станке в строку заказа используется мастер подстановок.

Для этого выделяем поле Станок в таблице Строка заказа и выбираем из списка в столбце Тип данных значение Мастер подстановок.

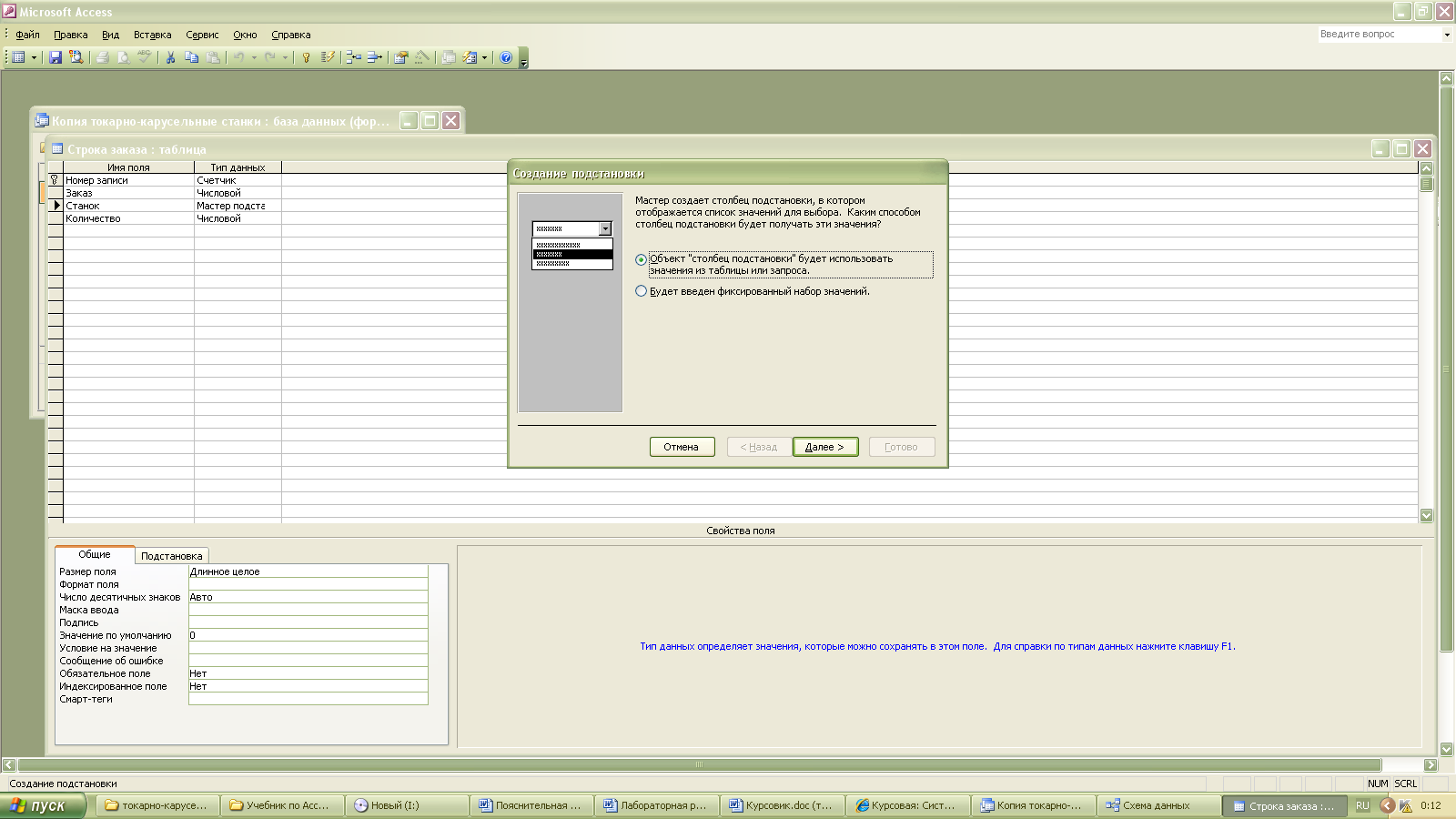

Рисунок 8 – Первое окно Мастера подстановок

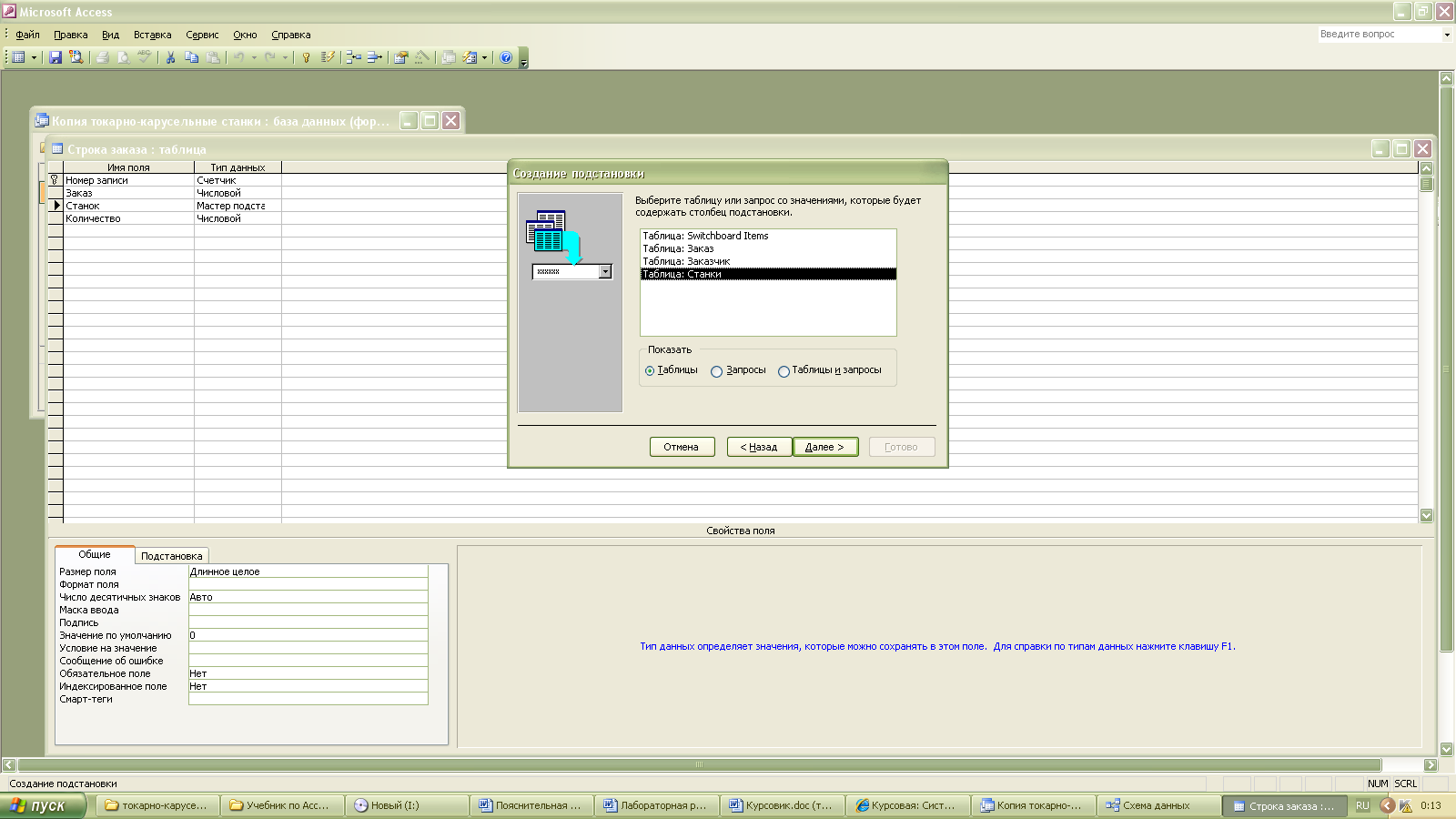

Рисунок 9 – Выбор объекта, содержащего столбец подстановки

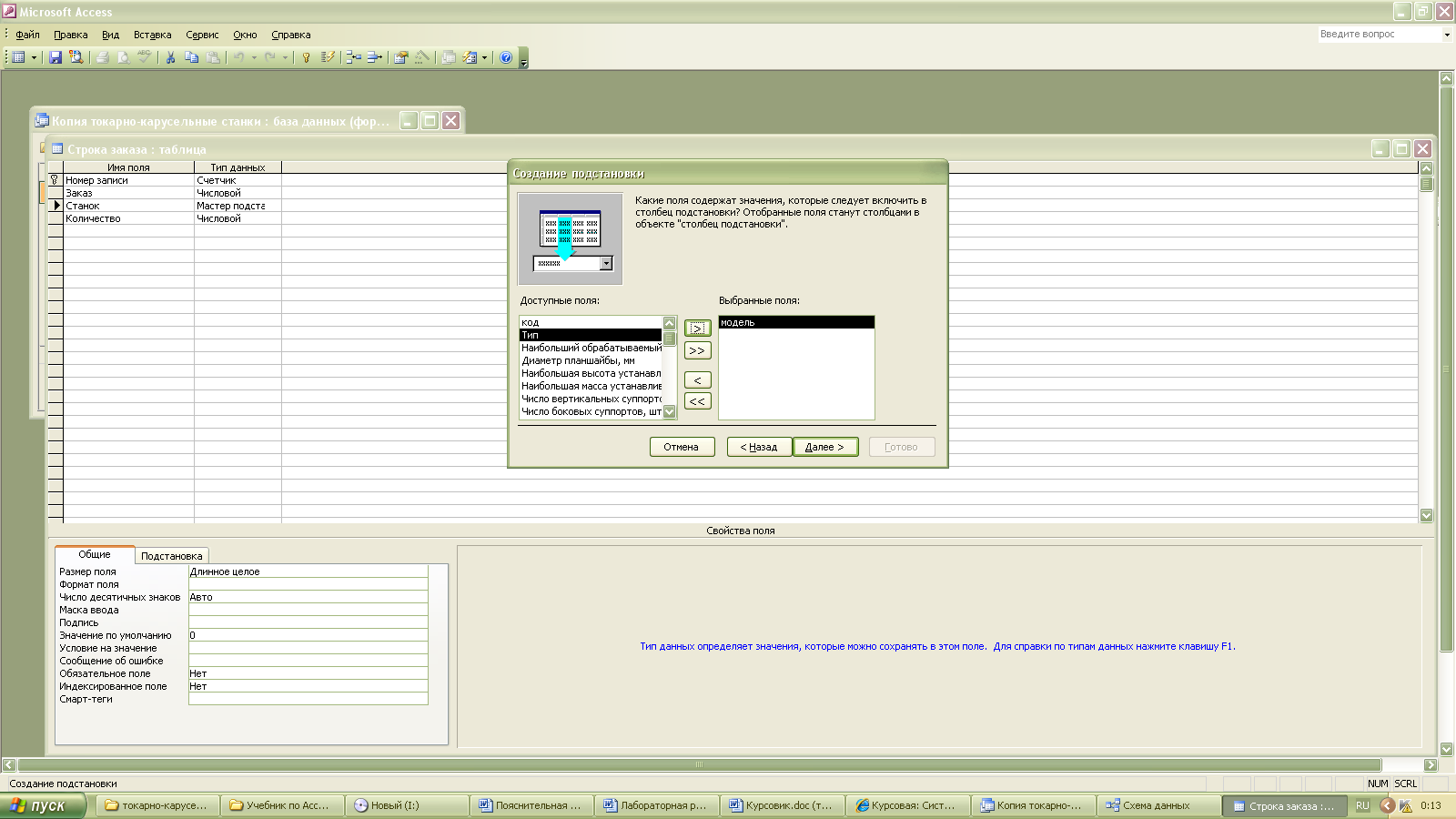

Рисунок 10 – Выбор поля, значения которого будут входить в столбец подстановки

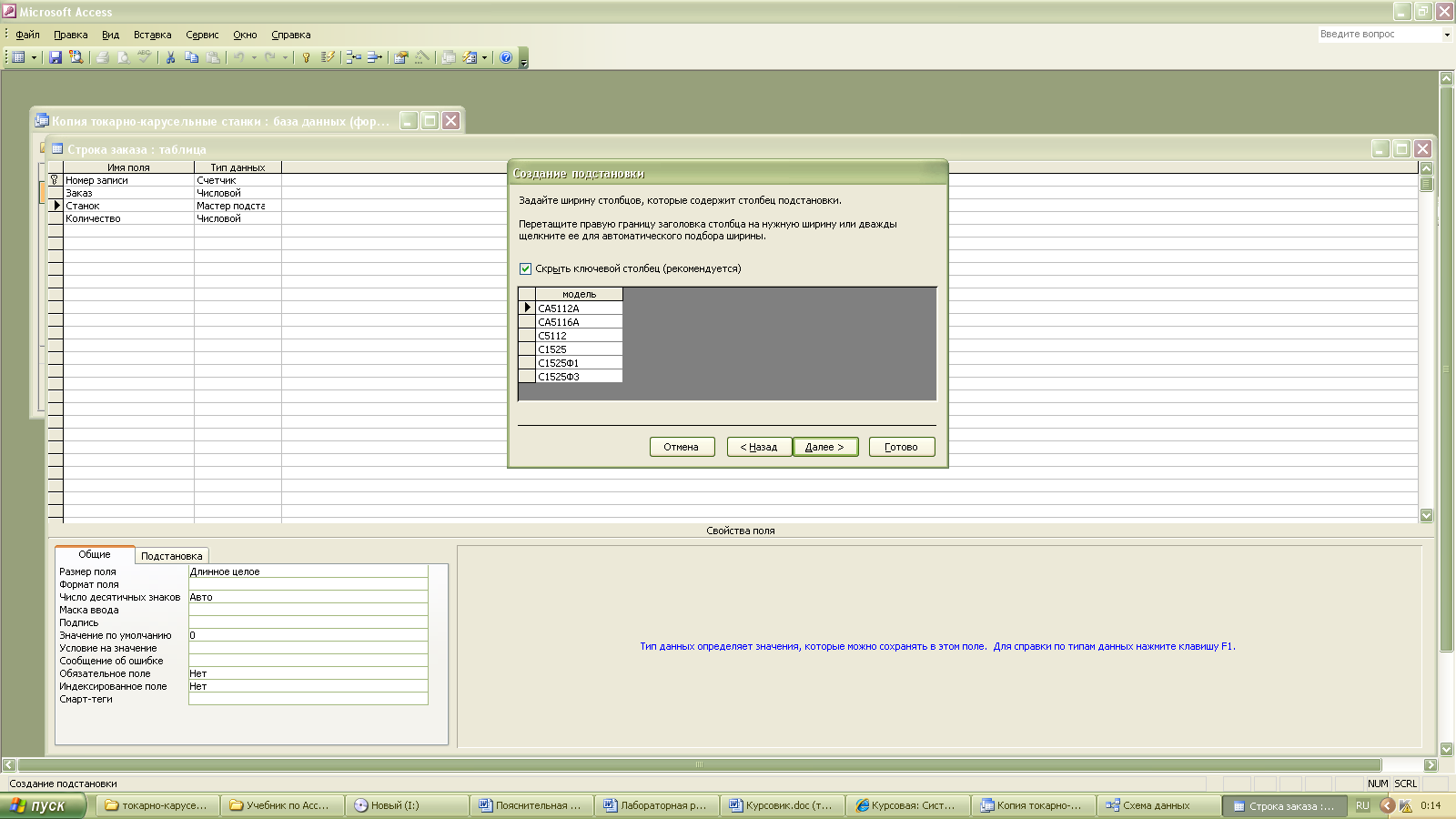

Рисунок 11- Задание ширины столбца

На рисунках 8-11 изображены окна Мастера подстановок при создании столбца подстановок Станки в таблице Строка заказа.

Аналогично создаётся столбец подстановок для поля Заказчик в таблице Заказы.

3.5. Определение связей между таблицами

При создании полей подстановок между таблицами Заказчик и Заказ и между таблицами Станки и Строка заказа автоматически были установлены связи.

Получившаяся схема данных приведена на рисунке 12.

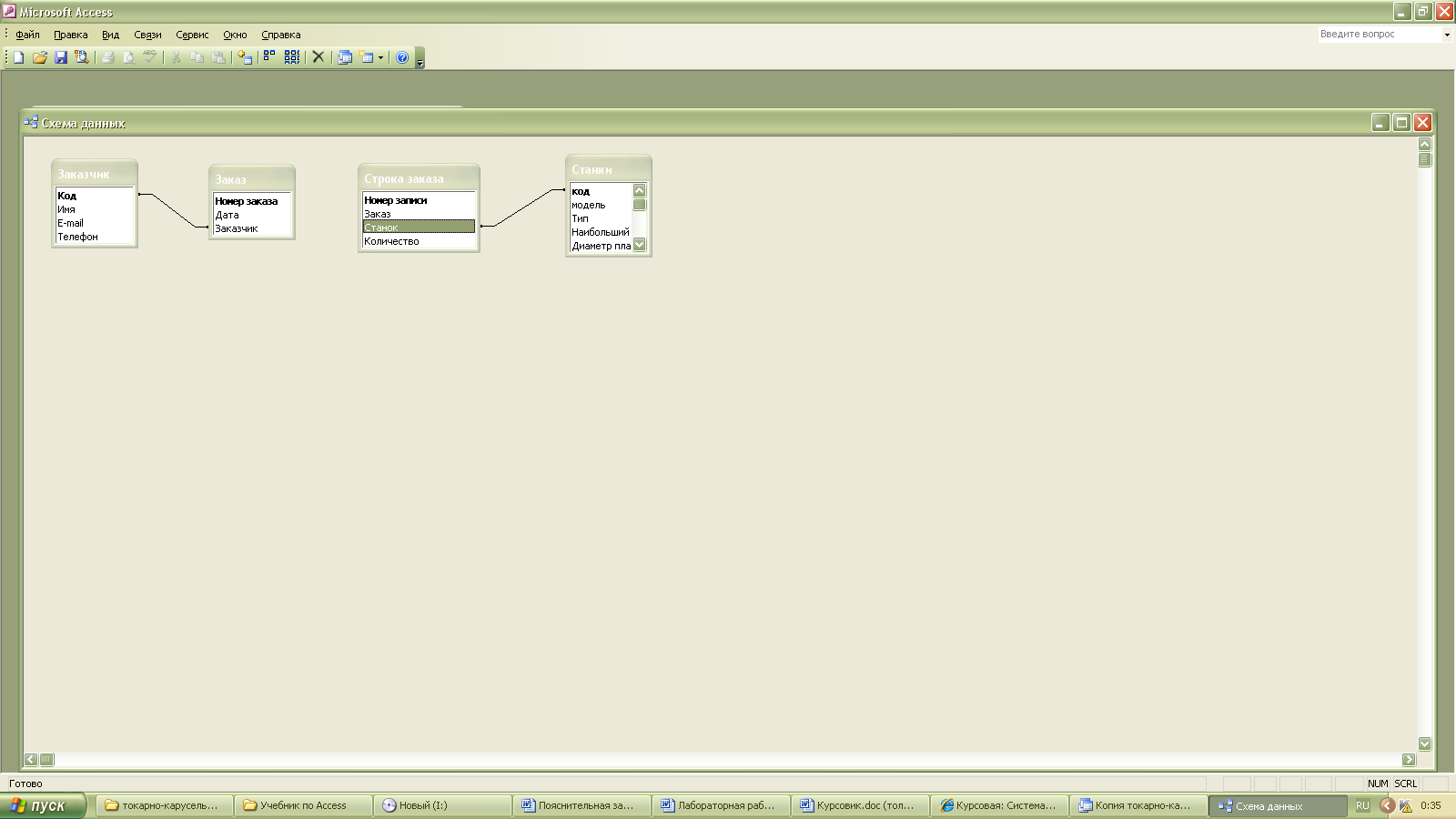

Рисунок 12 – Схема данных после добавления полей подстановок

Поле Заказчик в таблице Заказ и поле Станок в таблице Строка заказа являются внешними ключами.

Каждый заказ содержит несколько строк, а каждая строка заказа содержится в одном заказе, поэтому между таблицами Заказ и Строка заказа также устанавливается связь, причём это связь типа «один-ко-многим».

Связи между таблицами Заказчик и заказ и Станки и Строка заказа того же типа.

В Microsoft Access обеспечивается возможность автоматической проверки целостности данных в связанных полях. Целостность даных означает систему правил, используемых для поддержания связей между записями в связанных таблицах, а также для обеспечения защиты от случайного удаления или изменения связанных данных. Установить проверку целостности данных можно, если выполнены следующие условия:

  • связанное поле главной таблицы является ключевым полем или имеет уникальный индекс;

  • связанные поля имеют один тип данных. Здесь существует два исключения. Поле счетчика может быть связано с числовым полем, если в последнем поле в свойстве Размер поля (FieldSize) указано значение Длинное целое (Long Integer), или в обоих полях свойство Размер поля (FieldSize) имеет значение Код репликации (Replication ID);

  • обе таблицы принадлежат одной базе данных Microsoft Access.

Чтобы обеспечить целостность, работа с данными должна производиться с учетом нижеперечисленных правил.

  • Невозможно ввести в связанное поле подчиненной таблицы значение, отсутствующее в связанном поле главной таблицы. Однако можно ввести пустое значение, показывающее, что для данной записи связь отсутствует.

  • Не допускается удаление записи из главной таблицы, если существуют связанные с ней записи в подчиненной таблице.

  • Невозможно изменить значение ключевого поля в главной таблице, если существуют записи, связанные с данной таблицей.

Чтобы эти правила контролировались для конкретной связи, при ее создании следует установить флажок Обеспечение целостности данных. Тогда любая попытка выполнить действие, нарушающее одно из перечисленных выше правил, приведет к выводу на экран предупреждения, а само действие выполнено не будет.

Чтобы преодолеть ограничения на удаление или изменение связанных записей, сохраняя при этом целостность данных, следует установить флажки каскадное обновление связанных полей и каскадное удаление связанных записей. Если установлен флажок каскадное обновление связанных полей, то при изменении ключевого поля главной таблицы автоматически будут изменены и соответствующие значения поля связанных записей. Если установлен флажок каскадное удаление связанных записей, то при удалении записи в главной таблице удаляются и все связанные записи в подчиненной таблице.

На рисунках 13-15 изображена установка свойств связей базы данных.

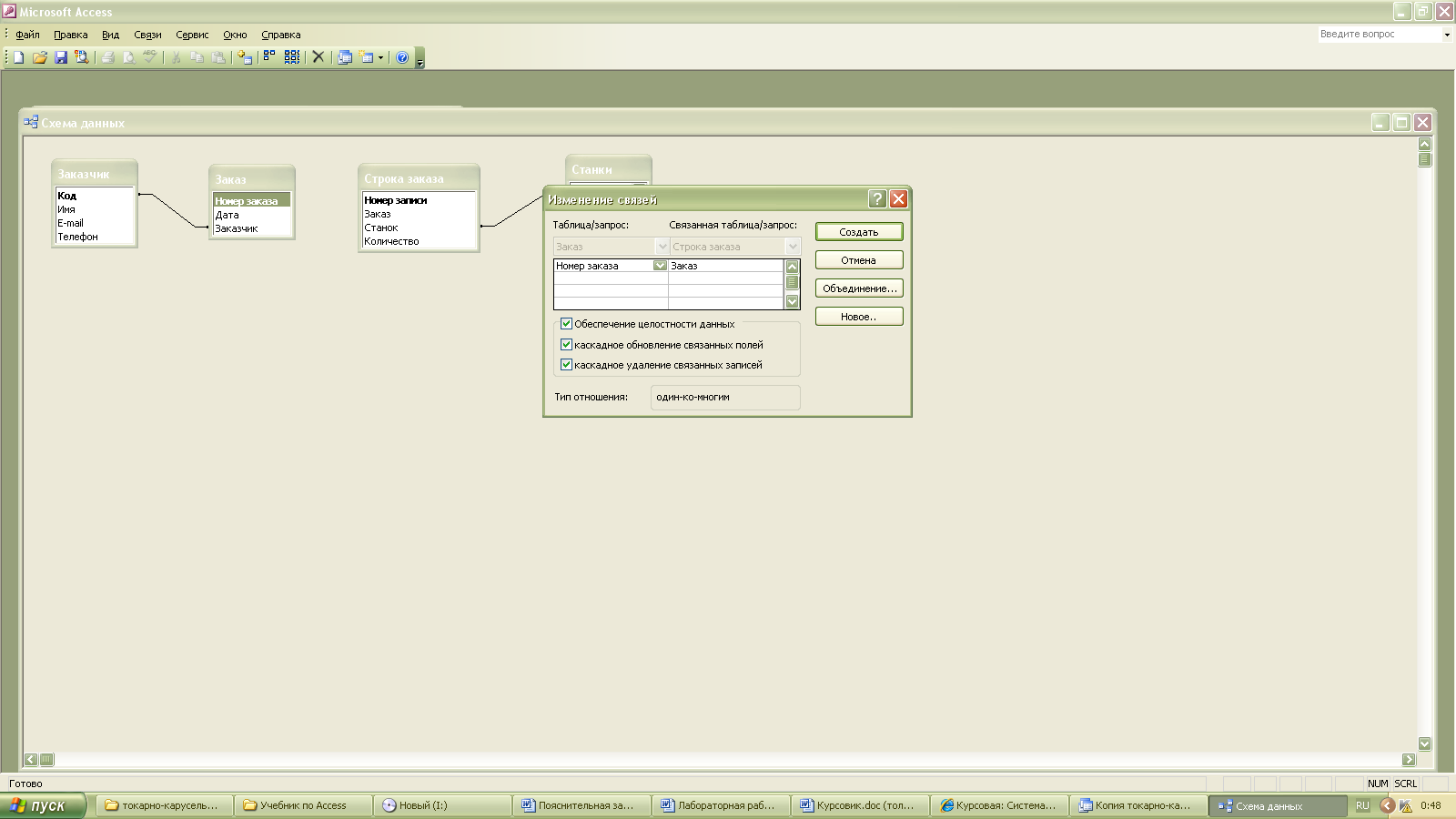

Рисунок 13 – Установление свойств связи между таблицами Заказ и Строка заказа

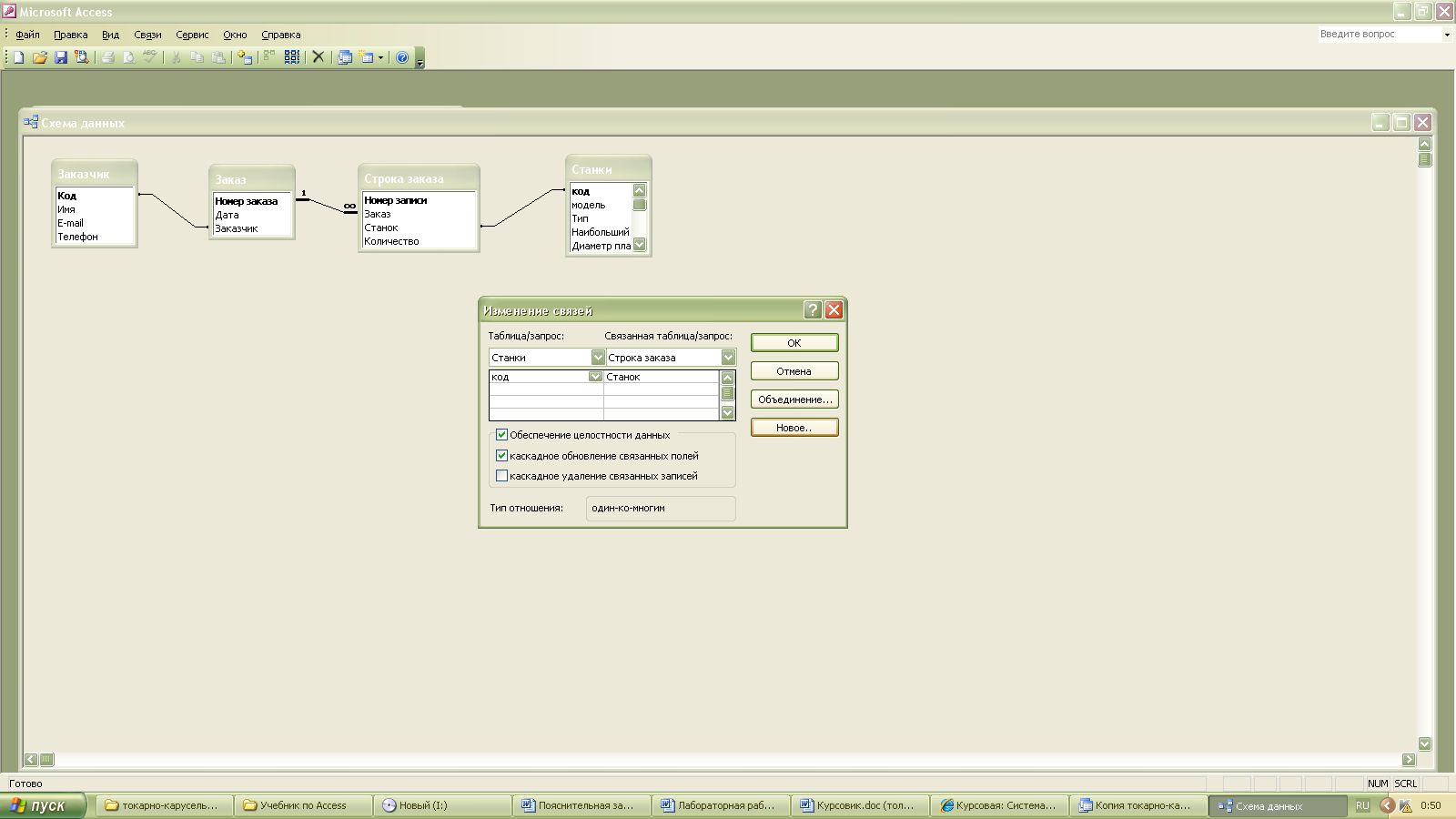

Рисунок 14 – Установление свойств связи между таблицами Станки и Строка заказа

Рисунок 15 – Установление свойств связи между таблицами Заказчик и Заказ

После установки свойства Обеспечение целостности данных на схеме данных отображаются типы связей (рисунок 16).

Рисунок 12 – Схема данных после добавления полей подстановок
