Графический редактор принципиальных схем pcad Schematic

Характеристика редактора:

• до 99 листов схем в одном проекте, максимальный размер листа 60 х 60 дюймов;

• поддержка стандартных форматов листов от А до Е, АО-А4 и др. форматов;

• дискретность угла поворота компонента 90°;

• работает утилита ERC для просмотра и сортировки ошибок в принципиальных схемах;

• перекрестные связи между PCAD Schematic и PCAD РСВ позволяют для выбранной на схеме цепи высветить на ПП соответствующий ей проводник и наоборот;

• возможна передача данных в программу моделирования Dr. Spice A/D.

Программа PCAD Schematic имеет стандартный интерфейс Windows с добавлением команд, специфичных для системы (рис. 2).

В нижней части экрана редактора расположена строка состояний (рис. 3).

Графический редактор печатных плат pcad рсв

Характеристики PCAD PCB^

• до 99 слоев в ПП, из них 11 слоев предварительно определены;

• максимальный размер ПП 60 х 60 дюймов;

• автоматическая коррекция принципиальных схем по изменениям в печатной плате и наоборот (коррекция «назад» и «вперед»);

• до 64 000 типов контактных площадок в проекте;

• ширина проводника на ПП до 10 мм;

• до 64 000 стилей стеков контактных площадок в проекте;

• контактные площадки различных форм: эллипс, овал, прямоугольник, скругленный прямоугольник, сквозное переходное отверстие, перекрестье для сверления (target), непосредственное соединение, тепловой барьер с 2 или 4 перемычками;

• контроль соблюдения зазоров и полноты разводки ПП;

• минимальная дискретность угла поворота текста и графических объектов - 0,1 град;

• поддержка управляющих файлов фотоплоттеров Gerber и сверлильных станков с ЧПУ типа Excellon.

Разработка принципиальных электрических схем в pcad Schematic

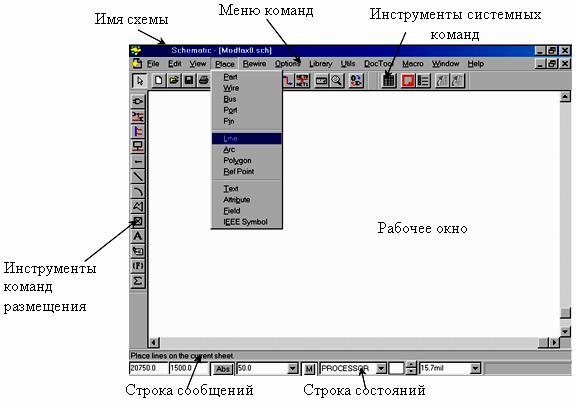

На рис. 10.2 приведено окно графического редактора PCAD Schematic.

Рис. 10.2. Окно графического редактора схем PCAD Schematic

Рис. 10.3. Строка состояний графического редактора PCAD Schematic

Порядок разработки принципиальных электрических схем (ПЭС) в PCAD Schematic следующий:

1. Настройка конфигурации редактора в меню Options/Configure.

2. Загрузка (открытие) библиотек по команде Library/Setup.

3. Размещение компонентов по команде Place/Part.

4. Размещение электрических цепей командой Place/Wire.

5. Размещение шин по команде Place/Bus:

- по команде Place/Wire размещают цепи между компонентами и шиной;

- по команде Place/Port задаются имена цепей входящих и выходящих из шины.

6. Добавление атрибутов цепей и компонентов, например, Value, Type и др.

7. Проверка созданной схемы по команде Utils/ERC.

8. Сохранение проекта:

File/Save As - сохранение проекта электрической схемы под указанным именем с расширением .SCH;

Utils/Generate Netlist - в открытом окне выбирается ASCII файл с расширением .NET (файл списка соединений).

Разработка печатных плат в pcad pcb

Для размещения компонентов и ручной трассировки печатных плат в САППП используется графический редактор PCAD PCB, окно которого приведено на рис. 10.4.

Рис. 10.4. Окно редактора PCAD PCB с загруженной печатной платой
