2.2 Подготовка к работе на станции тахеометрической съемки.

Примечание - До начала съемки следует создать проект и записать в ката-

лог координаты опорных точек или сделать текущим существующий проект,

если съемка не закончена.

1. Включите электропитание тахеометра. Выполните центрирование и

горизонтирование прибора. Войдите в главное меню (Топография).

2. Нажмите клавишу F1 (ФАЙЛ). Для сохранения координат опорных

пунктов, результатов измерений и вычислений создайте файл проекта или

выберите существующий.

Перемещение по пунктам меню «Менеджер проект» производится

кнопками F3 и F4, а выбор кнопкой ENT.

Выбрав первый пункт этого меню «ИНФОРМАЦИЯ», получите информацию

о текущем проекте и свободной памяти.

Если нужно создать новый проект, выберите второй пункт (СОЗД.). При

нажатии клавиши ENT появляется окно «ВВОД ИМ. ПРОЕКТ» для ввода

имени создаваемого проекта.

Клавиши-стрелки F1 и F2 позволяют перемещать курсор в окне ввода

имени.

F3 (BS - backspace) - удаляет последний символ имени файла.

F4 (ОЧИСТКА) - удаляет все символы в окне.

F5 (БУКВЫ или ЦИФРЫ) - переключает раскладку клавиатуры между

алфавитной и цифровой.

Нажатие клавиши ENT сохраняет файл с введенным именем и делает проект

текущим.

Третий пункт меню «ВЫБОР» - позволяет выбрать один из

существующих проектов. При нажатии клавиши ENT появляется подменю

«ВЫБОР ПРОЕКТА». Проект можно найти:

- вручную, выбрав первый пункт (ПОИСК ПРОЕКТА), и перемещая

указатель клавишами-стрелками F1 и F2

- по имени, выбрав второй пункт меню (ПОИСК ПО ИМЕНИ), введя

начальные буквы имени искомого проекта.

Выбор проекта происходит нажатием клавиши ENT.

После создания или выбора проекта система автоматически возвращается в

главное меню.

3. Запишите в созданный файл (проект) значения координат исходных

пунктов. Для этого в меню «ТОПОГРАФИЯ» нажмите клавишу F3 (ПРОСМ) и

войдите в меню «ПРСМ&РЕД».

Выберите пункт меню «СОЗДАТЬ КООРД.ПУНКТА» и нажмите ENT.

На дисплее появится диалоговое окно «ОБРАБОТКА ДАНН».

Перемещение по строкам производиться кнопками F3 и F4, а выбор строки для

редактирования клавишей ENT, для отмены выбора пользуйтесь клавишей

ESC.

Назначение функциональных клавиш:

F1 (СОХР) - сохранение исправленных координат пункта.

F2 (КАТАЛОГ) - выбор одного из сохраненных в памяти прибора пунктов.

В строках:

1. No - номер (имя) пункта.

2. X - координата X.

3. Y - координата Y.

4. Н - высота.

5. КП - код пункта (для кодировании съемочных пикетов).

Наведите указатель на первую строку ( №.: ). Нажмите клавишу ENT. Появится

окно для ввода номера (имени) пункта.

В появившемся окне нужно ввести номер первого пункта, при необходимости

очистить окно клавишей F4 (ОЧИСТКА). Нажать клавишу ENT, указатель ав-

томатически перейдет во вторую строку X и раскроет окно для ввода коорди-

наты X.

Ввести целые метры координаты Х (см. схему исходных данных), затем на-

жать клавишу (точка) и ввести миллиметры. Нажать клавишу ENT. Анало-

гично ввести координату Y и высоту пункта H. Окно КП оставить пустым, на-

жав клавишу ENT. Координаты пункта сохранятся, и на дисплее на одну се-

кунду появится сообщение о неиспользованной памяти, после чего можно бу-

дет ввести координаты следующего пункта. Аналогичным способом сохранить

координаты других опорных пунктов.

При совпадении имен (номеров) пунктов появится сообщение о существова-

нии пункта с таким именем (номером) и предложение его перезаписать. Кла-

виша ENT используется для подтверждения, ESC для отмены.

Нажмите клавишу ESC для выхода в меню «ПРСМ&РЕД». Еще раз на-

жмите клавишу ESC для выхода в главное меню «ТОПОГРАФИЯ».

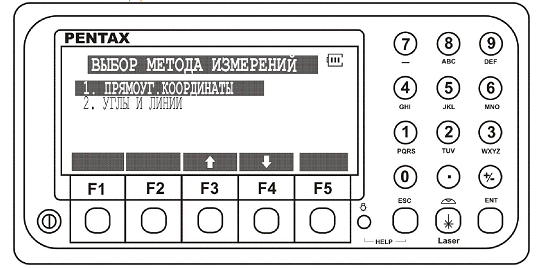

Находясь в меню «Топография» нажмите клавишу F2 (ИЗМР) и войдите в

меню «ВЫБОР МЕТОДА ИЗМЕРЕНИЙ».

Перемещение по пунктам меню производится кнопками  F3 и  F4, а

выбор кнопкой ENT.

Выберите «ПРЯМОУГ. КООРДИНАТЫ». На дисплее появится

диалоговое окно «УСТАНОВКА СТАНЦИИ».

Перемещение по строкам производится кнопками  F3 и  F4, а выбор

строки для редактирования кнопкой ENT, отмена выбора клавишей ESC.

Назначение функциональных клавиш:

F1 (СОХР) – сохранение информации о пункте в памяти тахеометра.

F2 (КАТАЛОГ) – выбор пункта из каталога.

F5 (ПРИНЯТ) – установка выбранного пункта в качестве исходного.

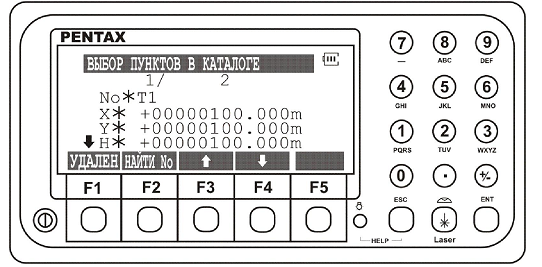

Нажмите клавишу F2 (КАТАЛОГ). На дисплее появится страница

«ВЫБОР ПУНКТОВ В КАТАЛОГЕ».

Назначение функциональных клавиш:

F1 (УДАЛЕН) – удаление пункта из памяти прибора.

F2 (НАЙТИ №) – поиск пункта по номеру (имени).

Клавишами  F3 и  F4 найти нужный пункт. Нажать клавишу ENT для

выбора пункта. Прибор автоматически перейдет на страницу УСТАНОВКА

СТАНЦИИ. Проверьте номер и координаты пункта. Измерьте рулеткой высоту

прибора, от оси вращения зрительной трубы (крестик на боковой части

прибора) до закрепленного пункта. Клавишами  F3 и  F4 переместите указатель на 5-ю строку (IH). Нажмите клавишу ENT. Появится окно для ввода

высоты прибора на станции.

В окне ввести высоту прибора. Нажать клавишу ENT, автоматически

выделится окно в строке КП для ввода кода пункта. Нажмите клавишу ESC

Затем нажмите клавишу F5 (ПРИНЯТ). Появится диалоговое окно «НАЧ.

НАПР. НА СТАНЦИИ».

Назначение функциональных клавиш:

F2 (ВВОД) – ввод заданного значения ориентирного направления.

F3 (0 ВВОД) – ввод нулевого значения ориентирного направления.

F4 (ДЕРЖ) – фиксация значения ориентирного направления.

F5 (ОРП) – выбор ориентирного пункта.

Нажмите клавишу F5 (ОРП). Появится окно «BSP УСТАН».

Нажмите клавишу F2 (КАТАЛОГ) и выберите из каталога ориентирный пункт.

Нажмите клавишу F5 (ПРИНЯТ). Появится окно выбора «НАПР. НА

ИСХОДНЫЙ ПУНКТ».

Установите отражатель на ориентирный пункт. Выполните визирование

при помощи наводящих винтов на центр отражателя. Затем нажмите

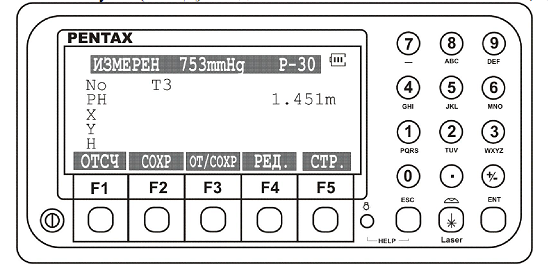

клавишу F5 (ВВОД). На дисплее появится окно «ИЗМЕРЕН», где

№ - номер (имя) пикета, PH – высота визирной цели (отражателя).

Назначение функциональных клавиш:

F1 (ОТСЧ) – измерение и вывод на экран результатов измерения (в

данном случае прямоугольных координат).

F2 (СОХР) – запись результатов измерения в память прибора.

F3 (ОТ/СОХР) – измерение и запись результатов измерений в память

прибора.

F4 (РЕД.) – редактирование номера пикета, высоты отражателя и кода

пункта.

F5 (СТР.) – смена страниц меню.

Если необходимо установить или изменить тип цели (отражатель, пленка,

без отражателя), то пролистайте страницы меню с помощью клавиши F5 (СТР.)

и найдите следующую страницу

Нажмите F2 (ЦЕЛЬ) и выберите требуемый тип цели.

Нажимая клавишу F5 (СТР.), вернитесь на первую страницу.

Используя клавишу F4 (РЕД.) – установите, если нужно, номер

съемочного пикета, высоту отражателя и код съемочного пикета.

Теперь все готово и можно приступать к измерениям.
