Мультимедійні проектори

Мета роботи: Ознайомлення з призначенням відеопроектору, видами технологій, вивчення мультимедійних характеристик та елементів керування, розташування гнізд на панелях, навчитися працювати з відеопроектором у різних режимах, метою використання відеопроекторів у навчально-виховному процесі

Подальшим напрямком в розвитку проекційної техніки стали електронні проектори, що дозволяють проектувати зображення на екран без створення проміжного зображення на слайді. Через вбудовану акустичну систему і здатність відтворювати зображення з різних джерел такі пристрої дістали назву мультимедіапроекторів.

Мультимедіапроектор - пристрій для проектування комп'ютерного та відео зображення на великий екран (як правило, без додаткового затемнення приміщення).

В настоящее время мультимедийные проекторы являются одной из самых динамично развивающихся областей презентационного оборудования. Ежегодно объем их выпуска увеличивается в среднем на сорок процентов, причем параметры аппаратов постоянно улучшаются

Применение мультимедийного проектора - это крупноэкранное проецирование изображений, подготовленных при помощи компьютерных программ и видео, проецируемое с DVD или с других источников видео-сигнала.

Мультимедіапроектори поділяються на три групи, які відрізняються одна від одної технологією та способом передачі зображення на екран. Існує:

1. TFT – рідинно-кристалічна технологія;

2. поліселіконова рідинно-кристалічна технологія;

3. DMD/DLР - технологія.

Докладніше про технології проекторів див. у додатку.

Зображення, яке ми бачимо на екрані багатоколірним, насправді складається із трьох монохромних картинок: червоної, зеленої і блакитної (RGB). Принцип розділення кольорів і лежить в основі роботи проектора

Рис. 1. Схема TFT-проектора.

лампа дає потужний пучок світла, який або пропускається через мініатюрні рідинно-кристалічні (РК) матриці (у випадках 1 і 2), або відбивається від спеціального екранчика, що складається із мільйонів маленьких електронно керованих дзеркал (випадок 3). Після чого (в усіх випадках) потрапляє в об'єктив, а потім на екран.

На матриці або екранчик подається сигнал із зкомутованого пристрою (комп'ютера, відеомагнітофона тощо). Для кожного кольору в проекторах побудованих за технологією 1 та 2 існує своя РК-матриця. У випадку 1 вони складені в пакет, який називається TFT-дисплеєм (рис. 1), промінь проходить наскрізь через цей пакет після чого потрапляє в об'єктив.

LCD (Liquid Crystal Display): В основу LCD-технологии заложена многослойная структура дисплеев на жидких кристаллах. Большинство из них содержат три ЖК-панели, выполненные по полисиликоновой (p-Si) технологии, - по одной для каждого из трех оптических каналов первичных цветов R, G и B. p-Si TFT Полисиликоновая технология, применяемая в активно-матричных дисплеях. В каждом пикселе полисиликоновой матрицы используется три транзистора, каждый из которых соответствует одному из трех основных цветов - красному, зеленому и синему. Тонкопленочные транзисторы (TFT - Thin Film Transistor) имеют очень маленькие размеры, благодаря чему свет легче проходит через матрицу. Матрица, выполненная по такой технологии, выдерживает высокую температуру, что позволяет применять в ЖК-проекторах мощные лампы.

У випадку (див рис 2) 2 промінь розкладається при допомозі системи спеціальних дзеркал на червону, зелену та блакитну складові, які проходять через відповідні РК-матриці, "знімаючи" з них інформацію, після цього три різноколірних промені знову складаються в один і направляються в об'єктив

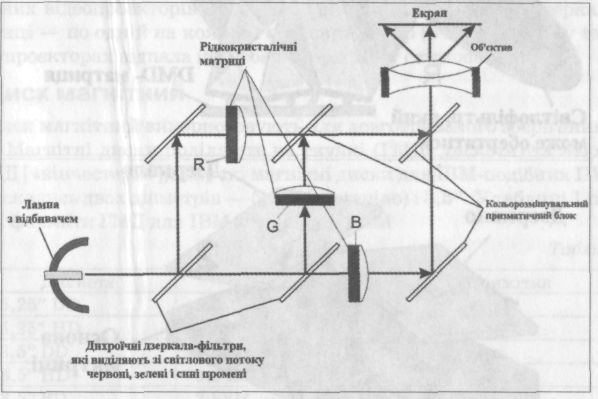

Рис 2. Схема проектора на полісиліконовій основі

Де 1 – лампа з відбивачем, 2, 3, 4 – дихроїчні дзеркала-фільтри, які виділяють зі світлового потоку червоні, зелені та сині промені, 5,6,7 – рідкокристалічні матриці, 8,9,10 – кольорозмішувальний призматичний блок, 1 – проекційний об'єктив.

На екранчик із дзеркал (рис 3) (варіант 3) червоний, зелений і синій сигнали передаються почергово, але зміна їх відбувається з величезною швидкістю (проектуючий пристрій перетворює аналоговий сигнал в цифровий) При цьому білий промінь з тією ж швидкістю і синхронно із зміною кольору екранчика стає то червоним, то зеленим, то блакитним завдяки трьохколірному фільтру, який обертається. Екранчик, який називається DMD-чипом, направляє

Рис. 3. Схема проектора DMD-технологій

1 — дзеркало відбиває світло в об'єктив, 2 — дзеркало відбиває світ на світлопоглинач

промінь прямо в об'єктив, а на екрані наше око не в змозі відрізнити три різноколірні картинки, вони зливаються для нас в одну, повно кольорову. Властивості цих матриць (або DMD-чипа), характеристики оптичної системи і потужність лампи задають якість зображення, що утворюється на екрані Важливо, щоб роздільна здатність матриці проектора відповідала роздільній здатності під’єднаного пристрою Сучасні матриці проекторів відповідають стандартам відеоадаптерів сучасних ПЕОМ VGA 640x480, SVGA 800x600, XGA 1024x768, UXGA 1280x1024 Однак існують проектори із функцією "стиснення" і "розширення" зображення при розбіжності роздільних здатностей комп'ютера і проектора Важливою характеристикою мультимедійного проектора є яскравість одержуваного на екрані зображення. Яскравість зображення залежить від світлового потоку проектора і від розмірів зображення на екран. Величина світлового потоку вимірюється в спеціальних одиницях - ANSI-люменах, і в залежності від типу проектора знаходиться в межах 250 - 2100 ANSI-лм Таку одиницю запропонував Американський інститут національних стандартів (American National Standard Institute), який розробив методику визначення величини світлового потоку для проекторів за дев'ятьма точками освітленості екрана, ці величини усереднюються і перемножуються на площу зображення (на 1 м²).

Як уже говорилось, основою проекторів побудованих за 1 і 2-ю технологією є РК-матриця (LCD) I CD (Liequid Cristal Display), рідинно-кристалічний дисплей, складається із кількох шарів. Один із них виконаний із аморфного кремнію (випадок 1), або складається із полікристалічної речовини - полі кремнію (полісилікона) І це дуже важлива обставина, оскільки матриця повинна як можна менше послаблювати світловий потік і по можливості менше нагріватися), що відбувається внаслідок поглинання енергії світлового потоку Полікремнієвий шар якраз має таку перевагу у порівнянні з аморфним В полі силіконових проекторах оптична схема розділяє білий промінь на три складові і кожен з променів нагріває свою матрицю, тоді як в системах TFT білий промінь проходить через пакет із трьох матриць, нагріваючи кожну з них Таким чином, технологія дозволяє більш ефективно використовувати енергію ламп, при однаковій потужності лампи полісиліконові проектори дають зображення на 30% яскравіше ніж проектори TFT При цьому є можливість застосування металогалогенних ламп тоді TFT використовують тільки галогенні Окрім яскравості, важливою характеристикою зображення є контрастність Проектори дають в три рази більш контрастне зображення ніж TFT-проектори. TFT-проектори ефективні в малих приміщеннях, полісиліконові - у великих конференц-залах

Однак революційною стала поява DMD/DLP - технологи Втрати енергії світловою потоку значно зменшилися, система працює не на "просвітлення", а на відбиття", і не вимагає поляризації світлового потоку Світлова ефективність на J>0% вища у порівнянні з LCD

Ще одна якість DPL - здатність створювати зображення високої роздільної здатності Маленькі дзеркала (16x16 мкм) розділені зазором всього 1 мікрон, тому 90% площі дзеркальної поверхні здатне відбивати світло, тоді як тільки 70% площі РК-матриць пропускають світло.

Існують одно-, дво- та тричипові системи DPL На сьогоднішній день найбільш ефективними є одночипові моделі проекторів

Для зручності роботи з інформацією електронні проектори мають багато корисних функцій

• зміна масштабу зображення (особливо зручно при роботі із дрібними зображеннями),

• вимкнення екрану

• стоп-кадр

• вбудована лазерна указка.

Кожний електронний проектор обладнаний пультом дистанційного керування, що дозволяє керувати проектором на відстані. Крім того, цей пульт може працювати як віртуальна мишка, тобто можливе дистанційне керування комп'ютером, що підключається до проектора

У електронному проекторі передбачені варіанти з'єднання з телевізором, відеомагнітофоном, відеокамерою та комп'ютером. Схема комутації електронного проектора подана на рис. 4

Рис 4 Схема комутації електронного пректора.
