2. Многоэтажное здание.

2.1 Спецификация элементов здания

Таблица 5 – Спецификация сборных элементов для 9-ти этажного здания

п/п

НАИМЕНОВА

НИЕ

КОЛ-ВО

ВЕС КОНструкЦИЙ

ЭСКИЗ

одного элемента, т

всех элементов, т

1.

Колонны одноэтажной разрезки

(Сер. ИИ-22-1\70)

-крайние

-средние

360

540

1,2

1,3

432

702

Длина 3600

Сеч.400х400

Сеч.400х500

2.

Ригели с полками для опирания плит (Сер. ИИ-23-1/70)

-крайние пролеты

-средние пролеты

144

576

4,2

4,5

604,8

2592

Выс.800

Сеч.5300х500

Сеч.5500х650

3.

Плиты перекрытий при шаге несущих конструкций 6 м. (ГОСТ 21506-76)

-рядовые

-связевые

-доборные (крайние)

1944

486

324

2,5

2,2

1,0

4860

1069,2

324

Выс.400

5550х1485

5050х1485

5050х800

4.

Стеновые панели при шаге 6 м. (Сер. 1.432-14)

748

3,1

2318,8

Длина 5980

Сеч.1780х240

5122

12902,8

2.2 Подбор грузозахватных приспособлений

Используя техническую литературу [5, 6], а так же альбом грузозахватных приспособлений, подбираем грузозахватные приспособления (стропы или траверсы) для монтажа сборных элементов и составляют сведения о них в табличной форме.

Таблица 6 – Спецификация грузозахватных приспособлений

Наименование

приспособления

Назначение

Эскиз

Грузоподъемность

(т)

Масса

(кг)

Высота

строповки

(м)

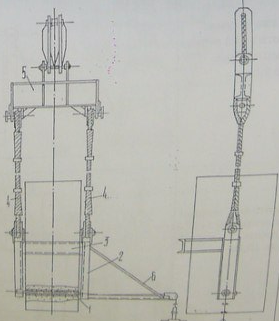

Штыревой захват для подъёма колонн с дистанционной расстроповкой

Для монтажа колонн

4

35

1,1

Строп двухветвевой

Для монтажа ригелей

5

46

5

Траверса

(чертежи ПИ Промстальконструкция №4570)

Для одновременного подъёма трёх плит покрытий размером 1,5*6

5

430

3,25

Траверса

(чертёж ЮЖНИИ, Харьков)

Для монтажа стеновых панелей (6м)

3

210

3,5
