Коммутаторы свч

Коммутаторы СВЧ – это устройство , обеспечивающие подключение одного генератора СВЧ поочередно к нескольким генераторам СВЧ.

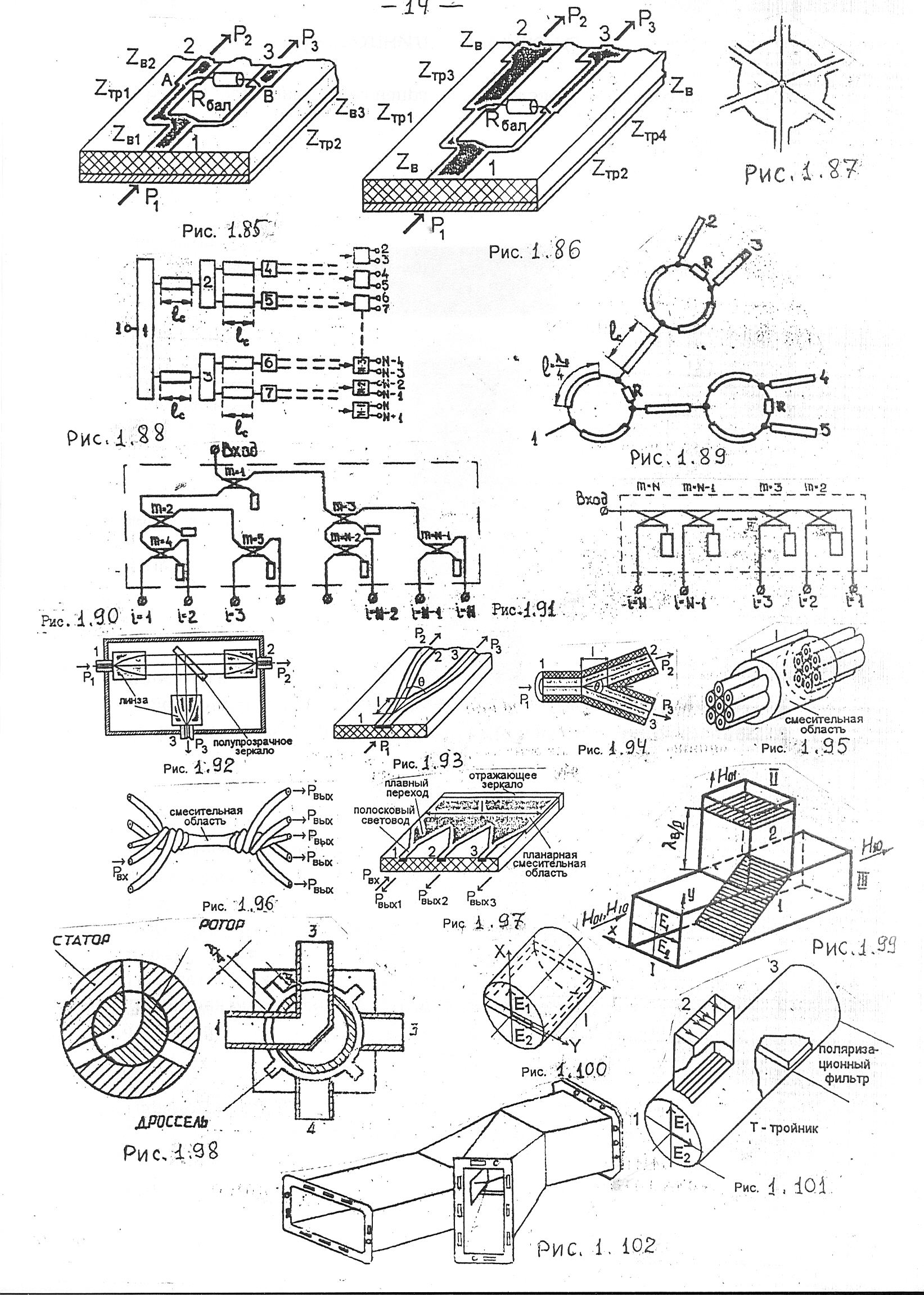

Различают механические и электрические коммутаторы СВЧ. Большинство механических коммутаторов конструктивно выполняются из неподвижного ротора, внутри которого имеется волноводный канал (рис. 1.98)

Достоинством механических коммутаторов является большая электрическая прочность, а недостаток – малое быстродействие.

Рис. 1.98

Поляризационные фильтры и тройники

Рис. 1.101

На основе использования поляризационных свойств ЭМВ строятся поляризационные фильтры и тройники, используемые для защиты от помех и разделения мощностей по каналам. На рис. 1.99 и 1.101 показаны два варианта разветвлений, использующих поля-

р

Рис. 1.1021

Рис. 1.99

изационные особенности ЭМВ.

В квадратном волноводе распространяются две волны Н10 и Н01 , плоскости поляризации которых взаимно перпендикулярны. Сетчатый фильтр 1 не пропускает в плечо три волну Н012), поскольку ее электрические силовые линии ориентированы вдоль оси Х. Эта волна, отражаясь от фильтра 1, поступает в плечо 2. Волна Н101), имеющая электрические силовые линии, параллельные оси Y, проходит через фильтр 1 и поступает в плечо 3.

Чтобы волна Е1 не проходила в плечо 2 ставят фильтр 2. Развязка плеч 40-45 дБ. Для улучшения согласования фильтр 2 устанавливается на расстоянии от места разветвления. В этом случае входное сопротивление плеча 2 равно нулю и оно не влияет на волну, идущую из плеча 1 в плечо 3.

Аналогично работает поляризационный фильтр на отрезке круглого волновода, изображенный на рис. 1.101.

Находят также применение более компактные поляризационные тройники (рис. 1.102), решающие аналогичную задачу.

Додаток 3

Справочни матеріали до мод. 2

;

, ; ; ; ;

. ;

,

, ;

, , , где h, S даны в миллиметрах.

Тема 2.1. Взаємні нерегулярні елементи і пристрої хвилевідних трактів

телекомунікаційних систем.

X + X' = 0 и R =Zв,

; далі N=n

[b] = [S]×[a];

.

а1 = t11b2 + t12a2,

b1=t21b2+t22a2, где , t11=а1/b2=1/s21.

t22 = b1/а2.

[T] = [T1] × [T2] × [T3]∙ ∙ ∙[Tn].

;

.

; ;

; При >>1 .;

;

; .

;

,

; ,
