2.2.2. Шестиполюсники свч
Ш
Рис.
1.75.
Найбільше поширення одержали трійники на прямокутних, коаксіальних і смугових хвилеводах. Ці пристрої є самими численними елементами і дозволяють створювати розгалужені хвилевідні тракти.
Основні властивості взаємного шестиполюсники без утрат, описуваного симетричною унітарною матрицею розсіювання, полягає в наступному:
1) у загальному випадку він є неузгодженим, тобто
, , ;
2) за допомогою зовнішніх пристроїв, що погодять, або зміною внутрішньої структури шестиполюсника можна погодити тільки одне (будь-яке) плече, у той час як інші два залишаться неузгодженими, тобто із трьох коефіцієнтів відображення , , і тільки один з них може стати рівним нулеві;
3) при подачі сигналу в погоджене плече коефіцієнт розподілу потужності між іншими плічми забезпечується будь-який.
Крім розподілу і підсумовування потужності шестиполюсники застосовуються в пристроях комутації ЕМХ, у поляризаційних фільтрах і в розглянутих раніше погоджуючих пристроях (шлейфах) і частотних фільтрах.
Хвилевідні дільники і підсумовувачі потужності
Найбільш розповсюджені конструкції дільників і підсумовувачів потужності у хвилеводному виконанні приведені на рис.1.76-1.79.
Вони можуть поділяти енергії нарівно (рис.1.77.а, 1.78, 1.79) або в заданому співвідношенні (рис.1.76, 1.77.б). У дільника, зображеного на рис.1.76, паралельно широкій стінці прямокутного хвилеводу расположена металлическая пластина.
Рис.
1.76.
Рис.
1.77.
вляется несогласованным согласованным , матрицей рассеяния, заключается в следуюявляются самыми многочисленными элемент
Рис. 1.77.
Коэффициенты деления зависят от ее расположения относительно размера узкой стенки b.
Р1 b1
m1 = = ;
P b
Р2 b2
m2 = =
P b

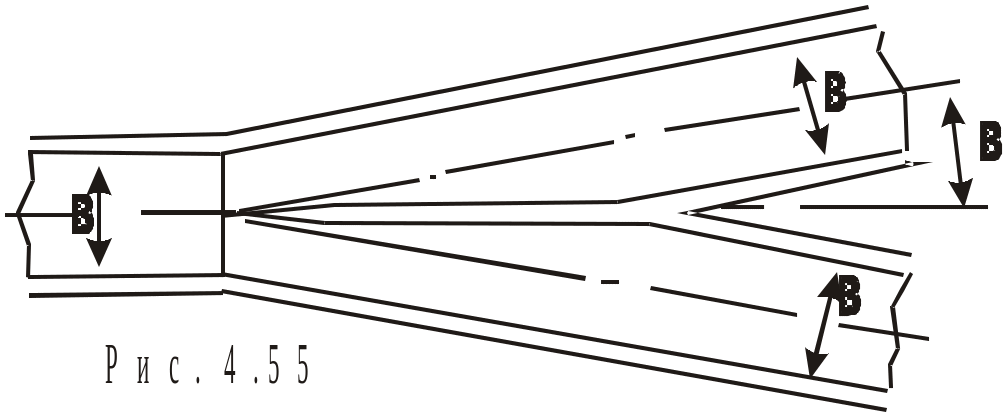

m 1 + m2 = 1 Модификация такого же делителя с делением поровну и сокращением
размера b приведена
на рис. 1.78 (Y- образный).
Рис.
1.78
Этот же принцип деления изображен на рис.1.77, причем на рис. 1.77.б показана принципиальная возможность деления на необходимое количество каналов.

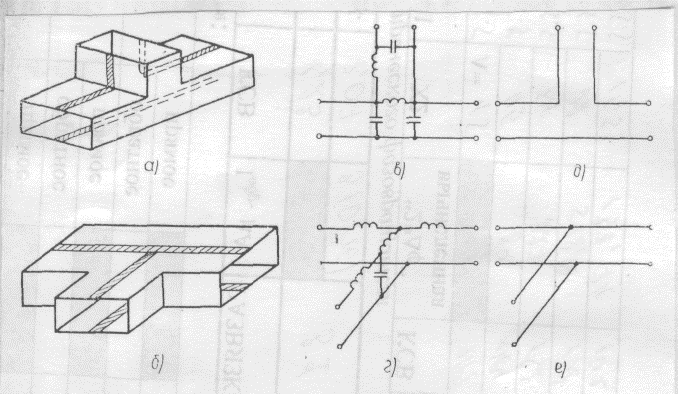

Ш ирокое распространение получили так называемые Т-образные волноводные разветвления - тройники. Они представляют собой соединение двух волноводов (основного и вспомогательного), продольные оси которых расположены под прямым углом (рис.1.79).
В
Рис. 1.79
В соответствии с этим волноводные тройники можно представить эквивалентными схемами в виде последовательного и параллельного соединения линий.
К оличественный анализ тройников из-за сложности выкладок не приводится. Рассмотрим свойства волноводных тройников с качественной стороны.
О

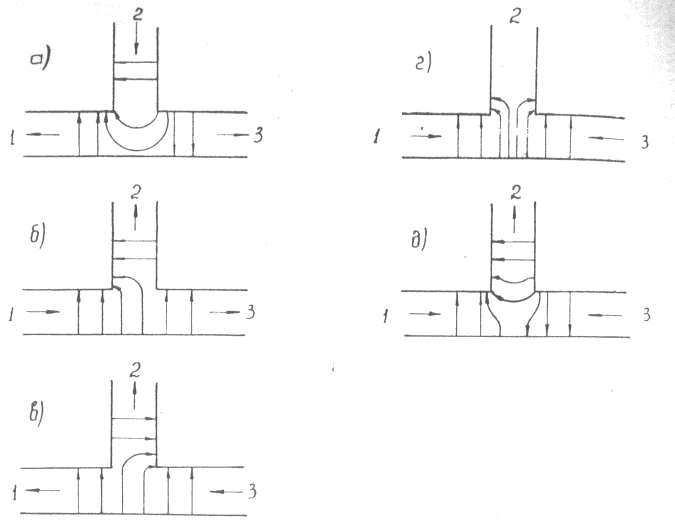

Рис. 1.80
Как видно из рисунков, энергия, поступающая в одно из плеч, распределяется между двумя другими.
Рассмотрим, как распределяется поле при питании тройника одновременно со стороны плеч 1 и 3. Предположим, что плечи 1 и 3 симметричны относительно плеча 2, а возбуждающие их колебания имеют равные амплитуды. Если колебания синфазны (рис. 1.80. г), то плечо 2 они возбуждают в противофазе, в чем можно убедиться, совместив рис. 1.80. б, в. Таким образом, при синфазном возбуждении плеч 1 и 3 энергия в плечо 2 не поступает. В основном волноводе устанавливается режим стоячих волн, причем в плоскости симметрии будет пучность электрического поля. При противофазном питании плеч 1 и 3 (рис. 1.80.д) вся энергия ответвляется в плечо 2, так как колебания в это плечо приходят в фазе. В основном волноводе в плоскости симметрии будет нуль электрического поля. Из сравнения рис.1.80.а и д видно, что тройник обладает обратимыми свойствами (удовлетворяет теореме взаимности).

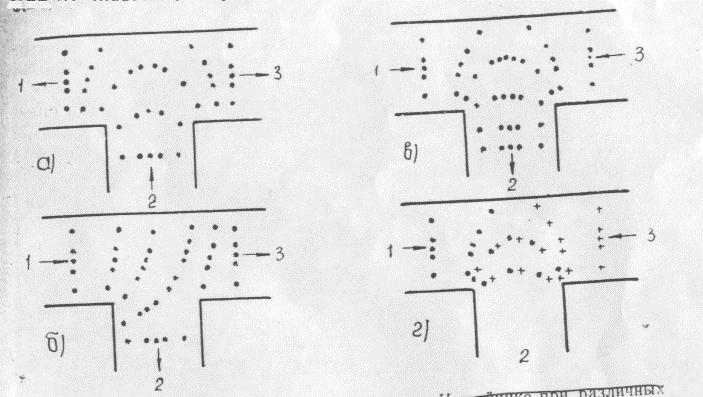

А налогичным способом проанализируем свойства Н- тройника. При питании тройника со стороны плеча 2 в плечах 1 и 3 возбуждаются синфазные волны с равными амплитудами (рис. 1.81а). При питании тройника через плечо 1 (рис.1.81.б) энергия распределяется между плечами 2 и 3.
Р
Рис.
1.81
При противофазном возбуждении плеч 1 и 3 (рис. 1.81 г) энергия в плечо 2 не поступает, так как колебания в это плечо приходят в противофазе. В основном волноводе устанавливается режим стоячих волн, причем в плоскости симметрии тройника будет узел электрического поля. Сравнивая рис.1.80.д и 1.81.в, можно заключить, что при одновременном питании плеч 1 и 3 условия ответвления энергии в Е- и Н-тройниках различны.
В Е-тройнике ответвление происходит при противофазном питании плеч 1и 3. Чтобы получить ответвление в Н-тройнике, плечи 1 и 3 необходимо возбуждать синфазно.
Н- тройник имеет большую электрическую прочность по сравнению с Е- тройником, но уступает ему в широкополосности.
Делители и сумматоры мощности на коаксиальных волноводах
Коаксиальный тройник (рис. 1.82)
Т ак как ответвления с ZВ1 и ZВ2 соединены параллельно, то их волновые сопротивления связаны соотношением 1 1 1
= +
ZВ ZВ1 ZВ2
Если плечи тройника согласованы, то деление мощности между плечами зависит от их волновых сопротивлений.
Коэффициент деления m равен:
Р1 ZВ2 m2i
m = = , где Рі = , (і = 1,2). Рис. 1.82
Р2 ZВ1 2ZВi
Если волновое сопротивление Zв плеча, подводящего ЭВМ к тройнику, и m заданы, то
ZВ1 = (1 + 1/m)Zв; ZВ2 = (1 + m)ZВ. В частности, при m = І ZВ1 = ZВ2 = 2ZВ2.
Это может быть обеспечено за счет разных размеров поперечных сечений линии. Если это условие не выполняется то в подводящей линии установится режим смешанных волн.
К роме нерегулируемых делителей мощности в практике используются регулируемые,

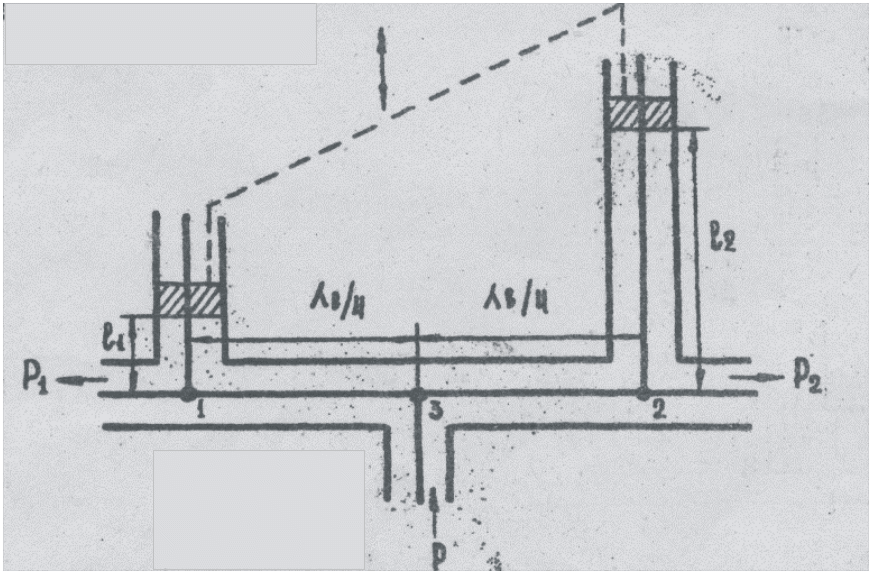

одним из вариантов которых является Y – трансформатор (рис. 1.83).
Конструктивно Y – трансформатор выполняется таким образом, что расстояние от точки разделения 3 до точек І и 2 равны в/4.
Для обеспечения возможности регулировки мощности в плечах І и 2 длина короткозамкнутых отрезков выбирается равной . Рис. 1.83
В этом случае коэффициенты деления мощности
; : .
Т.е.,если l1 = 0, то m1 = 0, m2 = І, m = 0;
п ри l1 = в/4, m1= І, m2 = 0, m = ;
при l1 = в/8, m1 = m2 = 0,5, m =І
Рассматриваемое устройство, кроме того, обеспечивает сдвиг по фазе
сигналов в нагрузке І и 2 на 900. Рис. 1.87
На рис. 1.87 показан принцип построения многоканальных коаксиальных делителей и сумматоров мощности. Сигнал, поступаемый по основному волноводу (центр рисунка), делится между шестью выходами устройства.
